Заднее уплотнение коленчатого вала - снятие и установка (Дефендер 2007+)

Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите маховик.

За дополнительной информацией обратитесь к главе: Маховик (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

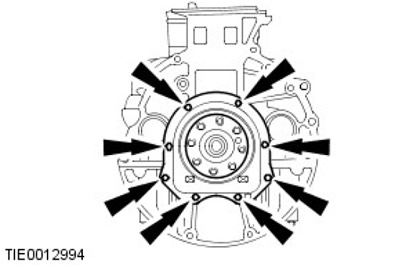

4. Снимите и отбракуйте задний сальник коленчатого вала. Выверните и отбракуйте 8 болтов.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Новый задний сальник коленчатого вала снабжен установочной втулкой, которую не следует снимать до полной установки заднего сальника коленчатого вала. Несоблюдение этого требования может привести к повреждению автомобиля.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

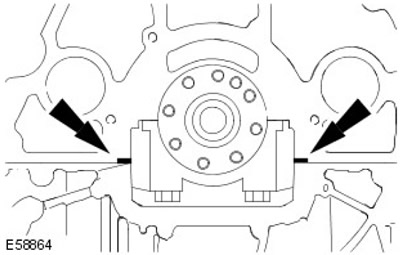

Убедитесь в том, что две накладки из пеноматериала расположены на прокладке ступенчатой рамы, как показано на рисунке.

• При наличии выступов на прокладке ступенчатой рамы сравняйте их с блоком цилиндров и ступенчатой рамой, используя подходящий инструмент.
• Нанесите тонкий слой герметика в указанных местах.

2.

Предостережения:

• Устанавливайте новый задний сальник коленчатого вала в течение 5 минут после нанесения рекомендованного герметика.
• Наносите герметик только на указанную поверхность.

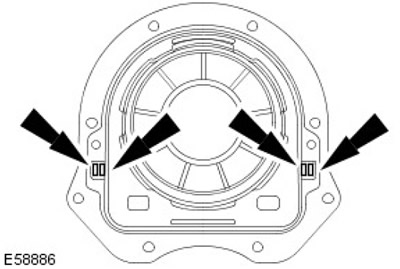

Целиком заполните показанные поверхности рекомендованным герметиком.

За дополнительной информацией обратитесь к главе: Спецификации (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Спецификации).

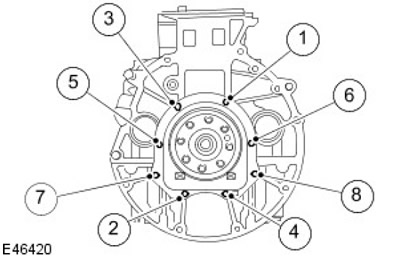

3. Установите задний сальник коленчатого вала. Затяните болты в указанной последовательности усилием 10 Нм.



4. Снимите и отбракуйте установочную втулку заднего сальника коленчатого вала.



5. Установите маховик.

За дополнительной информацией обратитесь к главе: Маховик (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

6. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
