Оглавление: Снятие ⇩ Установка ⇩
Снятие

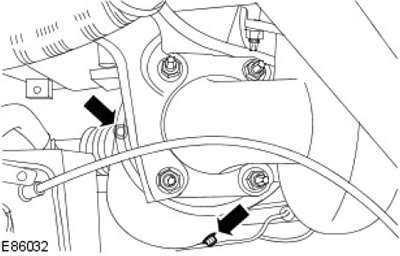

1.
ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
За дополнительной информацией обратитесь к главе: Подъем автомобиля (100-02 Поддомкрачивание и подъем автомобиля на подъемнике, Описание и принцип действия).

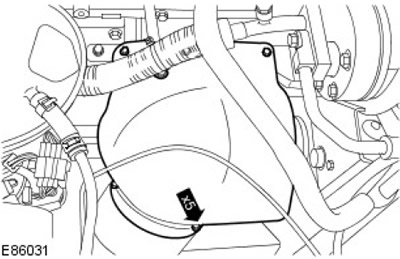

2. Снимите теплозащитный экран турбокомпрессора. Выверните 5 болтов.

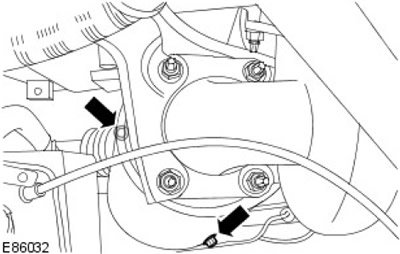

3. Снимите теплозащитный экран каталитического нейтрализатора. Выверните два болта.

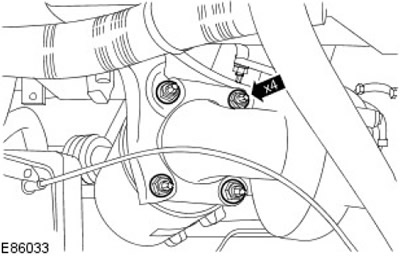

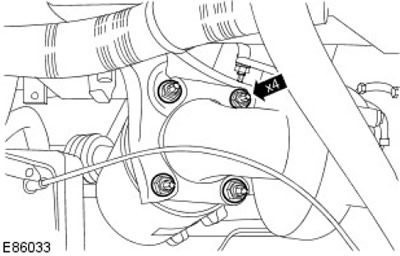

4. Снимите и отбракуйте 4 гайки каталитического нейтрализатора.

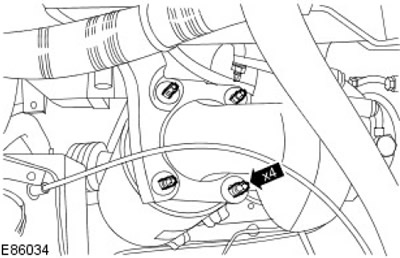

5. Снимите и отбракуйте 4 шпильки каталитического нейтрализатора.
6.
ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

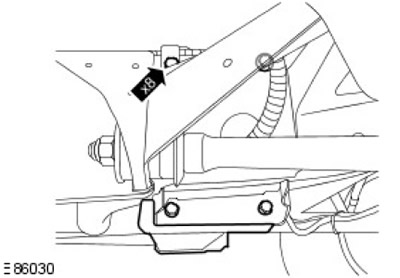

Снимите поперечину шасси. Выверните 8 болтов.
7. Снимите переднюю секцию карданного вала.
За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).

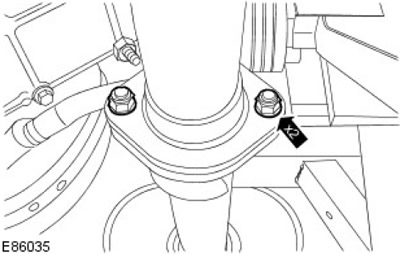

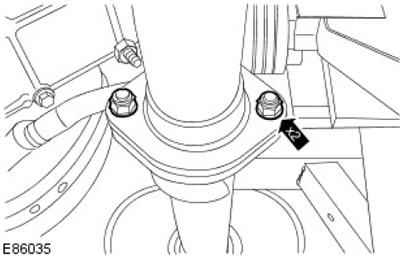

8. Высвободите каталитический нейтрализатор. Отверните и отбракуйте 2 гайки.

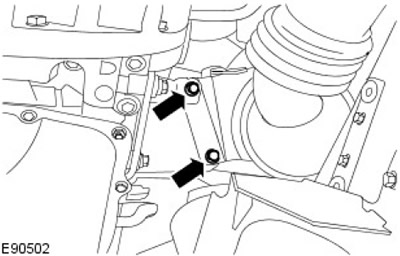

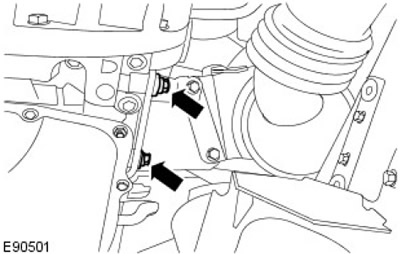

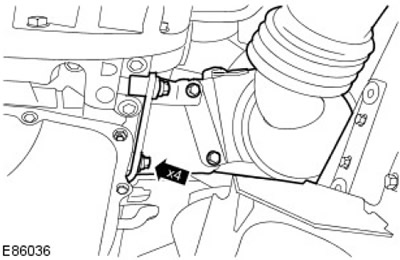

9. Снимите каталитический нейтрализатор. Выверните 4 болта.
Установка
1. Установите каталитический нейтрализатор. Вверните болты, но не затягивайте их.

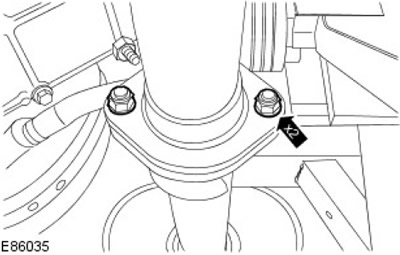

2. Закрепите каталитический нейтрализатор. Установите, но не затягивайте новые гайки.
3. Установите 4 новые шпильки на каталитический нейтрализатор.
4. Установите 4 новые гайки на каталитический нейтрализатор. Затяните (момент затяжки 45 Нм).
5. Установите теплозащитный экран каталитического нейтрализатора. Затяните (момент затяжки 10 Нм).
6. Установите теплозащитный экран турбокомпрессора. Затяните (момент затяжки 10 Нм).
7. Затяните (момент затяжки 30 Нм).
8. Затяните (момент затяжки 30 Нм).
9. Затяните (момент затяжки 30 Нм).
10. Установите передний приводной вал.
За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).
11.
ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

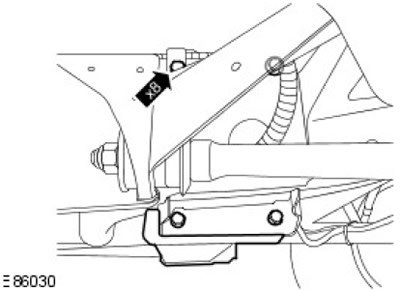

Установите поперечину шасси. Затяните (момент затяжки 85 Нм).
