Установка механической коробки передач (Дефендер 2007+)

Специальный инструмент(ы)

	Домкрат для силового агрегата в сборе HTJ1200-02
	Инструмент для регулировки механизма выбора передач 308-561

Установка

ПРИМЕЧАНИЕ: Если устанавливается новая коробка передач, следует предварительно установить на коробку передач болты крепления рычага переключения передач, чтобы нарезать резьбу. Неследование этому указанию приведет к увеличению затруднений при установке рычага переключения передач на коробку передач.

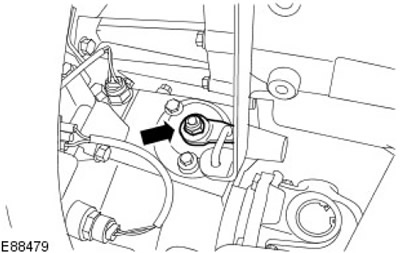

1.

ПРИМЕЧАНИЕ: Убедитесь, что шпилька вставлена слева направо, если смотреть с обратной стороны коробки передач.

Установите вилку переключения передач.

• Установите штифт.
• Затяните гайку с моментом затяжки 12 Нм.

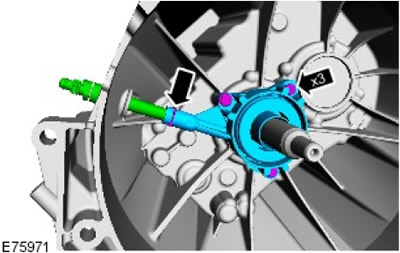

2. Установите рабочий цилиндр сцепления.

• Затяните болты (момент затяжки 11 Нм).

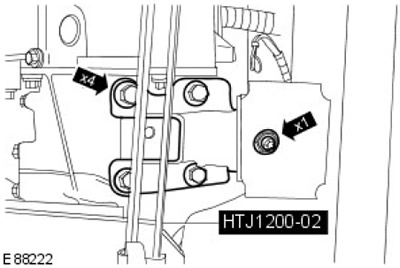

• Установите соединительную трубку.
• Установите фиксатор соединительной трубки.

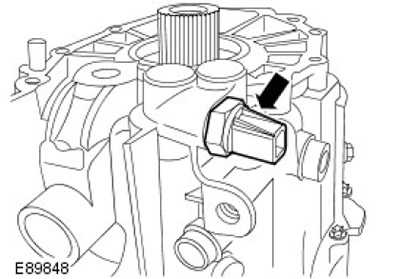

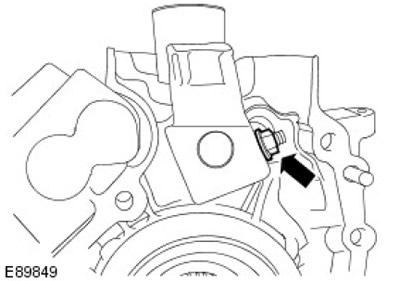

3. Установите выключатель фонарей заднего хода. Затяните (момент затяжки 20 Нм).

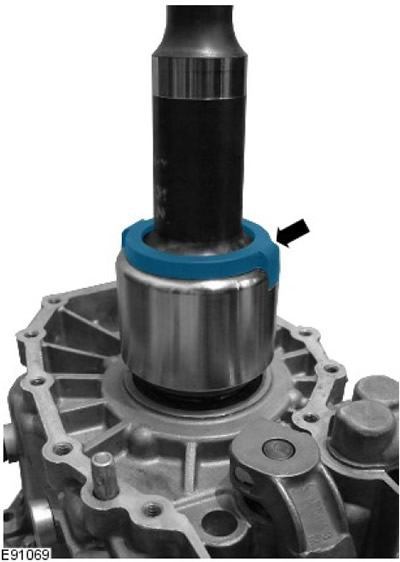

4. Установите уплотнение.



5.

ПРИМЕЧАНИЕ: Нанесите на шлицы противозадирную смазку.

ПРИМЕЧАНИЕ: Убедитесь, что хомут установлен между выступами крышки уплотнения удлинительного вала, и что он обрезан вровень с выступами.

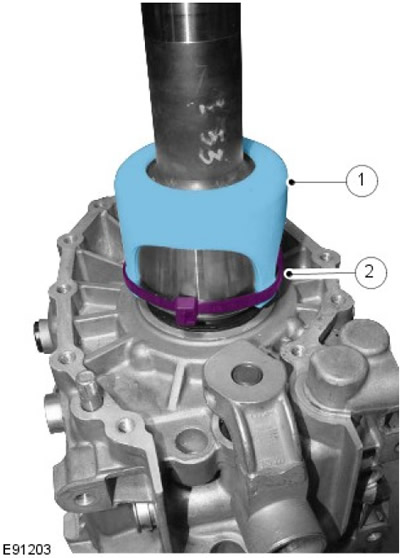

Установите удлинительный вал коробки передач.

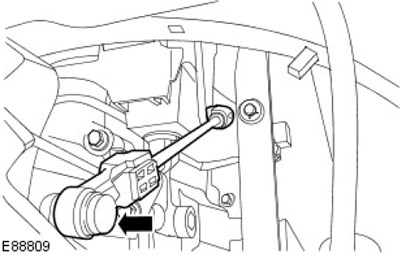

• Установите крышку.
• Установите хомут.

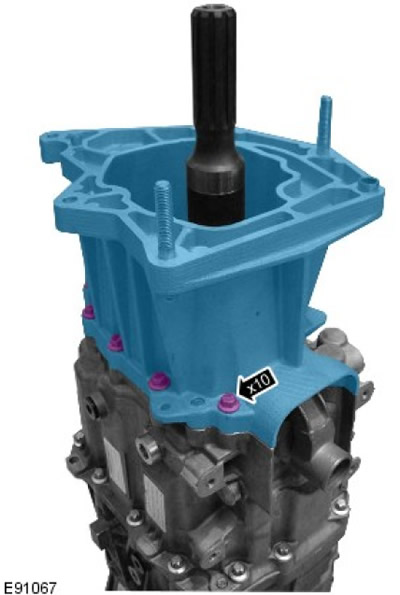

6. Установите корпус консоли коробки передач. Затяните болты (момент затяжки 25 Нм).





7.

ПРИМЕЧАНИЕ: Нанесите на резьбу болтов герметик STC 50552.

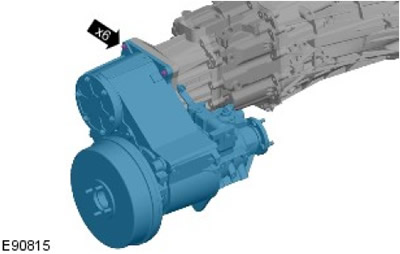

Вместе с помощником установите раздаточную коробку.

• Затяните болты (момент затяжки 45 Нм).
• Затяните гайки усилием 45 Нм.

8.

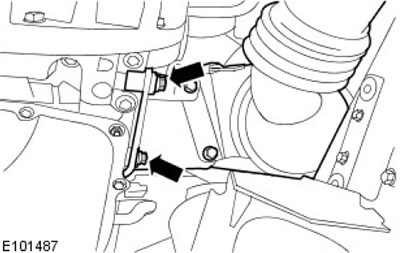

ПРИМЕЧАНИЕ: Действия по этому пункту следует выполнять только при установке новой коробки передач.

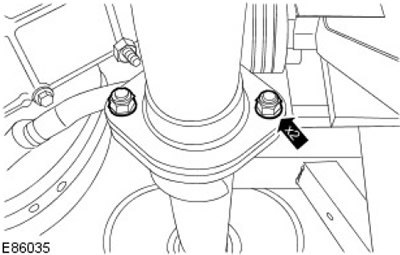

Вверните болты крепления корпуса механизма переключения передач, чтобы нарезать новую резьбу. Выверните болты.

9.

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте осторожность при подстыковке коробки передач к сцеплению.

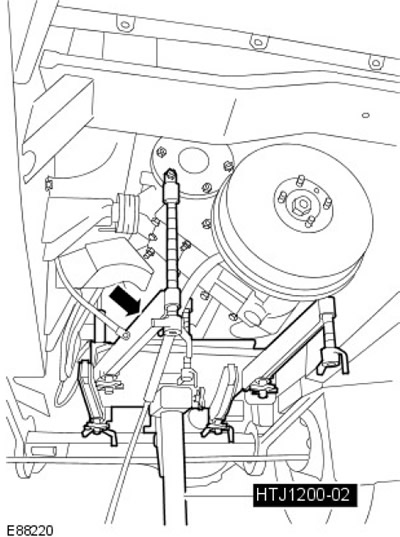

Установите коробку передач и раздаточную коробку.



10.

ПРИМЕЧАНИЕ: Перед установкой установите резиновую прокладку на корпус рычага переключения передач.

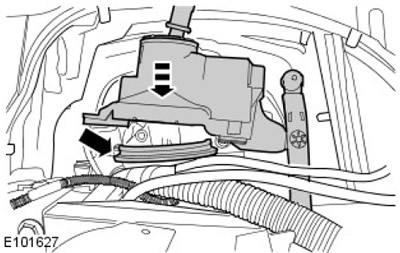

Установите корпус механизма переключения передач.



11.

ПРИМЕЧАНИЕ: Из-под автомобиля.

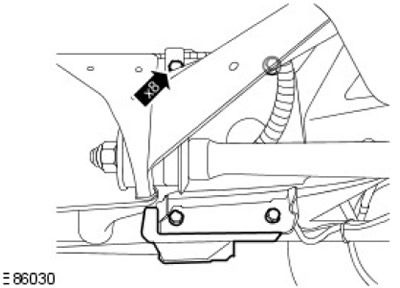

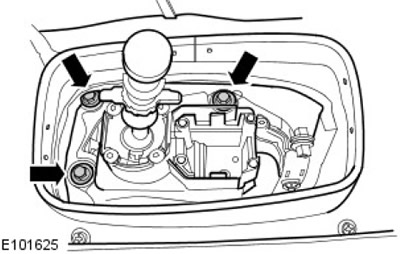

Вверните три доступных болта крепления корпуса механизма переключения передач и затяните только усилием руки.

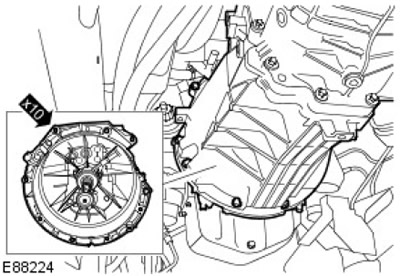

12. Прикрепите коробку передач к двигателю.

13. Вверните болты крепления передней секции картера. Затяните усилием 40 Нм.

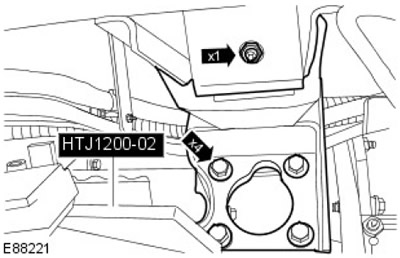

14. Установите правый опорный кронштейн раздаточной коробки.

• Затяните гайку усилием 48 Нм.
• Затяните болты усилием 85 Нм.

15. Установите левую опору и опорный кронштейн коробки передач.

• Затяните гайку усилием 48 Нм.
• Затяните болты усилием 85 Нм.

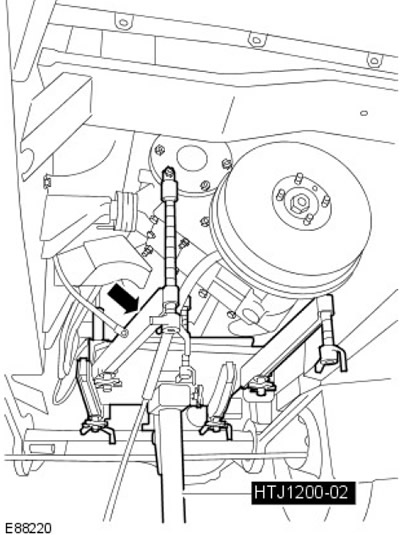

16. Снимите специальный инструмент HTJ1200-02 с коробки передач и раздаточной коробки.



17. Подсоедините шланг к рабочему цилиндру сцепления.

• Снимите заглушки с отверстий.
• Установите новое уплотнительное кольцо шланга рабочего цилиндра сцепления.
• Установите зажим трубки рабочего цилиндра сцепления.

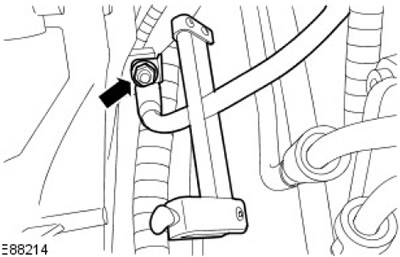

18. Установите и полностью затяните гайку и болт крепления опорного кронштейна шланга рабочего цилиндра сцепления.

• Снимите зажим трубопровода с шланга рабочего цилиндра сцепления.
• Затяните болт усилием 25 Нм.

19. Закрепите жгут электропроводки на коробке передач.

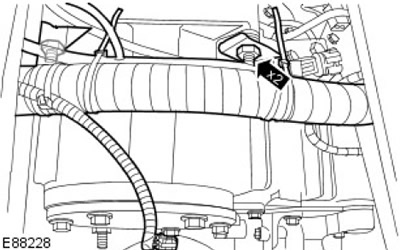

20. Переместите жгут электропроводки и наверните гайку и вверните болт крепления кронштейна жгута электропроводки коробки передач. Затяните усилием 47 Нм.



21. Установите трубопровод сапуна раздаточной коробки.

• Установите новые уплотнительные шайбы на болт крепления трубопровода сапуна раздаточной коробки.
• Вверните болт.
• Затяните усилием 15 Нм.

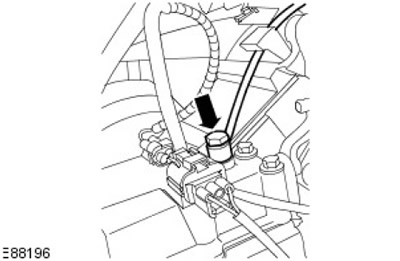

22. Присоедините электрический разъем датчика блокировки дифференциала. Закрепите электрический разъем на кронштейне.



23. Переместите и закрепите электрический разъем переключателя определения высокого-низкого диапазона на раздаточной коробке. Закрепите электрический разъем на кронштейне.

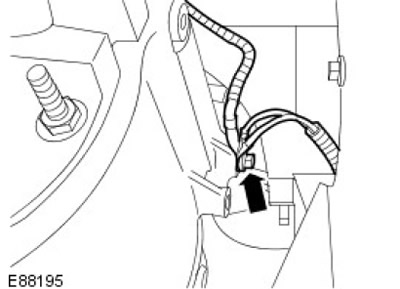

24. Вверните болт крепления правых проводов заземления раздаточной коробки. Затяните усилием 12 Нм.

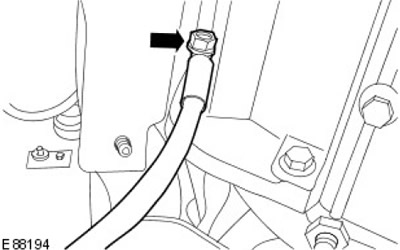

25. Наверните гайку крепления левого провода заземления раздаточной коробки. Затяните усилием 45 Нм.



26. Состыкуйте электрический разъем привода электронного спидометра на раздаточной коробке.

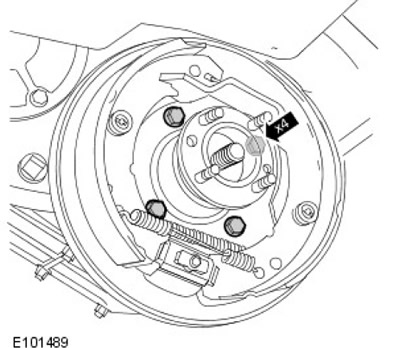

27. Установите стояночный тормоз в сборе.

• Вверните четыре болта.
• Затяните усилием 73 Нм.

28. Установите барабан тормозного барабана. Вверните винт.



29.

ПРИМЕЧАНИЕ: Приведите в положение, отмеченное при снятии.

Переместите и закрепите задний карданный вал на раздаточной коробке.

• Высвободите карданный вал из шасси.

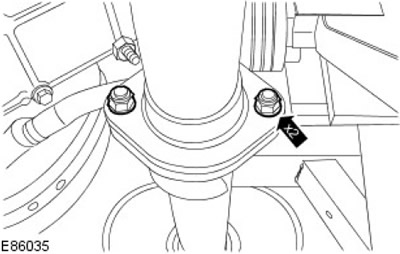

• Вверните болты крепления задней секции карданного вала к раздаточной коробке.
• Затяните усилием 47 Нм.

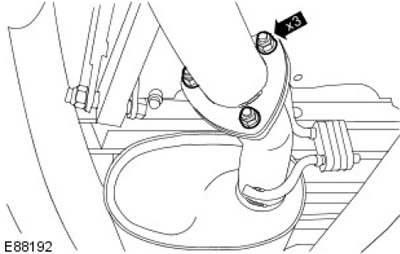

30. Установите и закрепите промежуточную трубу и глушитель.

• Установите новую прокладку.
• Наверните гайки крепления задней трубы с глушителем к промежуточной трубе.
• Затяните усилием 25 Нм.

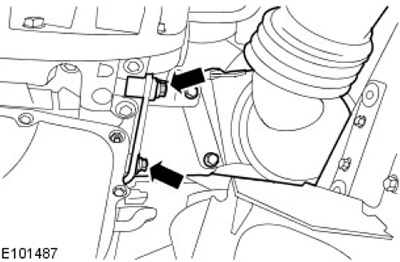

31. Установите каталитическим нейтрализатор.

• Очистите сопрягаемые поверхности каталитического нейтрализатора.
• Вверните, но не затягивайте два болта крепления опорного кронштейна каталитического нейтрализатора.

32. Закрепите каталитический нейтрализатор. Наверните, но не затягивайте гайки крепления каталитического нейтрализатора к промежуточной трубе.



33. Опустите автомобиль.

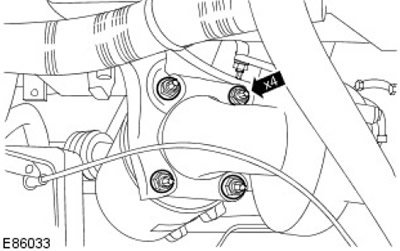

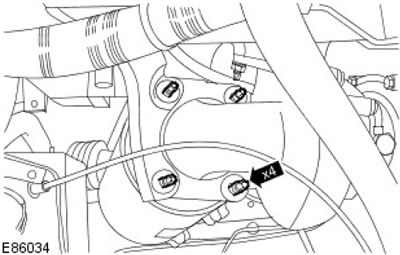

34. Вверните четыре новых шпильки крепления каталитического нейтрализатора.



35. Наверните четыре новых гайки. Затяните усилием 45 Нм.

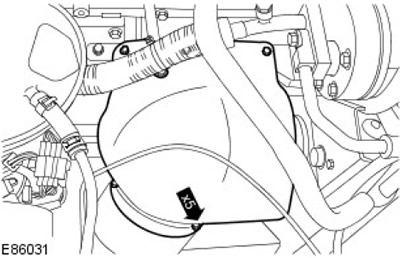

36. Установите теплозащитный экран турбокомпрессора. Затяните усилием 10 Нм.



37. Закройте капот.

38. Затяните усилием 30 Нм.



39. Затяните усилием 30 Нм.



40. Установите передний карданный вал.

За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).

41.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

Установите поперечину шасси. Затяните усилием 85 Нм.



42. Откройте переднюю дверь.

43. Состыкуйте электрический разъем выключателя фонарей заднего хода.

44.

ПРИМЕЧАНИЕ: Переведите коробку передач в положение третьей передачи.

ПРИМЕЧАНИЕ: Перед установкой специального инструмента сцентрируйте втулку шарового шарнира рычага переключения передач и вилку селектора.

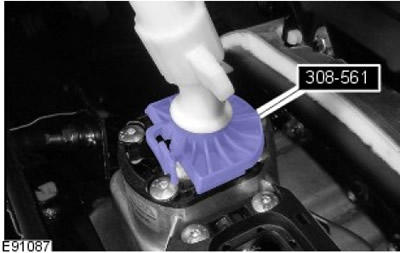

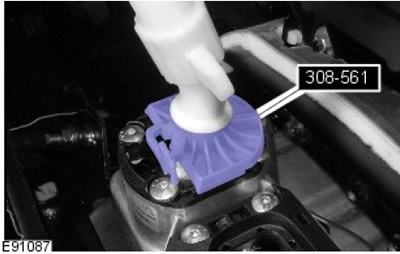

Установите рычаг переключения передач. Установите специальный инструмент 308561 на рычаг переключения передач.

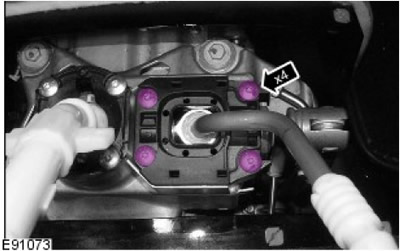

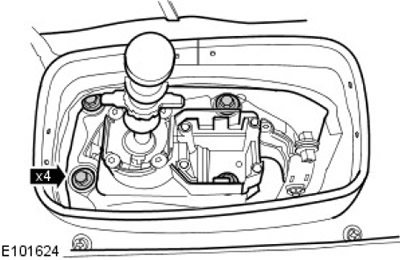

45. Затяните четыре болта крепления корпуса механизма переключения передач. Затяните усилием 25 Нм.



46. Снимите специальный инструмент 308-561 с рычага переключения передач.



47. Наверните новую гайку шарнира устройства блокировки дифференциала. Затяните усилием 25 Нм.



48. Установите рычаг выбора высокого-низкого диапазона на коробку передач. Затяните усилием 7 Нм.

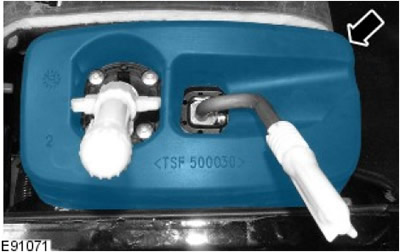

49. Установите набивку из пеноматериала.



50. Установите верхний рычаг переключения передач.

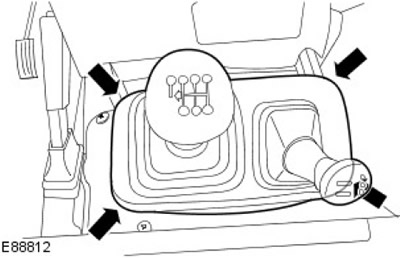

51. Установите чехол рычага переключения передач.

• Закрепите чехол рычага переключения передач на туннеле коробки передач.
• Закрепите чехол рычага переключения передач на рычаге выбора высокого-низкого диапазона.

52. Установите ковровое покрытие на панель крышки коробки передач.

53. Установите напольную консоль в сборе.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

54. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

55. Установите крышку аккумулятора.

56. Установите подушку переднего сиденья в сборе.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

57. Поднимите автомобиль на подъемнике.

58.

ПРИМЕЧАНИЕ: Проследите, чтобы тяга полностью зафиксировалась на шаровом шарнире, а не на шайбе из пеноматериала.

[Статья скопирована с данного ресурса: lrman.ru]

Установите шаровой шарнир тяги выбора высокого-низкого диапазона на раздаточной коробке.



59. Выпустите воздух из гидропривода сцепления.

За дополнительной информацией обратитесь к главе: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).

60. Опустите автомобиль.
