Снятие механической коробки передач (Дефендер 2007+)

Специальный инструмент(ы)

	Домкрат для силового агрегата в сборе HTJ1200-02
	Съемник, ползун 308-652
	Ударный съемник 100-012
	Адаптер ударного съемника 100-012-05

Снятие

1. Откройте переднюю дверь.

2. Снимите подушку переднего сиденья в сборе.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

3. Снимите крышку аккумулятора. Освободите зажим.



4. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

5. Снимите центральную напольную консоль.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).



6. Снимите ковровое покрытие с панели крышки коробки передач.



7. Высвободите чехол рычага переключения передач.

• Высвободите чехол рычага переключения передач из туннеля коробки передач.
• Высвободите чехол рычага переключения передач из зажимов на рычаге выбора высокого-низкого диапазона.

8.

ПРЕДУПРЕЖДЕНИЕ: Рукоятка рычага переключения передач освобождается резко, поэтому при снятии отвернитесь в сторону. Неследование этому указанию может привести к травматическим последствиям.

Снимите верхний рычаг переключения передач.



(Статья взята с этого ресурса: LRMAN.ru)



9. Снимите чехол рычага переключения передач.

10. Отсоедините электрический разъем выключателя фонаря заднего хода.



11. Откройте капот для обеспечения доступа.

12. Снимите теплозащитный экран турбокомпрессора. Выверните пять болтов.



13. Выверните четыре шпильки крепления каталитического нейтрализатора.



14.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

15. Высвободите шаровой шарнир тяги выбора высокого-низкого диапазона из раздаточной коробки.



16. Опустите автомобиль.

17. Откройте переднюю дверь.

18. Снимите набивку из пеноматериала по периметру рычагов переключения.



19. Выверните четыре болта крепления рычага высокого-низкого диапазона.



20. Снимите рычаг выбора высокого-низкого диапазона.



21. Выверните четыре болта крепления корпуса выбора передач.



22.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

Снимите поперечину шасси. Выверните 8 болтов.



23. Снимите передний карданный вал.

За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).

24. Отверните две гайки крепления каталитического нейтрализатора к промежуточной трубе.



25. Выверните два болта крепления опорного кронштейна каталитического нейтрализатора.





26. Снимите каталитический нейтрализатор.

27. Отверните гайки крепления задней трубы с глушителем к промежуточной трубе.



28. Снимите промежуточную трубу и глушитель.



29. Переместите заднюю секцию карданного вала.

• Отметьте положение карданного вала относительно фланца ведущей шестерни.
• Выверните гайки крепления задней секции карданного вала к раздаточной коробке.

30. С помощью подходящего хомута закрепите заднюю секцию карданного вала к шасси.





31. Снимите барабан стояночного тормоза. Выверните винт.



32. Снимите стояночный тормоз в сборе и привяжите в стороне.



33. Рассоедините электрический разъем привода электронного спидометра на раздаточной коробке.



34. Отверните гайку и отсоедините левый провод заземления от раздаточной коробки.





35. Выверните болт крепления правых проводов заземления от раздаточной коробки.



36. Переместите электрический разъем переключателя определения высокого-низкого диапазона в сторону от раздаточной коробки. Рассоедините электрический разъем переключателя определения высокого-низкого диапазона.



37. Отсоедините электрический разъем датчика блокировки дифференциала. Освободите электрический разъем из кронштейна.



38. Высвободите трубопровод сапуна из раздаточной коробки.

• Выверните болт.
• Снимите и отбракуйте две уплотнительные шайбы.

39. Отверните гайку и выверните болт крепления кронштейна жгута электропроводки коробки передач и переместите жгут электропроводки.



40. Высвободите электрический разъем и кронштейн жгута электропроводки коробки передач из зажима на правой стороне коробки передач.



41. Снимите зажим крепления жгута электропроводки коробки передач с левой стороны коробки передач.



42. Снимите зажим крепления жгута электропроводки коробки передач с правой стороны коробки передач.



43. Снимите зажим крепления жгута электропроводки коробки передач с верхней части коробки передач.



44. Отверните гайку и болт крепления опорного кронштейна шланга рабочего цилиндра сцепления. Установите подходящий зажим на шланг рабочего цилиндра сцепления.



45.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Отсоедините шланг от рабочего цилиндра сцепления.

• Снимите зажим трубки рабочего цилиндра сцепления.
• Снимите уплотнительное кольцо и отправьте его на утилизацию.

46. Установите специальный инструмент HTJ1200-02 на коробку передач и раздаточную коробку.



47. Снимите левую опору и опорный кронштейн коробки передач. Отверните гайки и болты крепления левой опоры и опорного кронштейна коробки передач.



48. Снимите правый опорный кронштейн раздаточной коробки. Отверните гайки и болты крепления правой опоры и опорного кронштейна раздаточной коробки.



49. Выверните болты передней секции картера.



50. Снимите корпус механизма переключения передач.

• Переместите коробку передач, чтобы обеспечить доступ к корпусу механизма переключения передач.
• Снимите из-под автомобиля.
• Снимите резиновое уплотнение.

51.

ПРЕДОСТЕРЕЖЕНИЕ: Перед опусканием HTJ1200-02 отведите коробку передач от сцепления на 30 мм, чтобы предотвратить повреждение коробки передач.

Снимите коробку передач и раздаточную коробку с автомобиля.



52.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

Снимите коробку передач со специального инструмента.

53. Вместе с помощником снимите раздаточную коробку.

• Выверните 4 болта.
• Отверните 2 гайки.

54. Снимите корпус консоли коробки передач. Выверните 10 болтов.



55. Снимите крышку удлинительного вала коробки передач.

• Снимите хомут.
• Снимите крышку.

56. Снимите уплотнение.



57. Используя специальные инструменты, снимите удлинительный вал коробки передач.



58. Снимите выключатель фонарей заднего хода.



59. Снимите рабочий цилиндр сцепления.

• Снимите фиксатор соединительной трубки.
• Снимите соединительную трубку.
• Выверните 3 болта.

60. Снимите гайку крепления вилки механизма переключения передач.

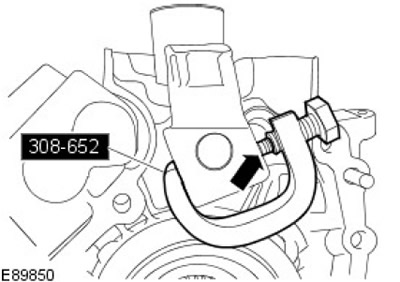

61. Используя специальный инструмент, снимите вилку механизма переключения передач. Выверните шпильку.
