Схемы электрооборудования discovery выпуска с 1989 г (Дискавери 1)

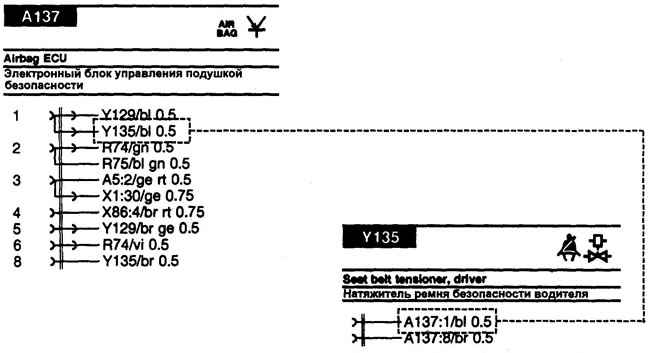

Как пользоваться схемами электрооборудования

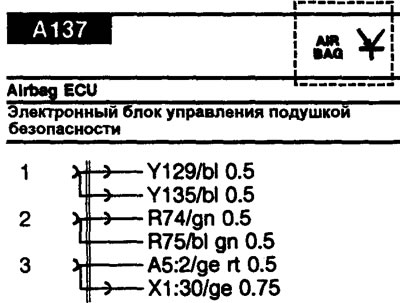

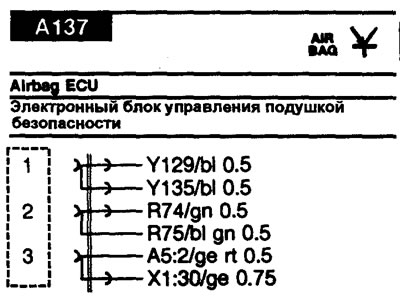

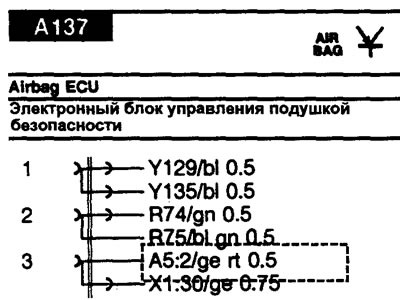

На рисунке пунктирной линией показано:

• От разъема компонента А137 идет белый провод сечением 0,5 мм² к разъему компонента Y135.
• От разъема компонента Y135 идет белый провод сечением 0,5 мм² к выводу 1 разъема компонента А137.

Код продублирован также графическим символом.

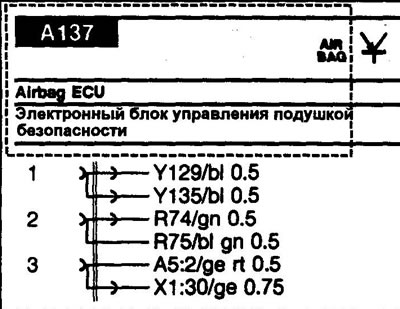

Код элементов систем и описание

Код состоит из буквы и цифры. Буква обозначает группу элемента, а цифра обозначает особенность элемента системы.

Код адреса

Код адреса обозначает, на какой элемент системы идет провод, цвет провода и какой вывод разъема.





Графические символы используются, чтобы помочь в обозначении элементов системы. Электрические символы и символы элементов соответствуют ISO и DIN стандарту.



Коды выводов обозначают выводы, которые подключены на данном элементе. Они имеют маркировку, соответствующую стандартам DIN. Выводы многоштырьковых разъемов пронумерованы. Выводы не всегда маркируются, особенно на простых элементах с ограниченным числом подключений

bl	голубой
ge	желтый
nf	сероватый
rt	красный
ws	белый
hgn	светло-зеленый
br	коричневый
gn	зеленый
og	оранжевый
sw	черный
hbl	светло-голубой
rbr	темно-бордовый
el	кремовый
gr	серый
rs	розовый
vi	фиолетовый

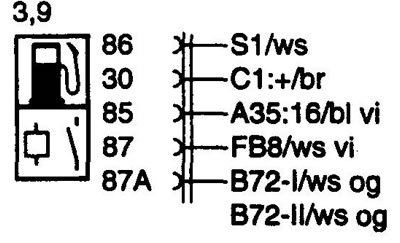

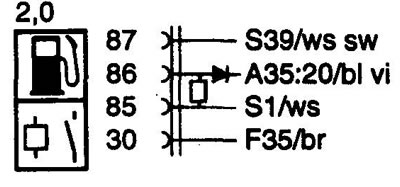

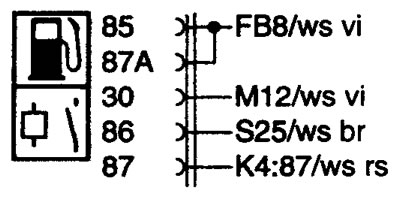

K20 Fuel pump relay. Реле топливного насоса

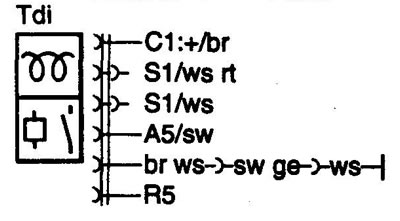

К22 Glow plug relay. Реле свечей накаливания

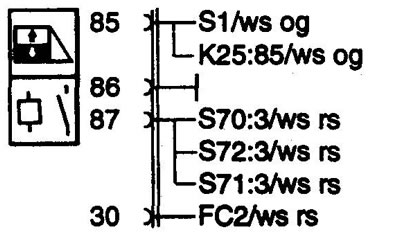

K24 Electric window motor relay. Реле стеклоподъемника

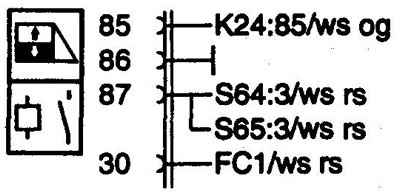

K25 Electric window motor relay H. Реле II стеклоподъемника

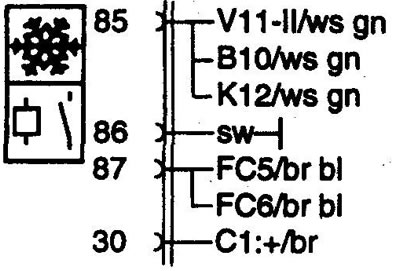

К26 AC auxiliary Ian relay. Реле дополнительного вентилятора кондиционера воздуха

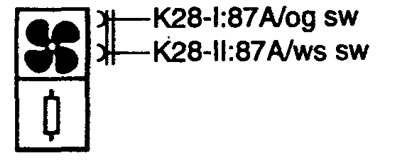

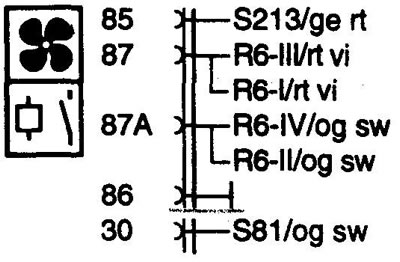

K28-I Heater motor relay. Реле вентилятора отопителя

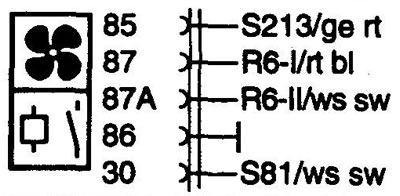

K28-II Heater motor relay. Реле вентилятора отопителя

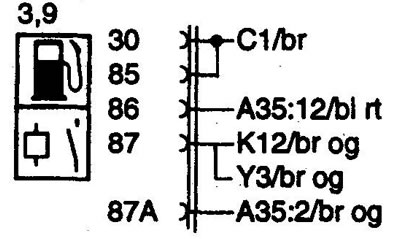

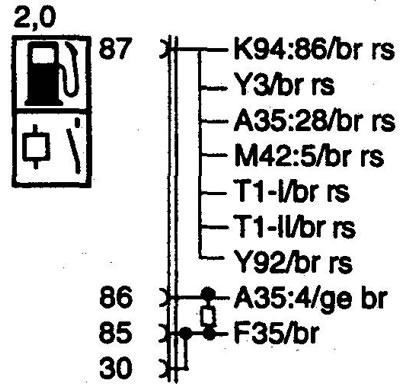

K46 Fuel Injection relay. Реле системы впрыска топлива

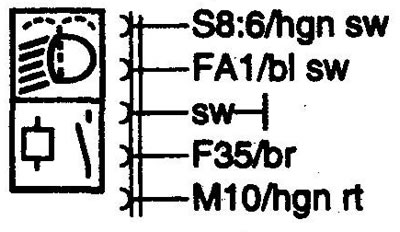

K62 HeadHght washer delay relay. Реле омывателя фары с задержкой времени

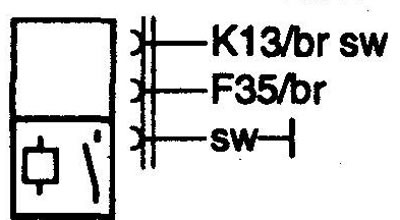

К68 Power saving relay. Энергосберегающее реле

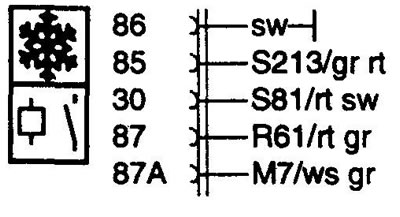

K72 AC switch-over relay. Реле кондиционера

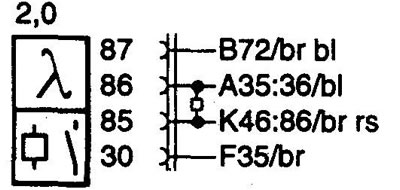

K94 Lambda system, relay. Реле кислородного датчика

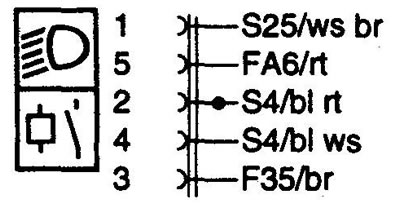

K102 Dim-dip relay. Реле переключателя дальнего/ ближнего света фар

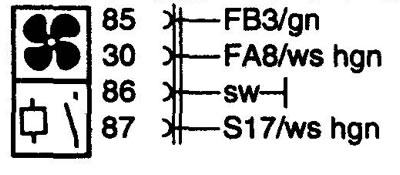

К112 Heater relay. Реле отопителя

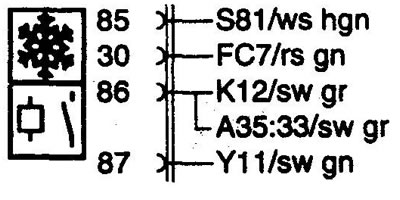

K143 AC compressor clutch relay. Реле электромагнитной муфты компрессора кондиционера

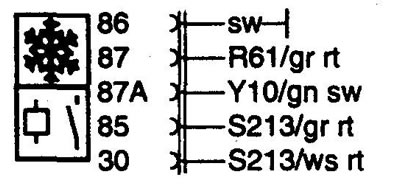

K144 AC recirculation control motor relay. Реле электродвигателя привода заслонки рециркуляции воздуха (кондиционер)

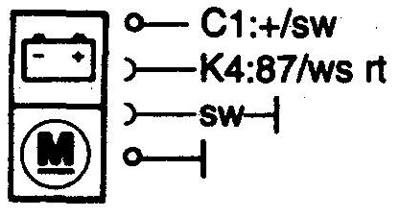

М1 Starter motor. Стартер

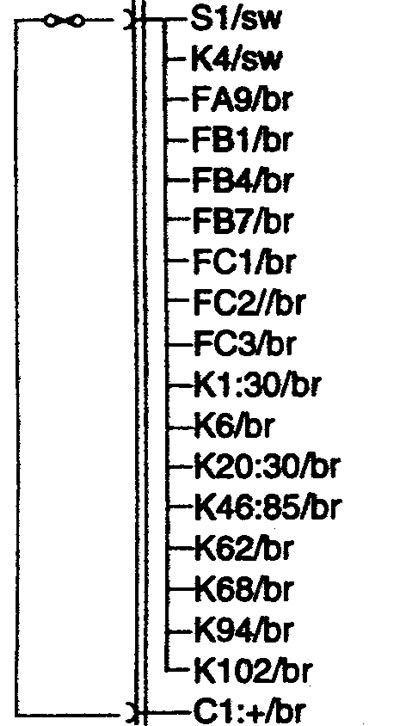

F35 FueWelinkcabte. Провод-предохранитель

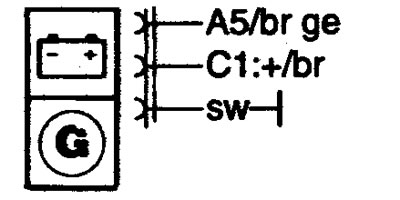

G1 Alternator. Генератор переменного тока

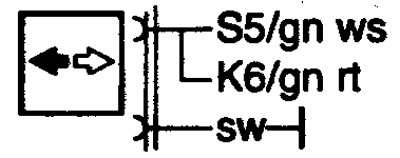

Н8 Indicator lamp, left front. Лампа левого переднего указателя поворота

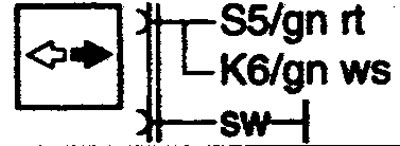

H9 Indicator lamp, right front. Лампа правого переднего указателя поворота

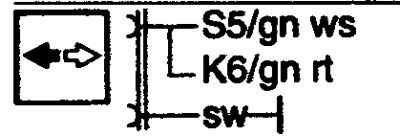

H13 Indkatorrepeater/Side marker lamp, left. Повторитель указателя поворота/ боковой габарит (левая сторона)

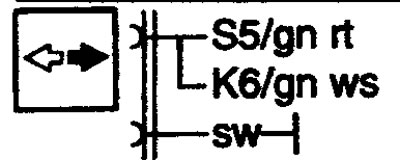

H14 Indicator repeater/Side marker lamp, right. Повторитель указателя поворота/ боковой габарит (правая сторона)

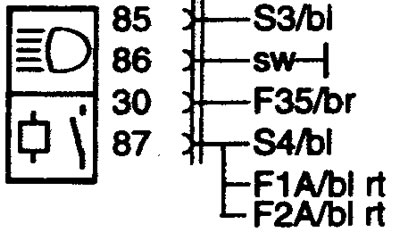

K1 Headlamp relay. Реле включения ближнего и дальнего света

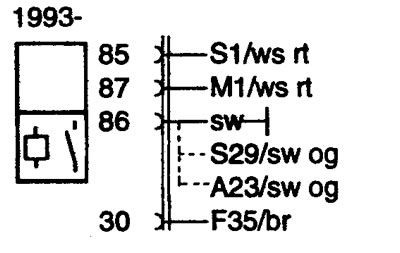

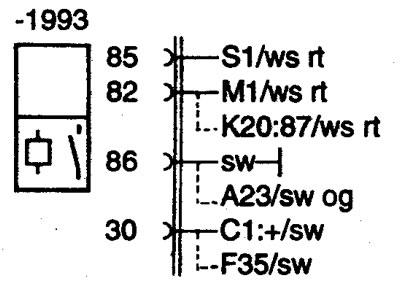

К4 Starter relay. Реле стартера

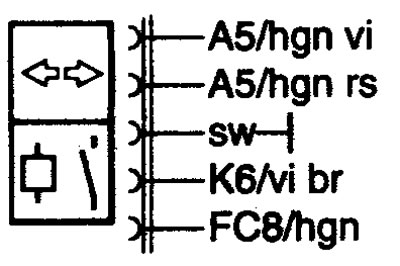

K5 Indicator relay. Реле-прерыватель указателей поворота

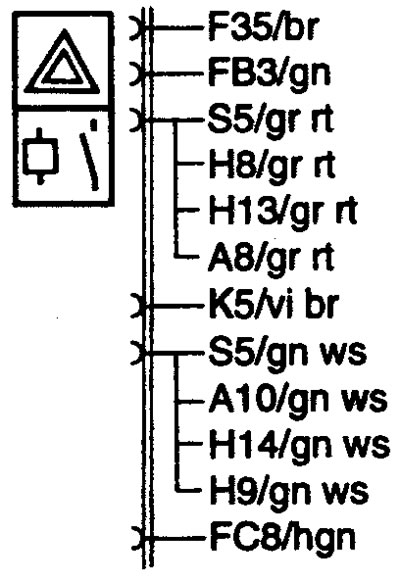

К6 Hazard tempt relay. Реле включения аварийной сигнализации

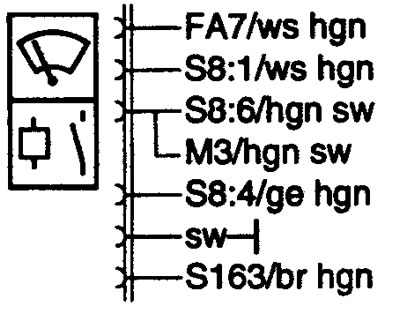

K7 Intermittent wiper relay. Реле-прерыватель очистителя ветрового стекла

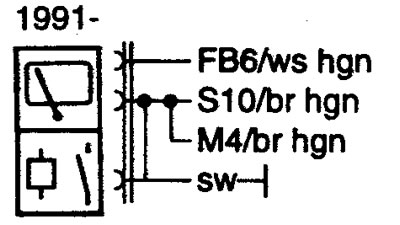

K9 Rear intermittent wiper relay. Реле-прерыватель очистителя заднего стекла

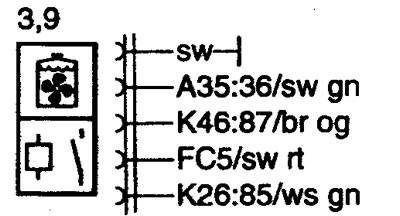

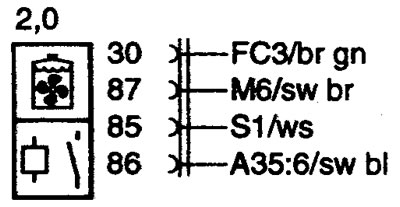

K12 Coolant blower motor relay. Реле вентилятора системы охлаждения

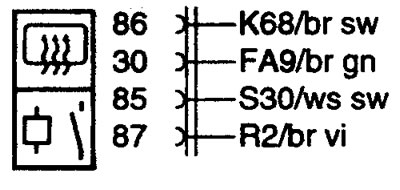

K13 Heated rear window relay. Реле обогревателя заднего стекла

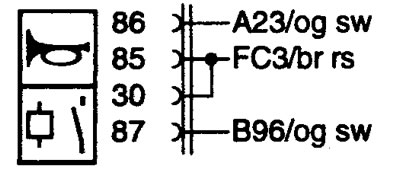

K14 Hom relay. Реле звукового сигнала

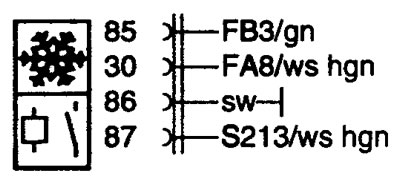

K17 AC relay. Реле кондиционера воздуха

K20 Fuel pump relay. Реле топливного насоса

E5 Side lamp, toft (see E1). Лампа левого габаритного фонаря

Е6 Side lamp, right (see Е2). Лампа правого габаритного фонаря

Е9 Number plate lamp, left. Лампа освещения номерного знака, левая

Е10 Number plate lamp, right. Лампа освещения номерного знака, правая

Е12 Interior lamp/s front. Передняя лампа(ы) освещения салона

Е23 Clock. Часы

Е28 Heater control lamp/s. Лампа(ы) подсветки панели управления отопителем

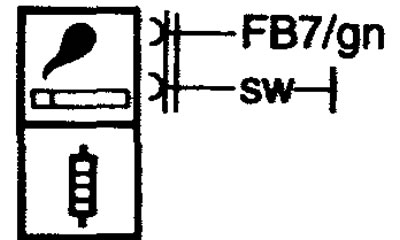

E29 Cigarette lighter lamp (tee R3). Лампа подсветки прикуривателя

E74 Interior lamp front II. Передняя лампа II освещения салона

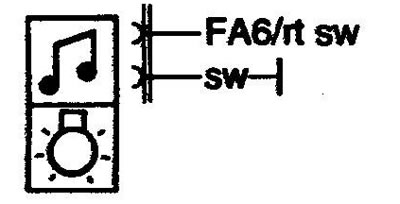

E85 Radio Illumination lamp. Лампа подсветки радиоприемника

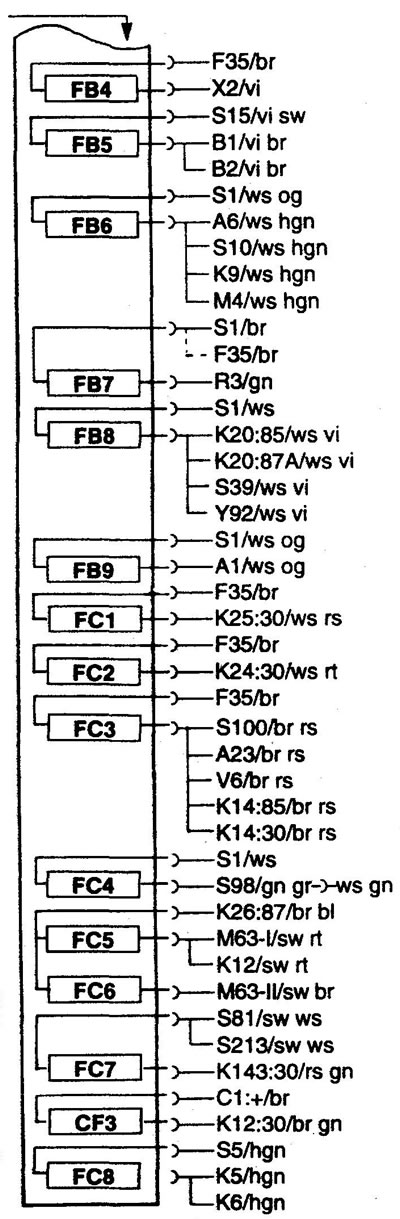

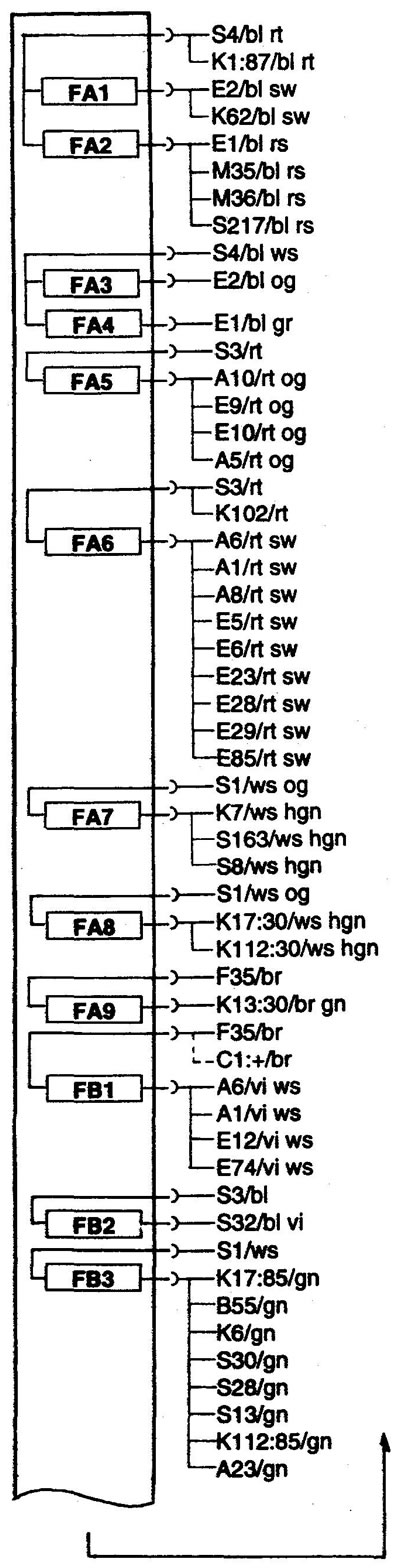

FA1-FC9 Fuse box. Предохранители

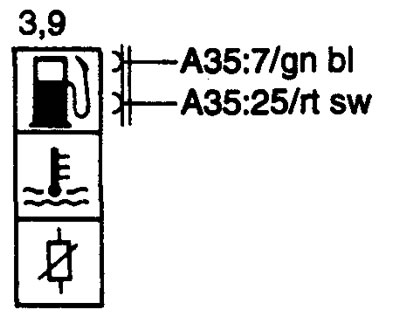

В24 Fuel injection coolant temperature sensor. Датчик температуры охлаждающей жидкости (система впрыска топлива)

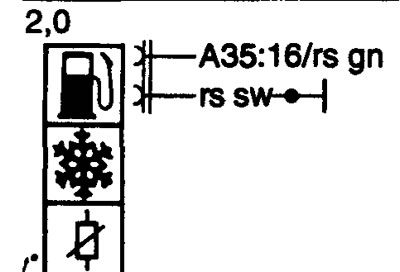

В25 Fuel Injection air temperature sensor. Датчик температуры воздуха (система впрыска топлива)

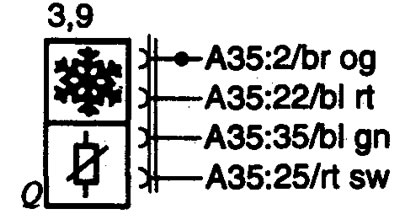

B30 Air How sensor. Датчик расхода воздуха

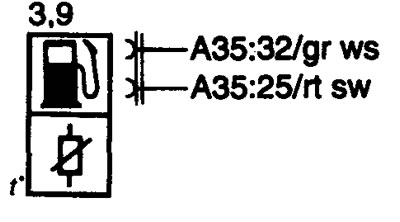

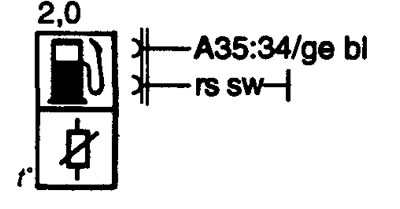

B31 Fuel injection fuel temperature sensor. Датчик температуры топлива (система впрыска топлива)

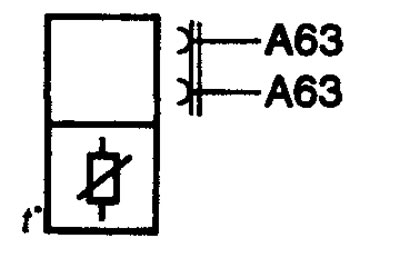

В36 Temperature sensor. Датчик температуры

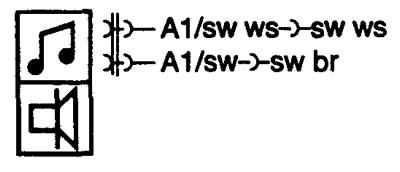

B50 Radio speaker, right front. Динамик радиоприемника, правый передний

B51 Radio speaker, left rear. Динамик радиоприемника, левый задний

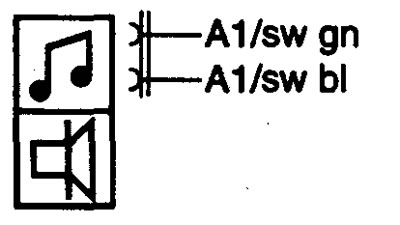

B52 Radio speaker, right rear. Динамик радиоприемника, правый задний

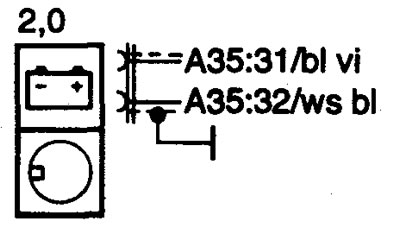

B54 Crank angle sensor. Датчик положения коленчатого вала

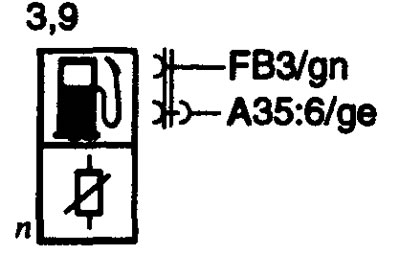

B55 Speed sensor. Датчик частоты вращения

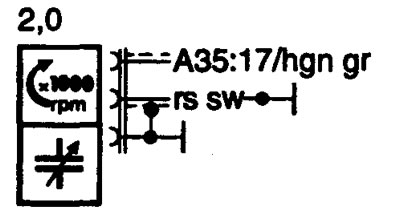

В69 Knock sensor. Датчик детонации

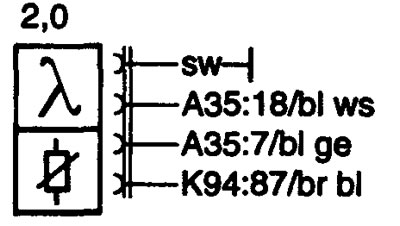

В72 Lambda probe. Кислородный датчик

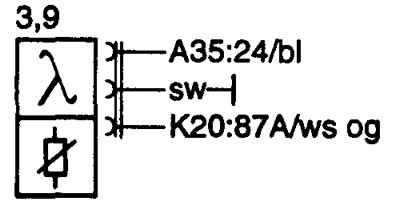

B72-I Lambda probe. Кислородный датчик

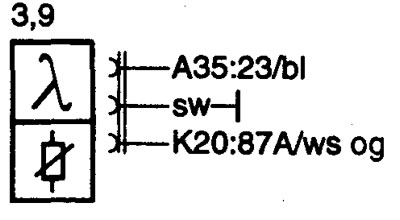

B72-II Lambda probe. Кислородный датчик

В96 Alarm system horn. Звуковой сигнал противоугонной системы

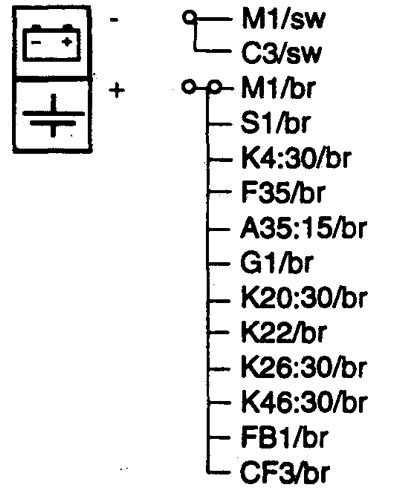

С1 Battery. Аккумулятор

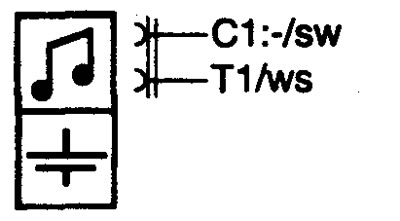

C3 Radto suppressor. Подавитель радиопомех

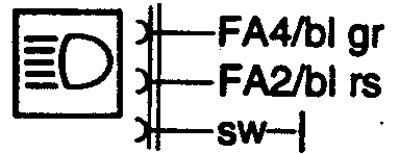

Е1 Headlamp, left. Лампа левой фары

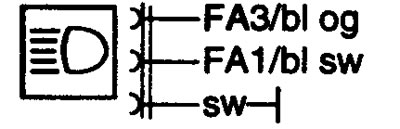

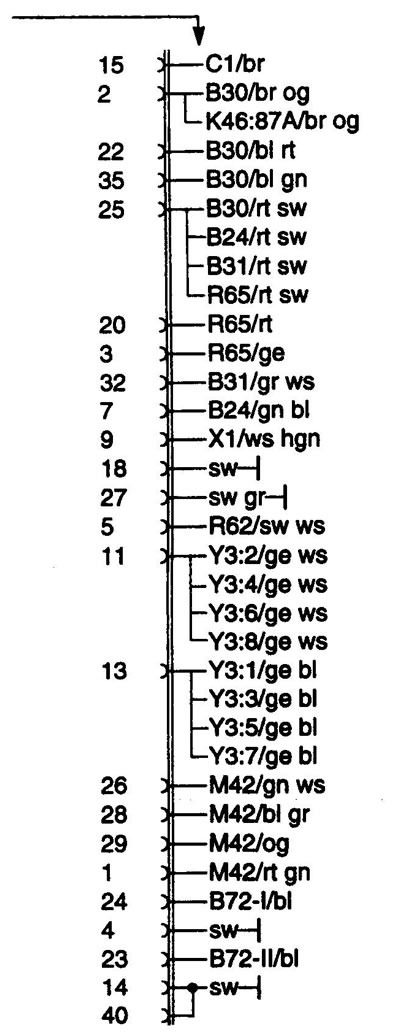

Е2 Headlamp, right. Лампа правой фары

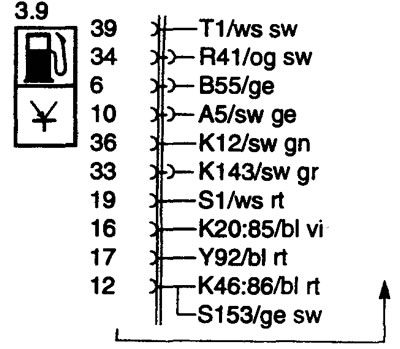

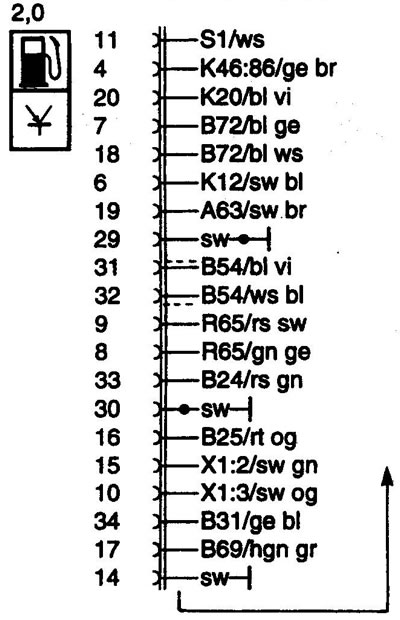

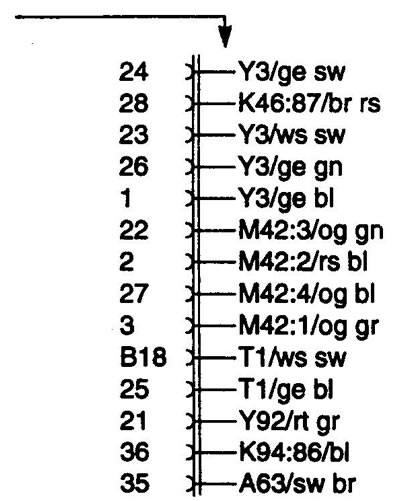

A35 Engine management control unit. Электронный блок управления двигателем

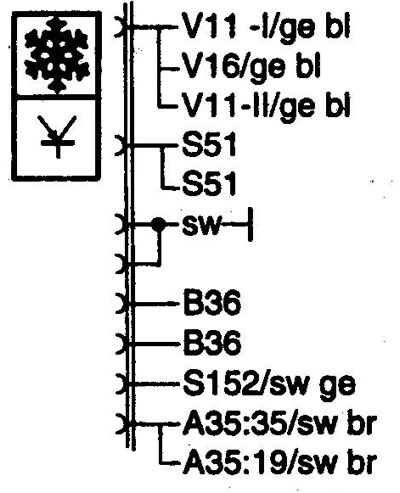

A63 AC control unit. Блок управления кондиционером

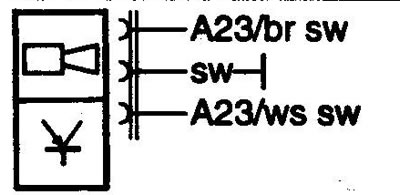

А125 Alarm system signal control unit. Блок сигналов противоугонной системы

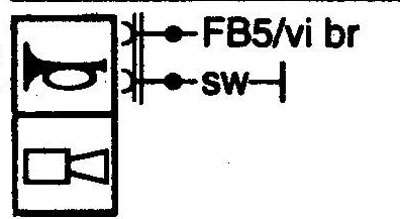

В1 Hom, left orringte. Звуковой сигнал, левый или единственный

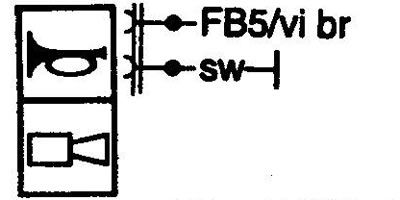

В2 Hom, light. Звуковой сигнал, правый

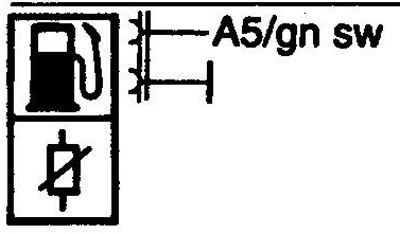

В3 Fuat gauge tank transmitter. Датчик уровня топлива

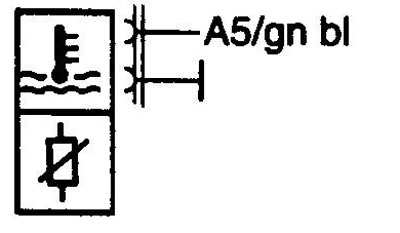

В4 Coolant temperature tranamltter. Датчик температуры охлаждающей жидкости

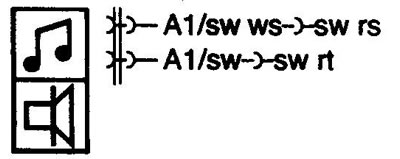

В8 Radio speaker, left front or tingle. Динамик радиоприемника, левый передний или единственный

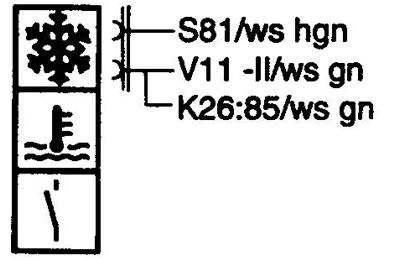

В10 AC coolant thermoswitch. Термовыключатель в контуре охлаждения кондиционера

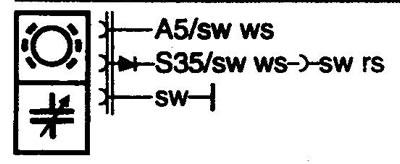

В13 Brake pad wear tensor, right front. Датчик износа тормозной колодки (правой передней)

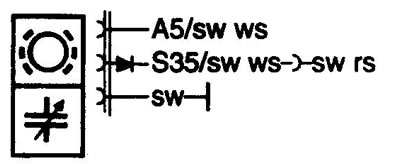

В15 Brake pad wear tenter, right rear. Датчик износа тормозной колодки (правой задней)

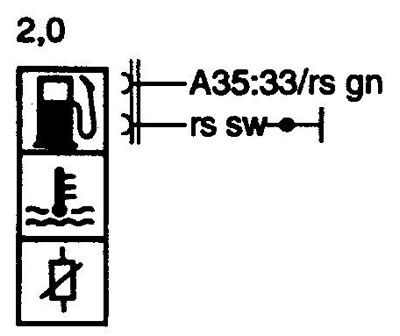

В24 Fuel injection coolant temperature tenter. Датчик температуры охлаждающей жидкости (система впрыска топлива)

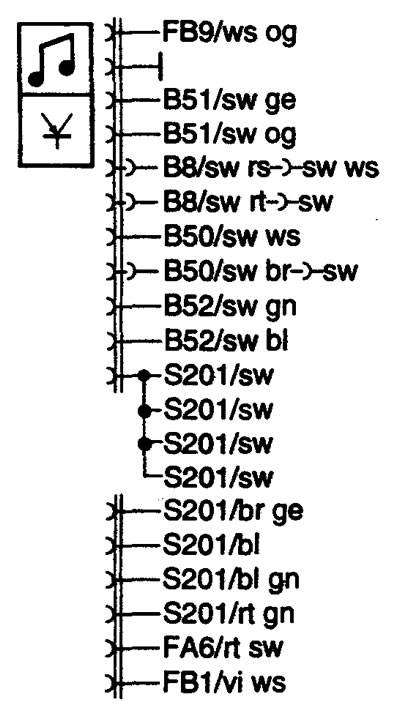

А1 Rado/Sterao unit. Радиоприемник

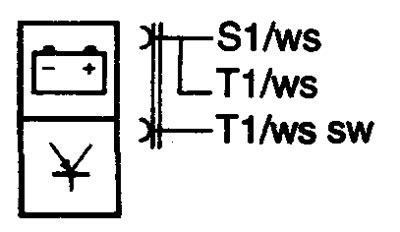

A4 Ignition control unit. Блок управления зажиганием

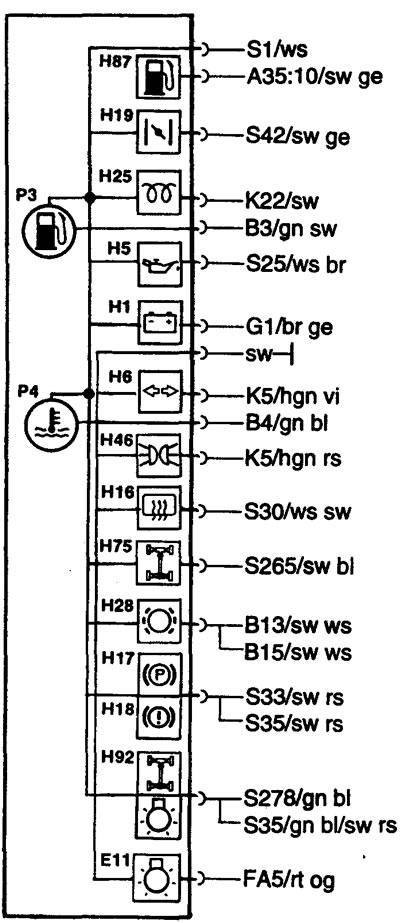

А5 Instrument panel. Щиток приборов

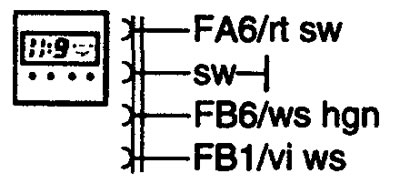

A6 Digital clock. Часы

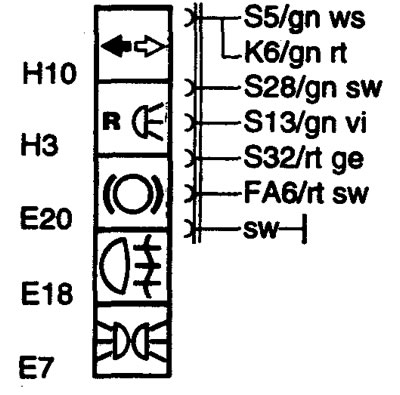

A8 Rear lamp assembly, left. Блок ламп заднего левого фонаря

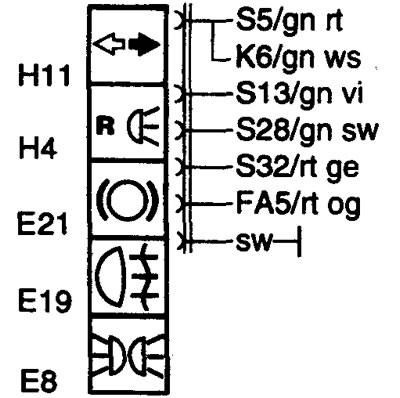

А10 Rear lamp assembly, right. Блок ламп заднего правого фонаря

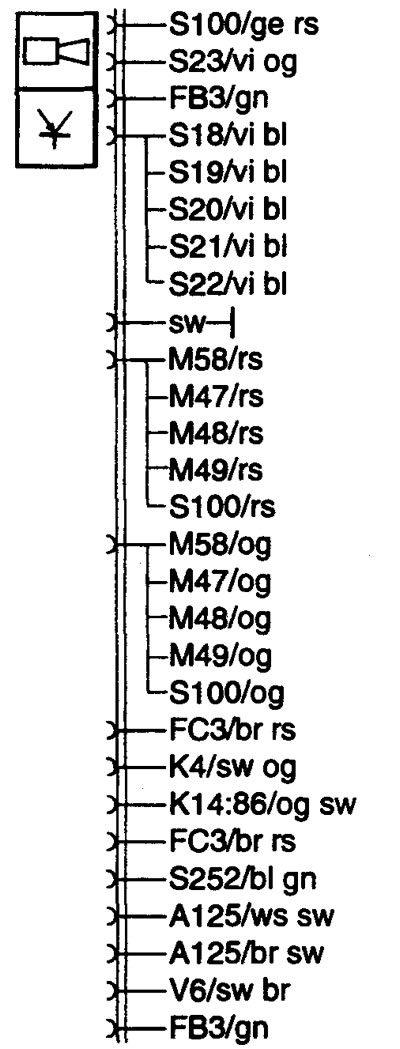

А23 Alarm system control unit. Блок управления противоугонной сигнализацией

A35 Engine management control unit. Электронный блок управления двигателем

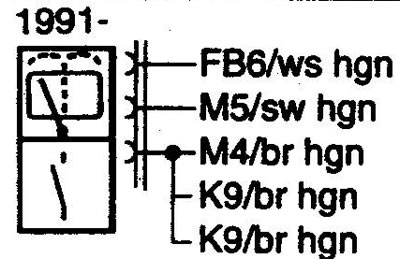

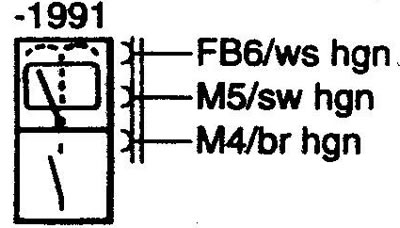

S10	Переключатель заднего стеклоочистителя / омывателя	Rear wash/wipe switch

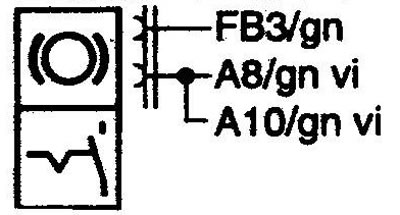

S13	Выключатель стоп-сигнала	Stop lamps switch
S15	Выключатель звукового сигнала (см. S6)	Hom switch (see S6)
S16	Дистанционный выключатель освещения салона (см. S3)	Interior lamp remote switch (see S3)

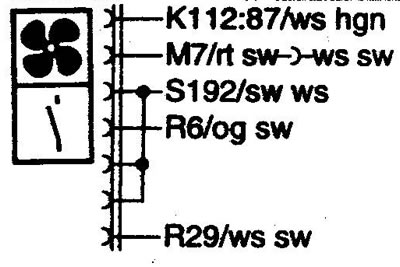

S17	Выключатель вентилятора отопителя / кондиционера	Heater/АС motor switch

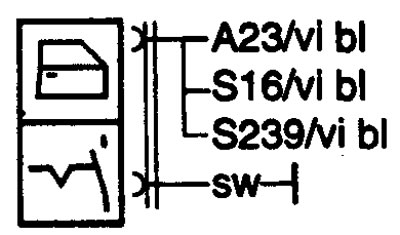

S18	Выключатель лампы местной подсветки (левой передней)	Courtesy lamp switch, left front

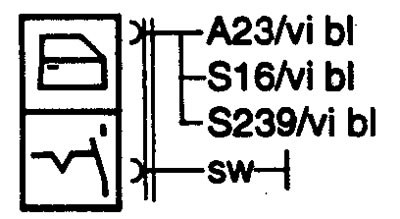

S19	Выключатель лампы местной подсветки (правой передней)	Courtesy lamp switch, right front

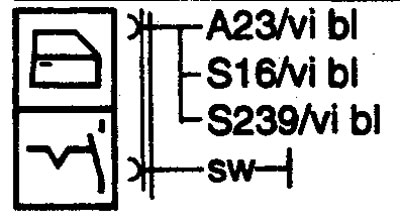

S20	Выключатель лампы местной подсветки (левой задней)	Courtesy lamp switch, left rear

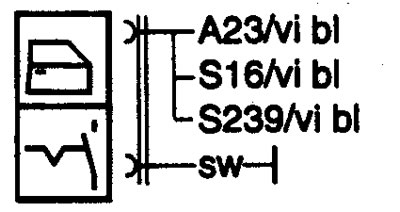

S21	Выключатель лампы местной подсветки (правой задней)	Courtesy lamp switch, right rear

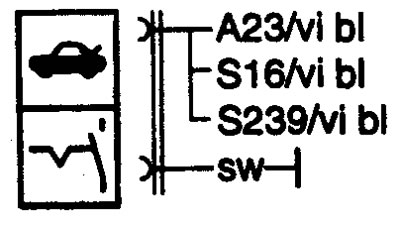

S22	Выключатель лампы подсветки задней двери / багажника	Courtesy lamp switch, tailgate/boot
S23	Выключатель привода капота	Bonnet switch
S25	Выключатель контрольной лампы давления масла	Oil pressure warning lamp switch

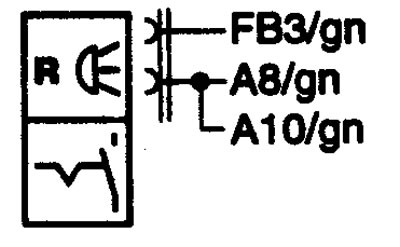

S28	Выключатель ламп(ы) заднего хода	Reversing lamp/s switch
S29	Выключатель блокировки запуска двигателя (модели с автоматической коробкой передач)	AT inhibitor switch

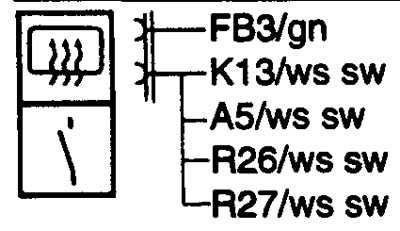

S30	Выключатель обогревателя заднего стекла	Heated rear window switch
S32	Выключатель задних противотуманных фонарей	Rear fog lamps switch

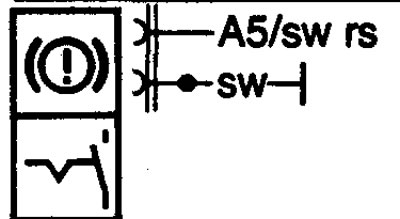

S33	Выключатель контрольной лампы уровня тормозной жидкости	Brake fluid level warning lamp switch

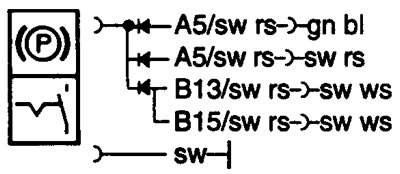

S35	Выключатель контрольной лампы стояночного тормоза	Handbrake warning lamp switch

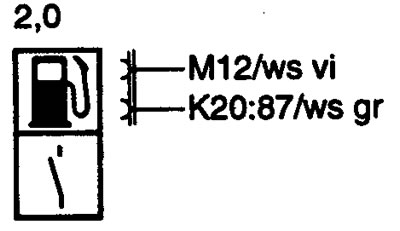

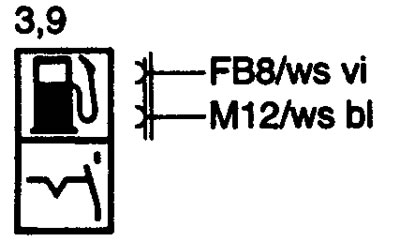

S39	Инерционный выключатель электроклапана отсечки топливоподачи	Inertia switch fuel cut-off

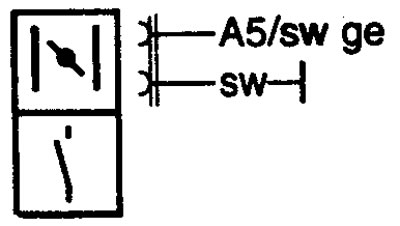

S42	Выключатель контрольной лампы положения воздушной заслонки	Choke warning lamp switch

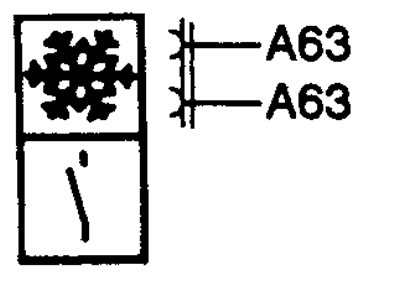

S51	Переключатель системы управления температурой (кондиционера воздуха)	AC temperature control switch
S64	Выключатель стеклоподъемника двери водителя	Electric window switch, driver's door

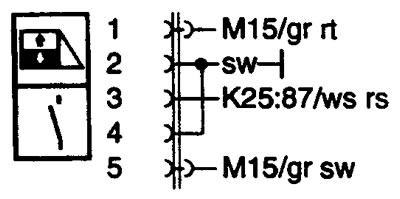

S65	Выключатель стеклоподъемника двери переднего пассажира	Electric window switch, front passenger door

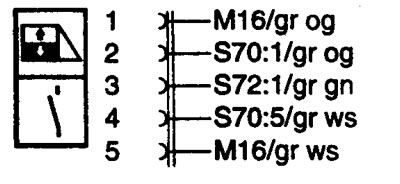

S66	Выключатель стеклоподъемника левой задней двери	Electric window switch, left rear

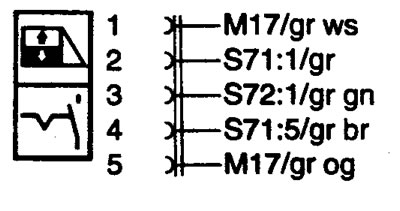

S67	Выключатель стеклоподъемника правой задней двери	Electric window switch, right rear
S70	Выключатель левого заднего стеклоподъемника (на консоли)	Electric window switch, left rear console

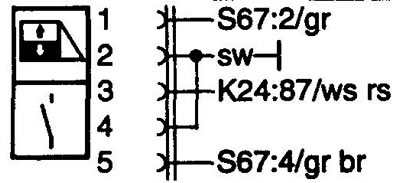

S71	Выключатель правого заднего стеклоподъемника (на консоли)	Electric window switch, right rear console

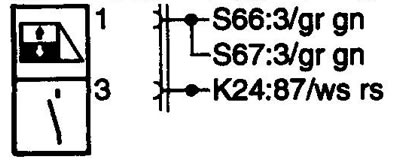

S72	Предохранительный выключатель стеклоподъемника	Electric window safety switch

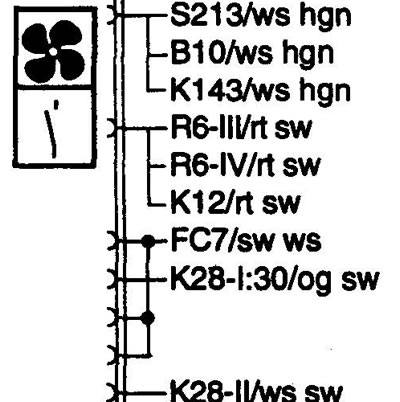

S81	Выключатель II электровентилятора отопителя / системы кондиционирования воздуха (см. S17)	Heater/АС motor switch II (see S17)

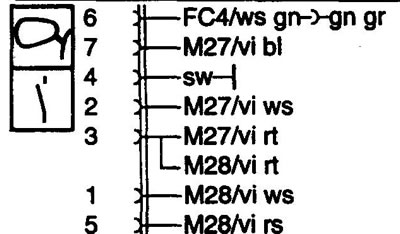

S98	Переключатель механизма регулировки бокового зеркала заднего вида	Mirror adjustment switch

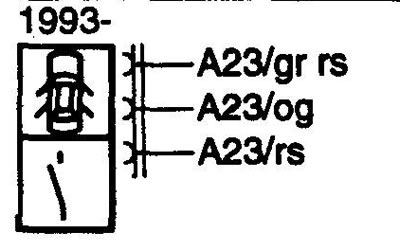

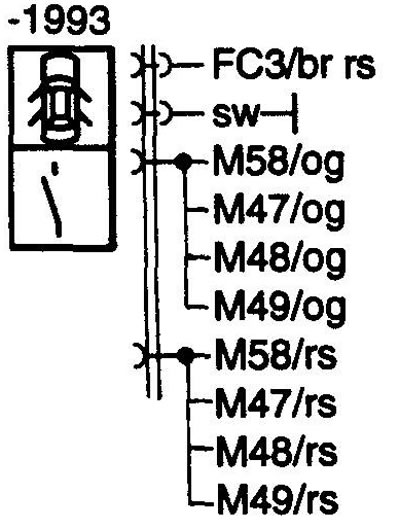

S100	Выключатель центральной блокировки замков	Central locking switch

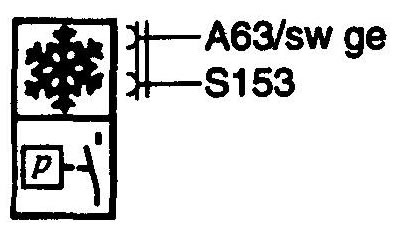

S152	Предохранительный выключатель кондиционера воздуха (повышенное давление хладагента)	AC high pressure safety switch

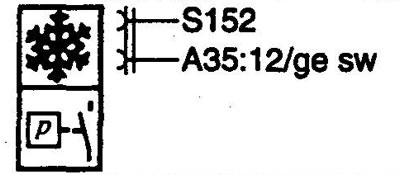

S153	Выключатель кондиционера воздуха (пониженное давление хладагента)	AC low pressure switch
S163	Концевой выключатель очистителя ветрового стекла	Windscreen wiper contact switch
S192	Выключатель клапана в магистрали охлаждающей жидкости отопителя	Heater water valve, switch

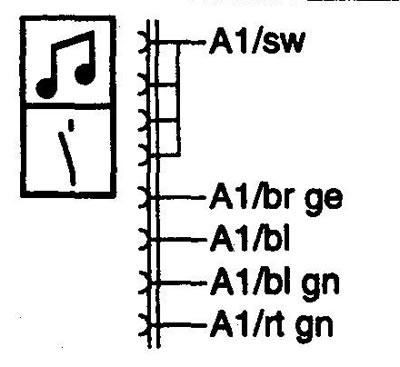

S201	Пульт дистанционного управления радиомагнитолой	Radio/Stereo remote control switch

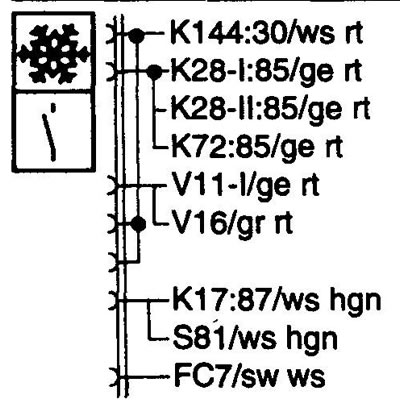

S213	Селектор системы автоматического управления кондиционером воздуха	AC automatic control selector
S217	Выключатель регулировки положения фар	Headlamp beam adjustment switch
S239	Дистанционный выключатель II лампы освещения салона (см. S16)	Interior lamp remote switch II (see S16)
S252	Концевой выключатель ручки / замка двери водителя	Door handle/lock switch, driver

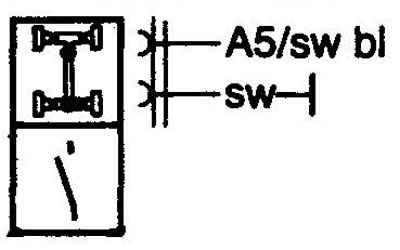

S265	Выключатель режима полного привода	Four wheel drive switch

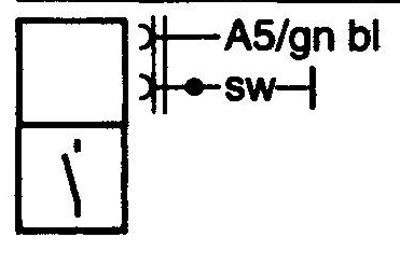

S278	Выключатель системы индикации высокой температуры масла в дифференциале	Differential oil temperature warning switch
Т	Трансформаторы

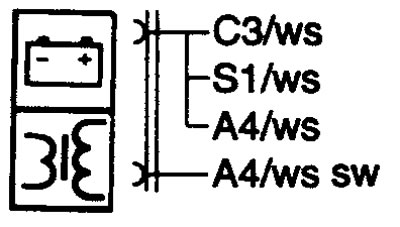

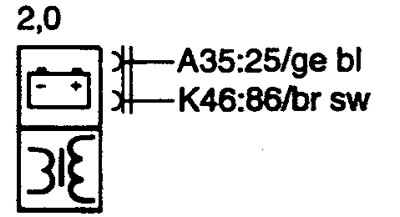

Т1	Катушка зажигания	Ignition coil
V	Полупроводники
V6	Светодиод противоугонной системы	Alarm system LED

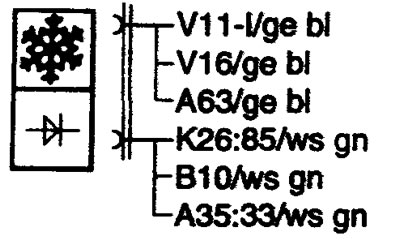

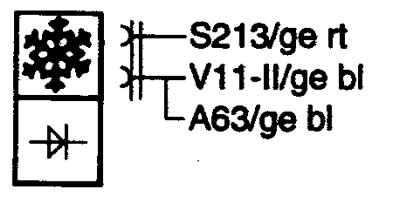

V11	Диод кондиционера воздуха	AC diode

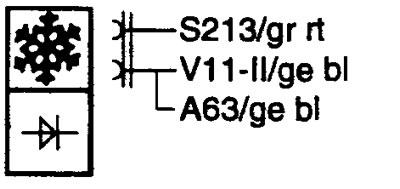

V16	Диод II кондиционера воздуха	AC diode II
X	Разъемы

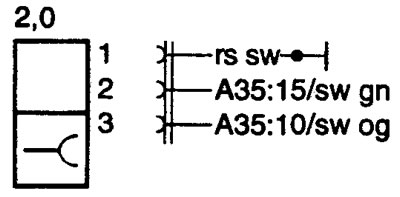

Х1	Диагностический разъем	Diagnostic socket
Х2	Разъем электрооборудования прицепа	Trailer socket
Y	Соленоиды

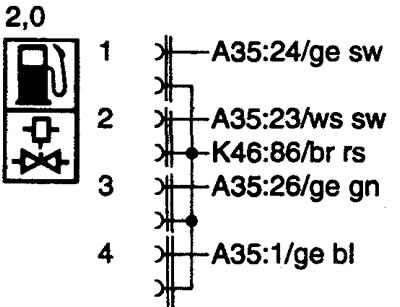

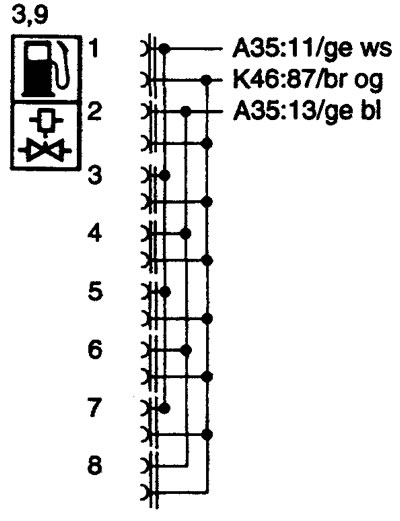

Y3	Форсунки системы впрыска топлива	Fuel injection solenoids
Y10	Двухходовый электромагнитный клапан кондиционера воздуха	AC two-way valve

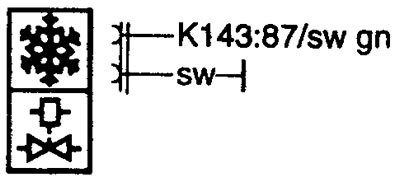

Y11	Электромагнитная муфта компрессора кондиционера воздуха	AC compressor clutch

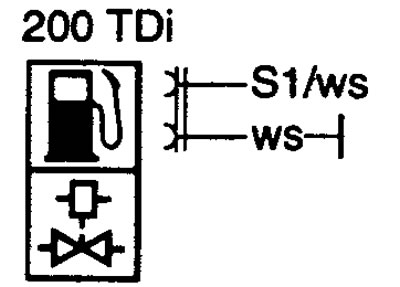

Y12	Электромагнитный клапан отсечки топливоподачи	Fuel cut-off valve

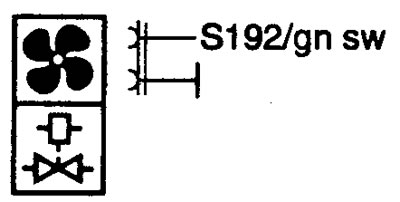

Y55	Водяной электромагнитный клапан отопителя	Heater water valve

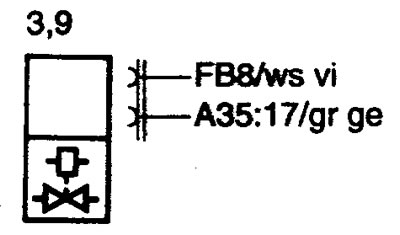

Y92	Отсечной электромагнитный клапан системы улавливания паров топлива	Purge cut-off solenoid valve
К13	Реле включения обогревателя заднего стекла	Heated rear window relay
К14	Реле включения звукового сигнала	Horn relay
К17	Реле I включения кондиционера воздуха	AC relay I
К20	Реле электрического топливного насоса	Fuel pump relay
К22	Реле свечей предпускового подогрева	Glowplug relay
К24	Реле включения электродвигателя привода стеклоподъемника	Electric window motor relay
К25	Реле II включения электродвигателя привода стеклоподъемника	Electric window motor relay II
К26	Реле включения дополнительного вентилятора кондиционера воздуха	AC auxiliary fan relay
К28	Реле электродвигателя вентилятора отопителя	Blower motor relay
К46	Реле I системы впрыска топлива	Fuel injection relay I
К62	Реле включения омывателя фары с задержкой времени	Headlight washer delay relay
К68	Энергосберегающее реле	Power saving relay
К72	Реле выключения кондиционера	AC switch-over relay
К94	Реле кислородного датчика (лямбда-зонда)	Lambda system, relay
К102	Реле I переключателя дальнего-ближнего света фар	Dim-dip relay I
К112	Реле включения отопителя	Heater relay
К143	Реле электромагнитной муфты компрессора кондиционера	AC compressor clutch relay
К144	Реле включения электродвигателя привода заслонки включения режима рециркуляции кондиционера воздуха	AC recirculation control motor relay
М	Двигатели
М1	Стартер	Starter motor
М2	Электродвигатель привода очистителя ветрового стекла	Wiper motor

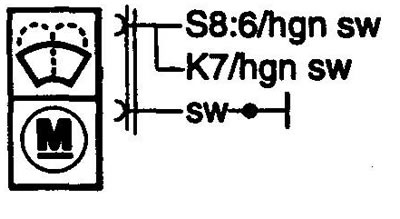

М3	Электронасос омывателя	Washer motor

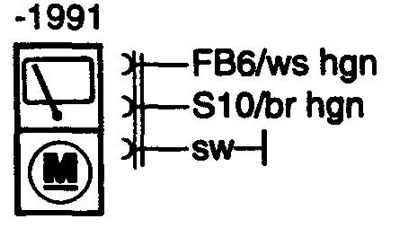

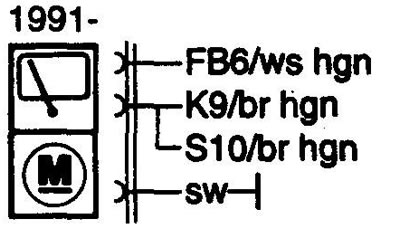

М4	Электродвигатель привода очистителя заднего стекла	Rear wiper motor
М5	Электронасос омывателя заднего стекла	Rear washer motor

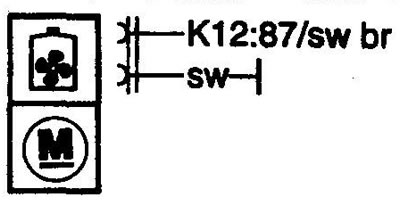

Мб	Электродвигатель вентилятора системы охлаждения	Coolant blower motor

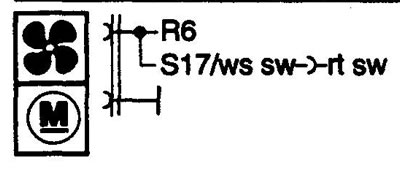

М7	Электродвигатель вентилятора отопителя / кондиционера воздуха	Heater/АС blower motor

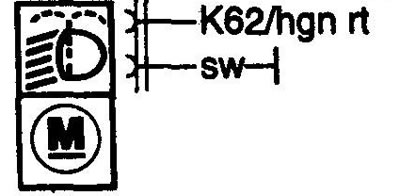

М10	Электронасос омывателя фары головного света, левый или единственный	Headlamp wash, left or single

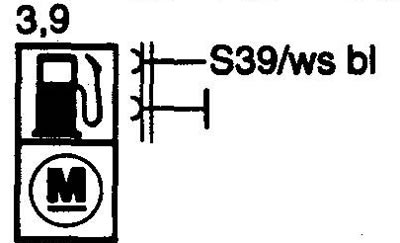

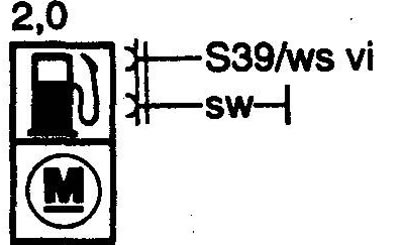

М12	Электрический топливный насос	Fuel pump

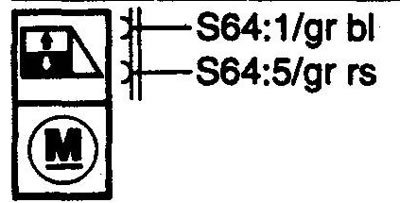

М14	Электродвигатель привода стеклоподъемника водителя	Electric window motor, driver
М15	Электродвигатель привода стеклоподъемника пассажира	Electric window motor, passenger

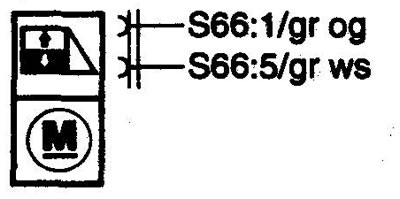

М16	Электродвигатель привода заднего левого стеклоподъемника	Electric window motor, rear left

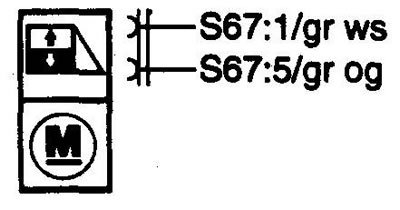

М17	Электродвигатель привода заднего правого стеклоподъемника	Electric window motor, rear right

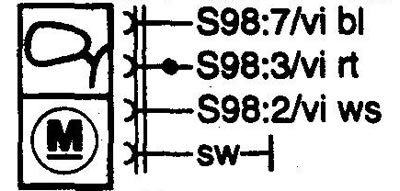

М27	Электродвигатель привода наружного зеркала заднего вида (со стороны водителя)	Door mirror motor, driver

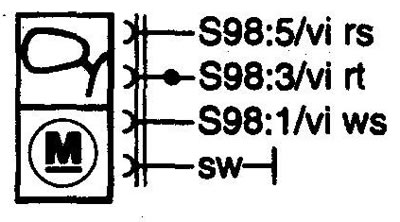

М28	Электродвигатель привода наружного зеркала заднего вида (со стороны пассажира)	Door mirror motor, passenger

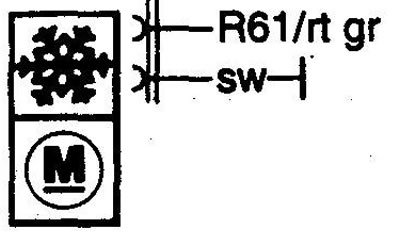

М31	Электровентилятор испарителя кондиционера	AC evaporator blower motor
М35	Электродвигатель привода фары, левый или единственный	Headlamp motor, left or single
М36	Электродвигатель фары, правый	Headlamp motor, right
М42	Шаговый электродвигатель / шаговый электродвигатель системы управления качеством смеси	Stepper/Mixture control motor
М47	Электродвигатель системы центральной блокировки замков (левая задняя дверь)	Central locking motor, left rear
М48	Электродвигатель системы центральной блокировки замков (дверь переднего пассажира)	Central locking motor, passenger front
М49	Электродвигатель системы центральной блокировки замков (задняя правая дверь)	Central locking motor, right rear
М58	Электродвигатель системы центральной блокировки замков (крышка багажника/задняя дверь)	Central locking motor, bootlid/tailgate
М63	Электровентилятор конденсатора кондиционера	AC condenser fan motor
R	Резисторы
R2	Термоэлемент обогревателя заднего стекла	Heated rear window
R3	Прикуриватель	Cigarette lighter
R6	Резистор в цепи электродвигателя вентилятора отопителя (см. М7)	Heater motor resistor (see M7)
R26	Обогреватель бокового зеркала заднего вида (см. М27, сторона водителя)	Heated mirror (see M27), driver
R27	Обогреватель бокового зеркала заднего вида (см. М28, сторона пассажира)	Heated mirror (see M28), passenger
R29	Резистор II электровентилятора отопителя (см. R6)	Heater motor resistor II (see R6)
R41	Сериесный резистор системы впрыска топлива	Fuel injection series resistor
R61	Резиртор в цепи электродвигателя вентилятора охлаждения конденсатора кондиционера	AC condenser fan resistor
R62	Резистор системы регулировки состава смеси	Mixture adjustment resistor
R65	Датчик положения (потенциометр) дроссельной заслонки	Throttle valve potentiometer
S	Переключатели
S1	Выключатель (замок) зажигания/стартера	Ignition/Starter switch
S3	Выключатель осветительных приборов	Main lamp switch
S4	Переключатель ближнего-дальнего света фар / сигнализация светом фар (см. S6)	Dip/main/flash switch (see S6)
S5	Переключатель указателя поворота (cm.S6)	Indicator switch (see S6)
S8	Переключатель стеклоочистителя / омывателя (см. S6, S7)	Wipe/wash switch (see S6,S7)
А	Узлы
А1	Радиоприемник	Radio/Stereo unit
А4	Блок управления зажиганием	Ignition control unit
А5	Щиток приборов (см. Х20-Х25)	Instrument panel (see X20-X25)
А6	Часы (см. А5)	Digital clock (see A5)
А8	Блок ламп заднего левого фонаря	Rear lamp assembly, left
А10	Блок ламп заднего правого фонаря	Rear lamp assembly, right
А23	Блок управления противоугонной сигнализацией	Alarm system control unit
А35	Электронный блок управления двигателем	Engine management control unit
А63	Блок управления кондиционером	AC control unit
А125	Блок управления сигналом системы сигнализации	Alarm system signal control unit
В	Датчики
В1	Звуковой сигнал, левый или единственный	Horn, left or single
В2	Звуковой сигнал, правый	Horn, right
ВЗ	Датчик уровня топлива	Fuel gauge tank transmitter
В4	Датчик температуры охлаждающей жидкости	Coolant temperature transmitter
В8	Динамик радиоприемника, левый передний или единственный	Radio speaker, left front or single
В10	Термовыключатель в контуре охлаждения кондиционера	AC coolant thermoswitch
В13	Датчик износа тормозной колодки (правой передней)	Brake pad wear sensor, right front
В15	Датчик износа тормозной колодки (правой задней)	Brake pad wear sensor, right rear
В24	Датчик температуры охлаждающей жидкости (система впрыска топлива)	Fuel injection coolant temperature sensor
В25	Датчик температуры воздуха (система впрыска топлива)	Fuel injection air temperature sensor
В30	Датчик расхода воздуха	Air flow sensor
В31	Датчик температуры топлива (система впрыска топлива)	Fuel injection fuel temperature sensor
В36	Датчик температуры	Temperature sensor
В50	Динамик радиоприемника, правый передний	Radio speaker, right front
В51	Динамик радиоприемника, левый задний	Radio speaker, left rear
В 52	Динамик радиоприемника, правый задний	Radio speaker, right rear
В54	Датчик углового положения коленвала	Crank angle sensor
В55	Датчик частоты вращения	Speed sensor
В69	Датчик детонации	Knock sensor
В72	Кислородный датчик (лямбда-зонд)	Lambda probe
С	Аккумуляторы и конденсаторы
С1	Аккумулятор	Battery
C3	Подавитель радиопомех	Radio suppressor
Е	Лампы
Е1	Лампа левой фары (см. А7)	Headlamp, left (see A7)
Е2	Лампа правой фары (см. А9)	Headlamp, right (see A9)
Е5	Лампа левого габаритного фонаря (см. Е1)	Side lamp, left (see E1)
Е6	Лампа правого габаритного фонаря (см. Е2)	Side lamp, right (see E2)
Е9	Лампа освещения номерного знака, левая или единственная	Number plate lamp, left or single
Е10	Лампа освещения номерного знака, правая	Number plate lamp, right
Е12	Передняя лампа(ы) освещения салона	Interior lamp/s front
Е23	Часы (см. А5)	Clock (see A5)
Е28	Лампа(ы) подсветки панели управления отопителем	Heater control lamp/s
Е29	Лампа подсветки прикуривателя (см. R3)	Cigarette lighter lamp (see R3)
Е74	Передняя лампа II освещения салона	Interior lamp front II
Е85	Лампа подсветки радиоприемника	Radio illumination lamp
F	Предохранители и устройства защиты
F1-F30	Блок плавких предохранителей (см. Х28)	Fuse box (see X28)
F35	Предохранитель цепи насоса-испарителя кондиционера	AC evaporator pump line fuse
G	Генераторы
G1	Генератор	Alternator
H	Предупреждающие указатели
Н8	Лампа левого переднего указателя поворота	Indicator lamp, left front
Н9	Лампа правого переднего указателя поворота	Indicator lamp, right front
Н13	Повторитель указателя поворота/ боковой габаритный огонь(левая сторона)	Indicator repeater/Side marker lamp, left
Н14	Повторитель указателя поворота/ боковой габаритный огонь (правая сторона)	Indicator repeater/Side marker lamp, right
K	Реле
К1	Реле ближнего и дальнего света фар	Headlamp relay
К4	Реле включения стартера	Starter relay
К5	Реле-прерыватель указателей поворота	Indicator relay
К6	Реле включения аварийной сигнализации	Hazard lamps relay
К7	Реле-прерыватель очистителя ветрового стекла	Intermittent wiper relay
К9	Реле-прерыватель очистителя заднего стекла	Rear intermittent wiper relay
К12	Реле включения электродвигателя вентилятора системы охлаждения	Coolant blower motor relay

Символы соединений

Штекер и гнездо	Экранированный провод	Соединение без провода, т.е. печатная схема или внутреннее соединение
Многоштырьковый разъем	Экранированный пучок проводов
Фиксированный (припаянное соединение)	Перемена цвета	В некоторых схемах цветовое кодирование проводов заменено на нумерование проводов, которое обозначает особый провод и не зависит от цвета. В этом случае провод пронумерован на каждом конце
Фиксированный (крепится болтом или гайкой)	Изменение цвета провода в проводке
Провод, подключенный к массе	Конденсатор, емкости
Прямая масса (без провода, заземление через корпус элемента)	Сопротивление
Провод, идущий к альтернативному оборудованию	Катушка индуктивности	Любой код цвета, подчеркнутый линией - это цвет пластикового или резинового кольца, цветной полоски или цвет разъема проводов, а не основной цвет провода
Припаянное или обжимное соединение, где провод делится на несколько направлений	Блокирующий диод	Многоштырьковые разъемы маркируются буквами, числами и/или цветом (пример: X14(J) rt)
Изменение метода подключения проводов, согласно модели/году	Предохранители (линейный предохранитель)	Два элемента схемы объединены в один узел S3/R4

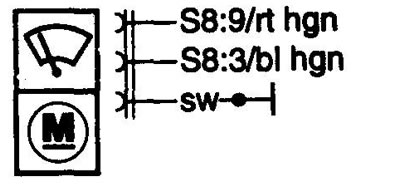

M2 Wiper motor. Электродвигатель очистителя ветрового стекла

M3 Washer motor. Электродвигатель насоса омывателя

M4 Rear wiper motor. Электродвигатель очистителя заднего стекла

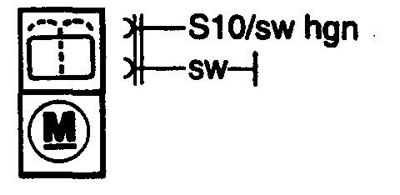

M5 Rear washer motor. Электродвигатель насоса омывателя заднего стекла

М6 Coolant blower motor. Электродвигатель вентилятора системы охлаждения

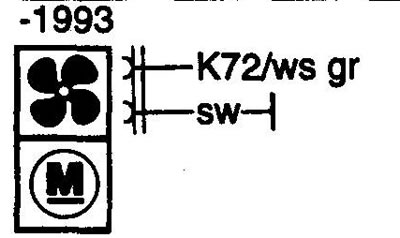

М7 Heater/АС blower motor. Электродвигатель вентилятора отопителя/кондиционера

M10 Headamp wash, left or single. Электродвигатель насоса омывателя фары,,левый или единственный

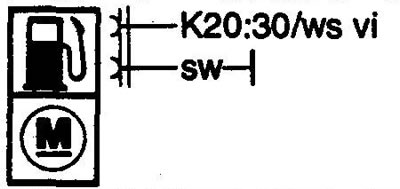

M12 Fuel pump. Электрический топливный насос

M14 Electric window motor, driver. Электродвигатель стеклоподъемника сторона водителя)

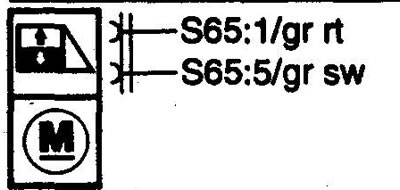

М15 Electric window motor, passenger. Электродвигатель стеклоподъемника (сторона пассажира)

M16 Electric window motor, mar left. Электродвигатель заднего левого стеклоподъемника

M17 Electric window motor, rear right . Электродвигатель заднего правого стеклоподъемника

М27 Door mirror motor, driver. Электродвигатель наружного зеркала заднего вида (сторона водителя)

М28 Door mirror motor, passenger. Электродвигатель наружного зеркала заднего вида (сторона пассажира)

M31-I AC evaporator blower motor. Электродвигатель вентилятора испарителя кондиционер

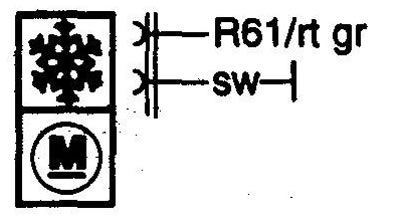

M31-II AC evaporator blower motor. Электродвигатель вентилятора испарителя кондиционер

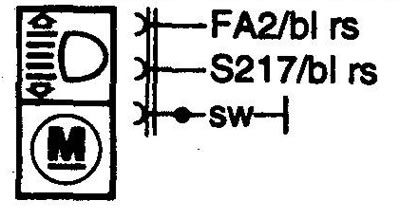

М35 Headlamp motor, left. Электродвигатель фары, левый

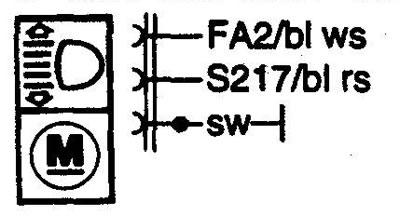

М36 Headlamp motor, right. Электродвигатель фары, правый

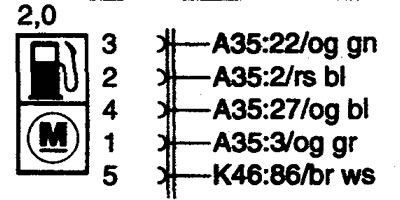

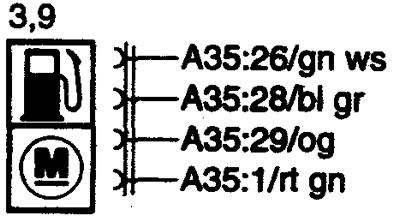

М42 Steppcr/Mixtiirt control motor. Шаговый электродвигатель системы управления составом смеси

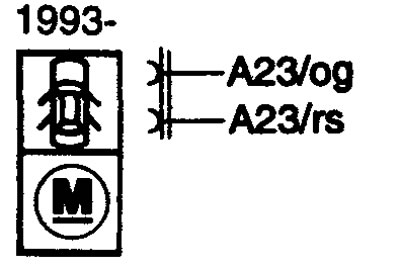

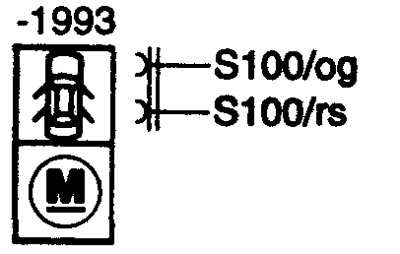

М47 Central locking motor, left rear. Электродвигатель системы центральной блокировки замков (левая задняя дверь)

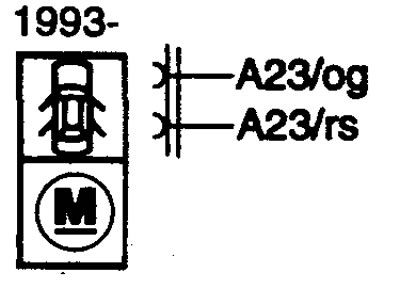

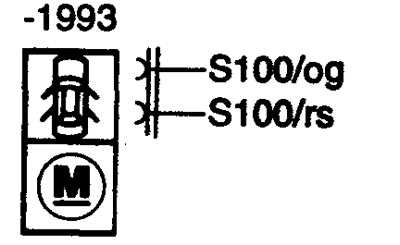

М48 Central locking motor, passenger front. Электродвигатель системы центральной блокировки замков (дверь пассажира)

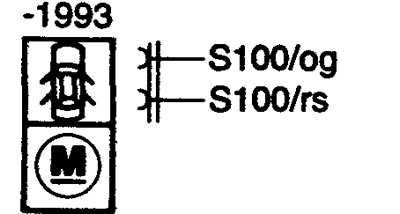

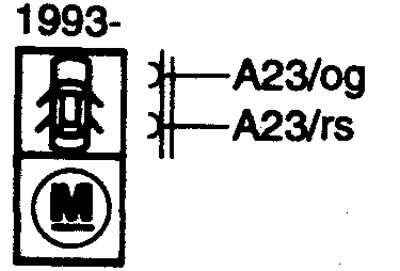

М49 Central locking motor, right rear. Электродвигатель системы центральной блокировки замков (задняя правая дверь)

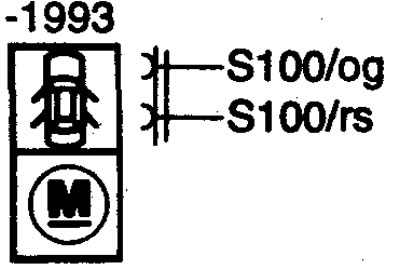

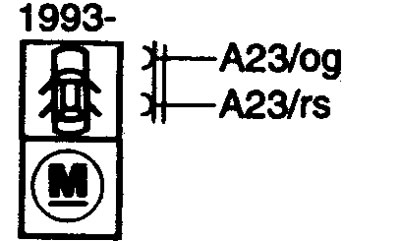

М58 Central locking motor, bootlid/tailgate. Электродвигатель системы центральной блокировки замков (крышка багажника/ задняя дверь)

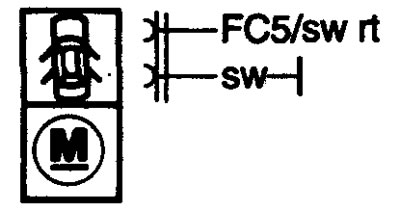

M63-I AC condenser fan motor. Вентилятор конденсатора кондиционера

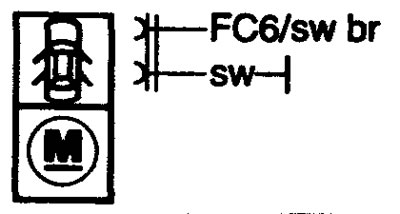

M63-II AC condenser fan motor. Вентилятор конденсатора кондиционера

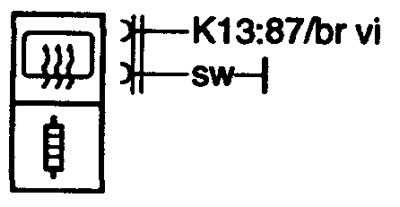

R2 Heated rear window. Обогреватель заднего стекла

R3 Cigarette lighter. Прикуриватель

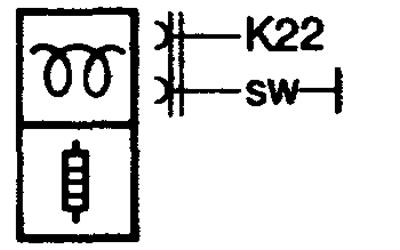

R5 Glow ptugs/Fuel pre-heater Свечи накаливания/подогреватель топлива

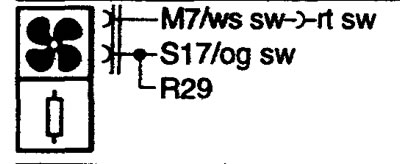

R6 Hester motor resistor (see M7). Резистор электродвигателя вентилятора отопителя

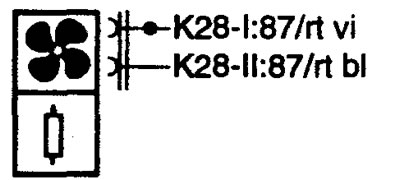

R6-1 Hester motor resistor. Резистор электродвигателя вентилятора отопителя

R6-II Heater motor resistor. Резистор электродвигателя вентилятора отопителя

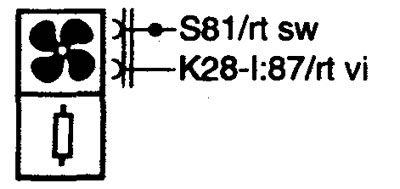

R6-III Heater motor resistor. Резистор электродвигателя вентилятора отопителя

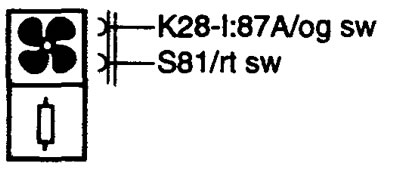

R6-IV Heater motor resistor. Резистор электродвигателя вентилятора отопителя

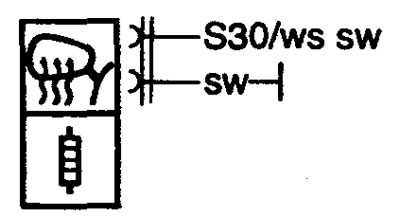

R26 Heated mirror (see M27), driver. Обогреватель бокового зеркала заднего вида (сторона водителя)

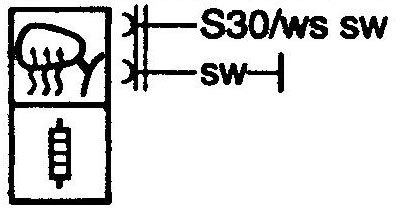

R27 Heated mirror (tee M28), passenger. Обогреватель бокового зеркала заднего вида (сторона пассажира)

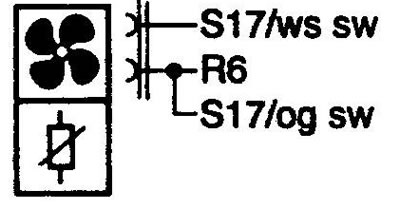

R29 Heater motor mister II. Резистор II вентилятора отопителя

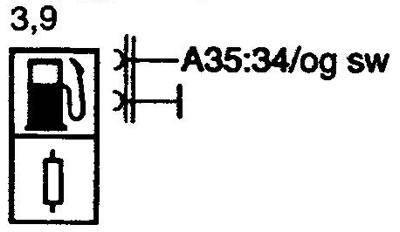

R41 Fuel injection series resistor. Сериесный резистор системы впрыска топлива

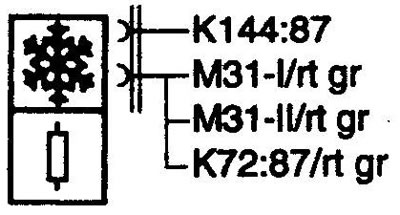

R61 AC condenser fan resistor. Резистор электродвигателя вентилятора конденсатора кондиционера

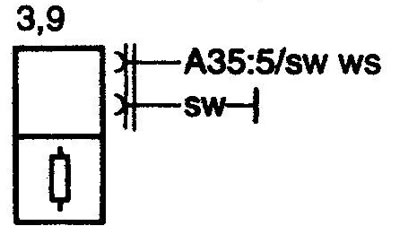

R62 Mixture adjustment resistor. Резистор регулировки состава смеси

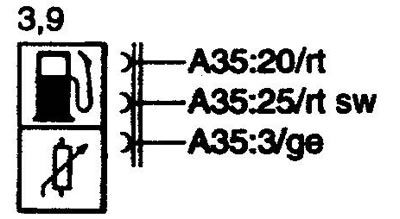

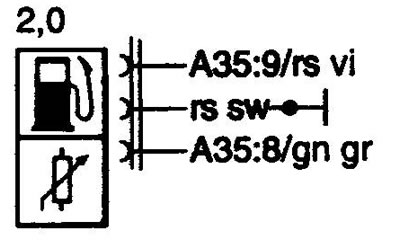

R65 Throttle valve potentiometer. Датчик положения дроссельной заслонки

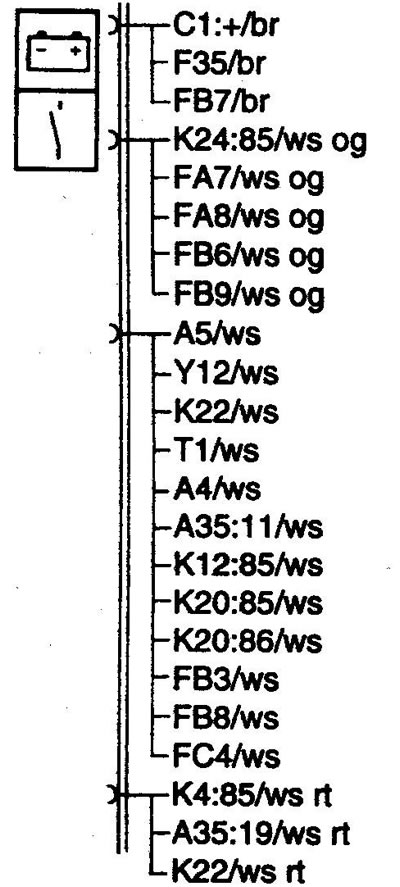

S1 Ignition/Starter switch. Замок зажигания/выключатель стартера

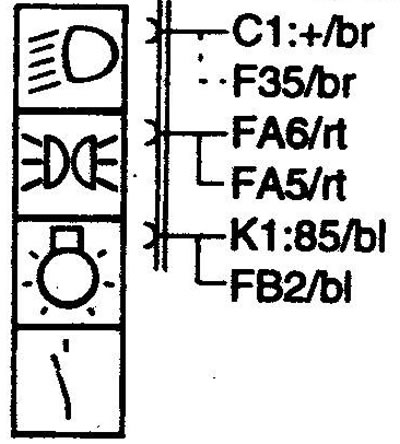

S3 Main lamp. Выключатель осветительных приборов

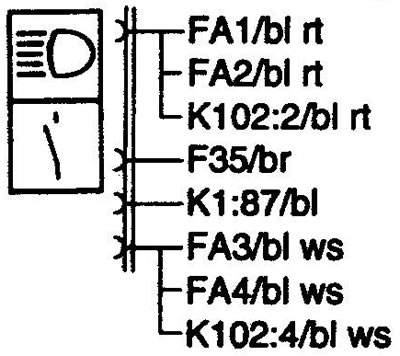

S4 Dlp/main/ftesh switch. Переключатель ближнего/ дальнего света фар / сигнализация светом фар

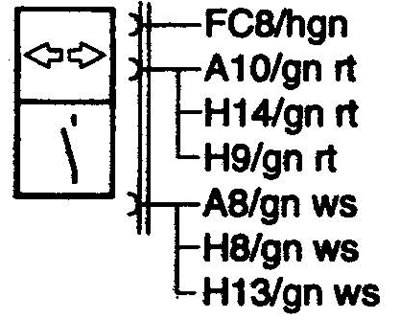

S5 Indicator switch. Переключатель указателя поворота

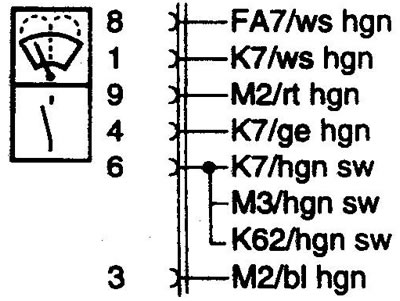

S8 Wipe/wash switch/ Переключатель стеклоочистителя / омывателя

S10 Rear wash/wipe switch. Переключатель заднего стеклоочистителя / омывателя

S13 Stop lamps switch. Выключатель стоп-сигнала

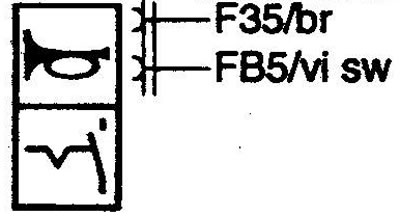

S15 Hom switch. Выключатель звукового сигнала

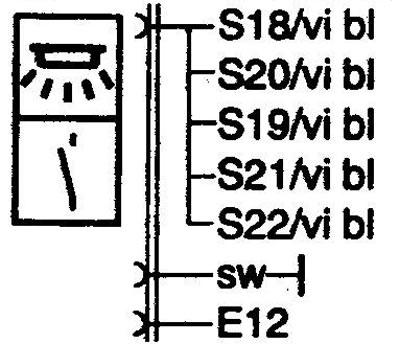

S16 Interior lamp remote switch. Дистанционный выключатель освещения салона

S17 Heater/AC motor switch. Выключатель вентилятора отопителя / кондиционера

S18 Courtesy lamp switch, left front. Выключатель местной подсветки (левой передней)

S19 Courtesy lamp switch, right front. Выключатель местной подсветки (правой передней)

S20 Courtesy lamp switch, left rear. Выключатель местной подсветки (левой задней)

S21 Courtesy lamp switch, right roar. Выключатель местной подсветки (правой задней)

S22 Courtesy lamp switch, tallgate/boot. Выключатель подсветки задней двери / багажника

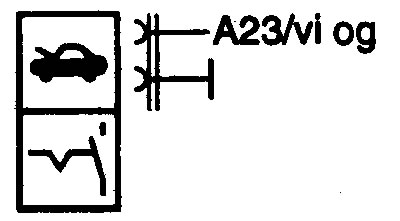

S23 Bonnet switch. Выключатель привода капота

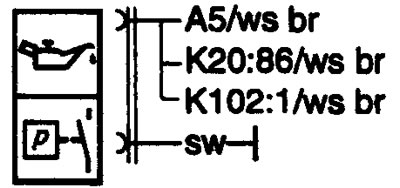

S25 ОН pressure warning lamp switch. Выключатель контрольной лампы давления масла

S28 Reversing lamp/s switch. Выключатель ламп(ы) заднего хода

S29 AT Inhibitor switch. Выключатель блокировки запуска двигателя (автоматическая КПП)

S30 rear window switch. Выключатель обогревателя заднего стекла

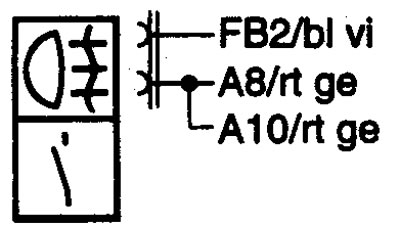

S32 Rear fog lamps switch. Выключатель задних противотуманных фонарей

S33 Brake fluid level warning lamp switch. Выключатель контрольной лампы уровня тормозной жидкости

S35 Handbrake warning lamp switch. Выключатель контрольной лампы стояночного тормоза

S39 Inertia switch fuel cut-off. Инерционный выключатель клапана отсечки топливоподачи

S42 Choice warning lamp switch. Выключатель контрольной лампы положения воздушной заслонки

S51 AC temperature control ewitch. Переключатель системы управления температурой (кондиционер)

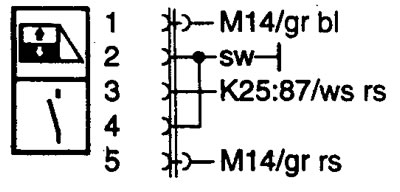

S64 Electric window switch, driver's door. Выключатель стеклоподъемника двери водителя

S65 Electric window switch, front passenger door. Выключатель стеклоподъемника двери переднего пассажира

S66 Electric window switch, left rear. Выключатель стеклоподъемника левой задней двери

S67 Electric window twitch, right rear. Выключатель стеклоподъемника правой задней двери

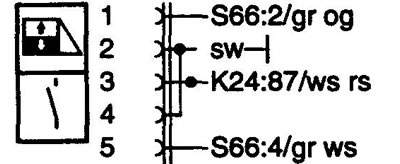

S70 Electric window switch, left rear console. Выключатель стеклоподъемника (на левой задней консоли)

S71 Electric window switch, right rear console. Выключатель стеклоподъемника (на правой задней консоли)

S72 Electric window safety switch. Предохранительный выключатель привода стеклоподъемника

S81 Heater /AC motor switch II (see S17). Выключатель II вентилятора отопителя/кондиционера

S98 Mirror adjustment switch. Переключатель регулировки положения бокового зеркала заднего вида

S100 Central locking switch. Выключатель центральной блокировки замков

S152 AC high pressure safety switch. Выключатель кондиционера воздуха (повышенное давление хладагента)

S153 AC low pressure switch. Выключатель кондиционера воздуха (пониженное давление хладагента)

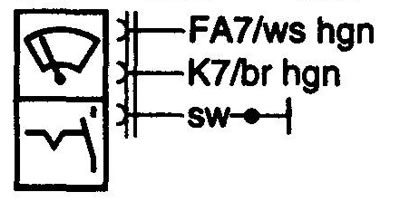

S163 Windscreen wiper contact switch. Концевой выключатель очистителя ветрового стекла

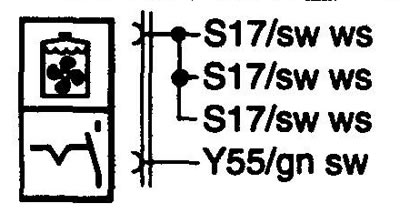

S192 Healer water valve, switch. Выключатель клапана в магистрали охлаждающей жидкости отопителя

S201 Radio/Stereo remote control switch. Пульт дистанционного управления магнитолой

S213 AC automatic control selector. Селектор системы управления кондиционером

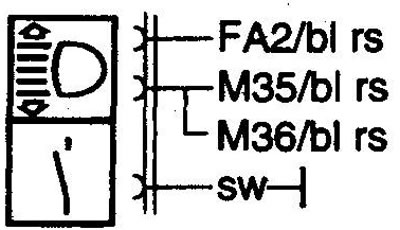

S217 Headlamp beam adjustment switch. Выключатель регулировки

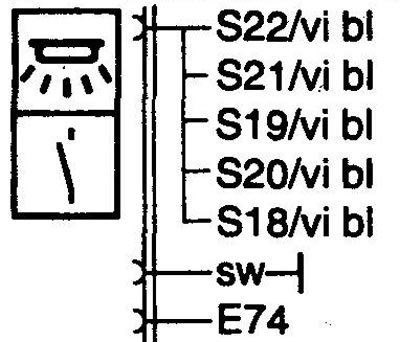

S239 Interior lamp remote switch II (see S16). Дистанционный выключатель II освещения салона

S252 Drivers door handle switch. Концевой выключатель замка двери водителя

S265 Four wheel drive switch. Выключатель режима полного привода

S278 Differential oil temperature warning switch. Выключатель индикатора «высокая температура масла в дифференциале»

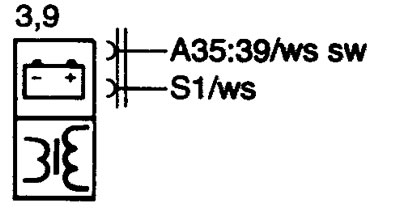

T1 Ignition соll. Катушка зажигания

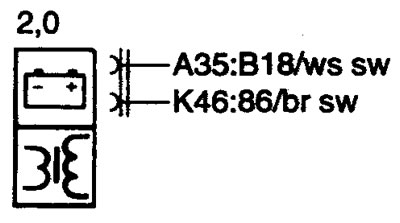

T1-I Ignition соll. Катушка зажигания

T1-II Ignition соll. Катушка зажигания

T1 Ignition соll. Катушка зажигания

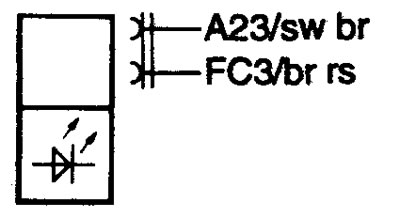

V6 Alarm syitem LED. Светодиод системы сигнализации

V11 AC diode. Диод кондиционера воздуха

V11-I AC diode. Диод кондиционера воздуха

V16 AC diode II. Диод II кондиционера воздуха

X1 Diagnostic socket. Диагностический разъем

Y3 Fuel injection solenoids. Форсунки системы впрыска топлива

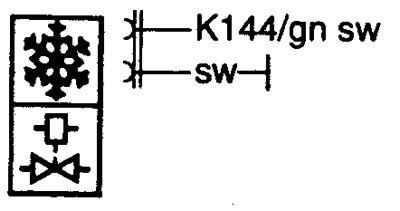

Y10 AC two-way valve. Двухходовый электромагнитный клапан кондиционера

Y11 AC compressor clutch. Электромагнитная муфта компрессора кондиционера

Y12 Fuel cut-off valve. Клапан отсечки топливоподачи

Y55 Heater water valve. Клапан отопителя

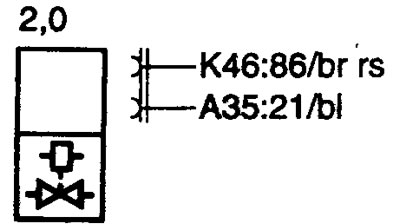

Y92 Purge cut-off solenoid valve. Клапан аккумулятора паров топлива
