Задняя секция усиления панели фартука крыла (Дискавери 3)

Снятие

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)

3. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

4. Левая сторона: Снимите аккумуляторную батарею.

5. Правая сторона: Снимите воздушный фильтр. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

6. Правая сторона: Освободите модулятор ABS.

7. Отсоедините жгут электропроводки.

8. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

9. Снимите капот.

10 . Снимите обе стойки капота.

11. Снимите жгут электропроводки капота.

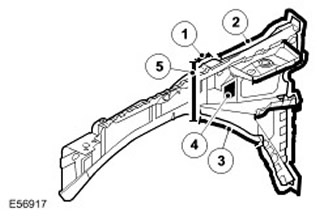

12.

Наименование пункта	Описание
1	3 точечных сварных шва.
2	34 пробочных сварных шва.
3	7 точечных сварных швов.
4	Шумоизоляция.
5	Стыковой сварной шов

13. Дополнительные сведения:

• Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
• Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
• Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка

1. Монтаж выполняется в обратной к демонтажу последовательности.
