Панель защелки капота (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Если покрытие панели защелки капота имеет повреждения или царапины, его необходимо отремонтировать при помощи рекомендованного состава. Для получения дополнительной информации обратитесь к Спецификация.

1. Отсоедините провод "массы" аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите передний бампер. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)

3. Освободите крепление бачка рабочей жидкости усилителя рулевого управления и отодвиньте бачок в сторону.

• Освободите зажим.

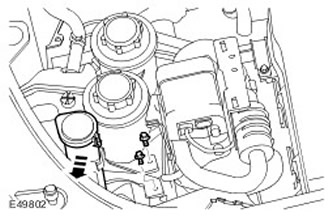

4. Освободите заливную горловину бачка стеклоомывателя из зажима на бачке охлаждающей жидкости.

5. Выверните 2 болта крепления расширительного бачка охлаждающей жидкости.

6. Снимите расширительный бачок охлаждающей жидкости.

• Поднимите вертикально расширительный бачок охлаждающей жидкости.

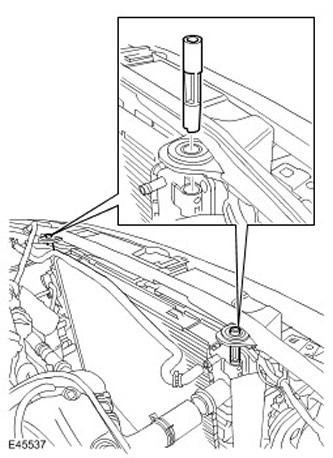

7. Снимите штифты крепления радиатора.

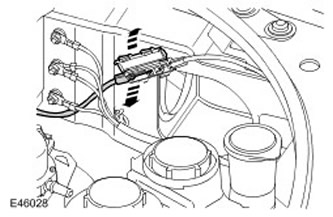

8. Отсоедините трос замка капота от соединительной коробки.



9.

ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.

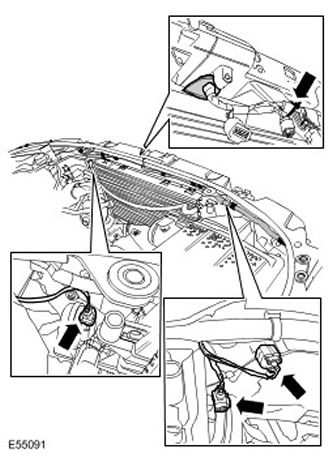

Освободите жгут электропроводки.

• Отсоедините 3 электрических разъема.
• Освободите 9 зажимов.
• Освободите уплотнительную втулку.
• Осторожно отведите жгут электропроводки в сторону и привяжите его.

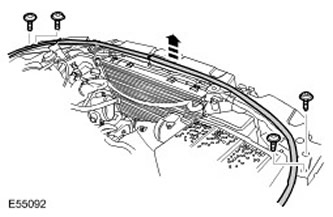

10. Снимите верхний крепеж панели.

• Выверните 4 болта с головкой Torx.

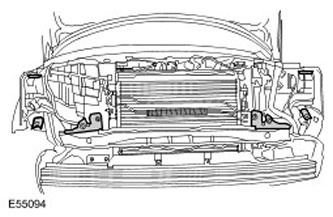

11. Снимите нижний крепеж панели.

• Выверните 6 болтов с головкой Torx.

12.

ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.

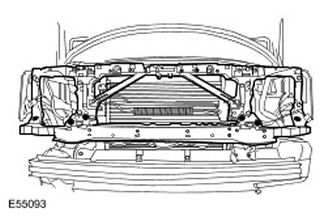

С посторонней помощью снимите панель защелки капота.

13. Снимите 6 распорных втулок, запомнив их положение.

• Снимите 2 зажима.

14.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

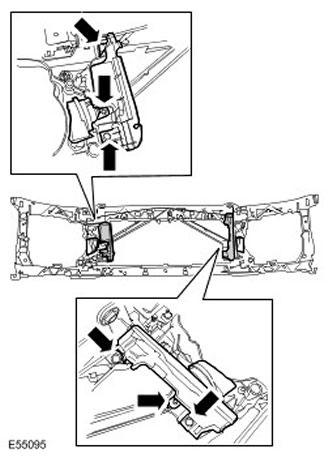

Снимите 2 звуковых сигнала в сборе.

• Снимите 2 воздушных дефлектора.
• Выверните 2 болта с головкой Torx.

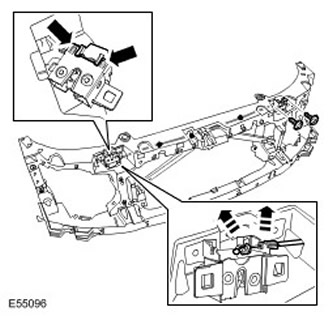

15. Снимите выключатель капота.

• Выверните 2 болта с головкой Torx.
• Освободите 2 зажима.

16. Снимите правую защелку капота.

• Освободите и снимите трос.

17. Снимите левую защелку капота.

• Выверните 2 болта с головкой Torx.

Установка

1. Установите звуковые сигналы в сборе.

• Установите воздушные дефлекторы.
• Вверните и затяните болты (момент затяжки 10 Нм).

2. Установите левую защелку капота.

• Затяните болты с головкой Torx (момент затяжки 10 Нм).

3. Установите правую защелку капота.

• Присоедините трос открытия капота.
• Установите выключатель капота.
• Затяните болты с головкой Torx (момент затяжки 10 Нм).

4. Установите распорные втулки.

• Установите зажимы.

5.

• ПРИМЕЧАНИЕ: Выровняйте детали в соответствии с их исходным положением.

С посторонней помощью установите панель защелки капота.

6. Установите крепеж панели.

• Вверните и затяните болты (момент затяжки 25 Нм).

7.

ПРИМЕЧАНИЕ: Выровняйте детали в соответствии с их исходным положением.

Установите жгут электропроводки.

• Подсоедините и зафиксируйте электрический разъем.
• Надежно зафиксируйте зажимы.

8. Подсоедините трос открывания капота.

9. Установите штифты крепления радиатора.

10. Установите расширительный бачок охлаждающей жидкости.

• Установите расширительный бачок охлаждающей жидкости на прежнее место, совместив втулку и проушину.
• Вверните и затяните болты (момент затяжки 10 Нм).

11. Установите на место заливную горловину бачка стеклоомывателя.

• Введите в зацепление зажим.

12. Установите бачок рабочей жидкости усилителя рулевого управления.

• Установите бачок на место и закрепите его на кронштейне.

13. Установите передний бампер. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)

14. Откройте и закройте капот, чтобы проверить работу защелки.

15. Отрегулируйте обе защелки капота.

• Ослабьте 4 болта с головкой Torx крепления защелки капота.
• Опустите капот и проверьте правильность его положения.
• Откройте капот и затяните болты с головкой Torx (момент затяжки 10 Нм).
• Проверьте работу предохранительного замка капота.
• При необходимости повторите процедуру регулировки.

16. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
