Передний лонжерон (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с рамы кузова.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена переднего лонжерона вместе с панелью защелки капота, передней колесной аркой и передней поперечной балкой.

1. Поставьте автомобиль на эстакаду.

2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Левая сторона: Снимите аккумуляторную батарею.

4. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)

5. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

6. Снимите переднюю поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)

7. Снимите переднюю колесную арку. Для получения дополнительной информации обратитесь к Передняя колесная арка.

8. Снимите капот.

9. Снимите обе стойки капота.

10. Снимите жгут электропроводки капота.

11. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

12. Снимите оба рычага стеклоочистителя со щетками.

13. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого управления. Для получения дополнительной информации обратитесь к Бачок усилителя рулевого управления -2.7L Diesel (57.15.08)

14. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)

15. Снимите изоляцию с внутренней и наружной переборки.

16. Правая сторона: Освободите модулятор ABS.

17. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)

18. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

19. Освободите жгут электропроводки от переборки.

20. Освободите жгут электропроводки от усиления фартука крыла.

21. Освободите жгут электропроводки от лонжерона.

22. Левая сторона: Снимите модуль топливного подогревателя охлаждающей жидкости. Для получения дополнительной информации обратитесь к Дополнительный отопитель (универсального действия), работающий на топливе (80.40.01)

23. Снимите панели отделки порога. Для получения дополнительной информации обратитесь к Панель отделки порога двери (76.49.54)

24. Снимите подножку.

25. Снимите панель отделки проема передней двери. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

26. Снимите переднее ковровое покрытие.

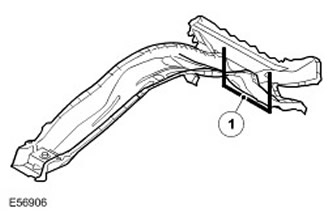

27.

Наименование пункта	Описание
1	18 точечных сварных швов.
2	16 точечных сварных швов.

28.

Наименование пункта	Описание
1	6 пробочных сварных швов и стыковой сварной шов.

29. Дополнительные сведения:

Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
