Кожух переднего бампера (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите автомобиль и установите его на опоры.

2. Снимите молдинги крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)

3. Выверните 14 винтов накладки переднего бампера.

4.

ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.

Снимите накладку переднего бампера.

• Отсоедините 2 электрических разъема.
• Отсоедините шланг омывателя фары от насоса омывателя.
• Дайте жидкости стечь в емкость.

5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите форсунки омывателей фар. Для получения дополнительной информации обратитесь к Форсунка омывателя фары (84.20.08)

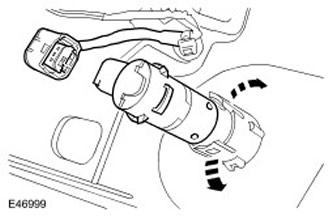

6. Снимите датчики системы помощи при парковке.

• Отсоедините электрический разъем.
• Освободите 2 зажима.
• Повторите описанную выше процедуру с остальными тремя датчиками.

Исходная статья на веб-портале (LRman.ru)

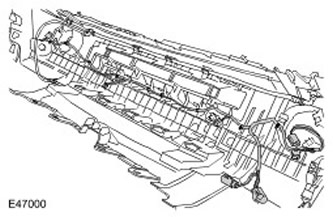

7. Снимите жгут проводов датчиков системы помощи при парковке. Снимите 9 монтажных лент.





8. Снимите шланг форсунки омывателя фары. Освободите 5 зажимов.

Установка

1. Установите шланг форсунки омывателя фары. Введите в зацепление 5 зажимов.

2. Установите жгут проводов датчиков системы помощи при парковке. Установите монтажные ленты.

3. Установите датчики системы помощи при парковке. Подсоедините электрические разъемы датчиков системы помощи при парковке.

4. Установите форсунки омывателя фары. Для получения дополнительной информации обратитесь к Форсунка омывателя фары (84.20.08)

5. Установите накладку переднего бампера.

• Подсоедините электрические разъемы жгута проводов датчиков системы помощи при парковке.
• Подсоедините шланг омывателя фары к насосу омывателя.
• Вверните винты.

6. Установите молдинги крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)
