Передний карданный вал - 4.4L (Дискавери 3)

Снятие

ВНИМАНИЕ: Существует возможность неправильной установки приводного вала. Перед демонтажем запомните положение детали.

ПРИМЕЧАНИЕ: При хранении из шарниров приводного вала может просочиться небольшое количество масла. Потеря этого масла не повлияет на работу или срок службы шарнира.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Статья скопирована с ресурса (www.LRman.ru)

Поднимите и подоприте автомобиль.

2. Снимите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)

3. Снимите теплозащитный экран коробки передач. Выверните 4 болта.



4.

ВНИМАНИЕ: Отметьте положение фланца карданного вала относительно фланца ведущей шестерни.

ВНИМАНИЕ: Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

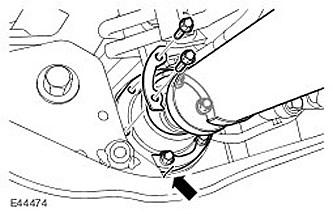

Отсоедините приводной вал от фланца привода раздаточной коробки. Выверните 6 болтов и снимите шайбы. Отбракуйте болты.





5.

ВНИМАНИЕ: Отметьте положение фланца карданного вала относительно фланца ведущей шестерни.

ВНИМАНИЕ: Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

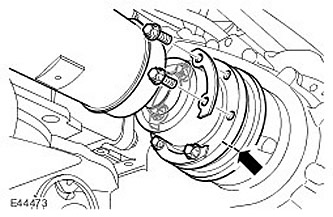

Отсоедините приводной вал от фланца привода переднего моста.

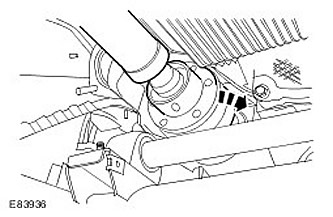

6. Снимите переднюю секцию карданного вала. Сожмите шарниры, чтобы вывести фланцы привода из зацепления.

Установка

1.

ПРИМЕЧАНИЕ: При хранении из шарниров приводного вала может просочиться небольшое количество масла. Потеря этого масла не повлияет на работу или срок службы шарнира.

Установите карданный вал.

• Очистите детали.
• Сожмите шарниры, чтобы привести фланцы привода в зацепление.

2. Закрепите карданный вал на приводном фланце переднего моста.

• Стадия 1: Затяните болты с моментом затяжки 45 Нм.
• Стадия 2: Доверните болты еще на 90 градусов.

3. Закрепите карданный вал на приводном фланце раздаточной коробки.

• Стадия 1: Затяните болты с моментом затяжки 45 Нм.
• Стадия 2: Доверните болты еще на 90 градусов.

4. Установите теплозащитный экран коробки передач. Затяните болты (момент затяжки 10 Нм).

5. Установите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)
