Главный цилиндр сцепления (Дискавери 3)

Снятие

ВНИМАНИЕ: Тормозная жидкость при попадании на лакокрасочное покрытие может повредить его. В случае пролития охлаждающей жидкости немедленно удалите ее и промойте соответствующее место водой.

1. Снимите декоративную панель со стороны водителя.

• Освободите зажим.
• Выверните 2 винта.
• Отсоедините электрический разъем.

2. Освободите штифт вилки главного цилиндра сцепления. Снимите зажим.

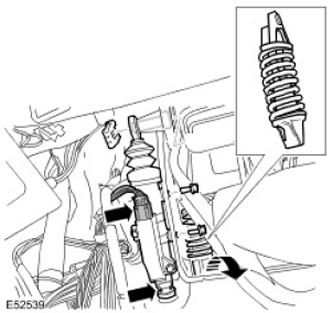

3. Снимите пружинный вспомогательный механизм педали сцепления.

4.

ВНИМАНИЕ: Прежде чем приступать к отсоединению или снятию деталей, убедитесь в чистоте зоны вокруг контактных поверхностей и соединений. Во избежание загрязнения системы закрывайте заглушками все открытые соединения.

Снимите главный цилиндр сцепления.

• Поместите емкость для сбора жидкости.
• Отсоедините электрический разъем.
• Выверните 2 болта.
• Снимите зажим.

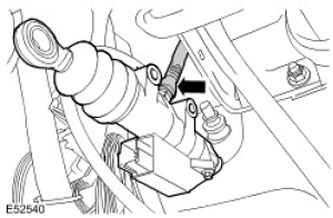

5. Снимите главный цилиндр сцепления. Отсоедините трубопровод подачи рабочей жидкости и отбракуйте уплотнительное кольцо.

Установка

1. Установите главный цилиндр сцепления.

• Подсоедините трубопровод подачи рабочей жидкости с помощью нового уплотнения.
• Установите зажим.
• Затяните болты с моментов затяжки 10 Нм.
• Подсоедините электрический разъем.
• Уберите емкость.

2. Установите пружинный вспомогательный механизм педали сцепления.

(Статья основана на данных сайта: LRman.ru)

3. Закрепите штифт вилки. Установите зажим.

4. Установите декоративную панель.

• Подсоедините электрический разъем.
• Закрепите зажим.
• Затяните винты.

5. Поднимите и подоприте автомобиль.

6. Удалите воздух из системы сцепления. Для получения дополнительной информации обратитесь к Удаление воздуха из системы сцепления.
