Педаль сцепления (Дискавери 3)

Снятие

1. Снимите усилитель тормозной системы. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов (70.50.01)

2. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)

3. Снимите декоративную панель со стороны водителя.

• Освободите зажим.
• Выверните 2 винта.
• Отсоедините электрический разъем.

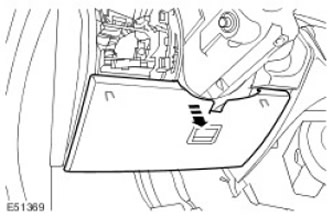

4. Снимите панель доступа панели приборов. Освободите 2 зажима.

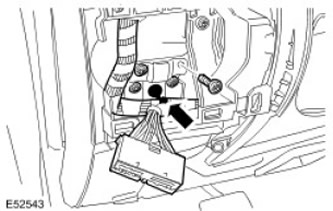

5. Снимите кронштейн педали тормоза.

• Отсоедините зажим жгута проводов.
• Выверните 4 болта Torx.

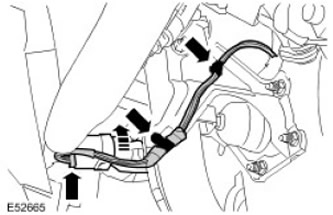

6. Отсоедините жгут электропроводки стоп-сигналов.

• Отсоедините электрический разъем.
• Освободите 2 зажима.

7. Снимите выключатель стоп-сигналов.

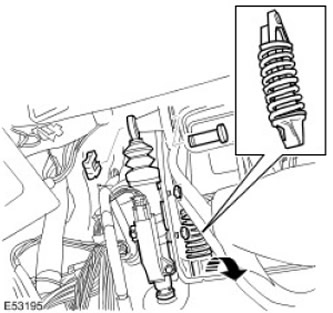

8. Снимите пружинный вспомогательный механизм педали сцепления.

9. Снимите главный цилиндр сцепления.

• Освободите штифт вилки главного цилиндра сцепления.
• Отверните 2 гайки.

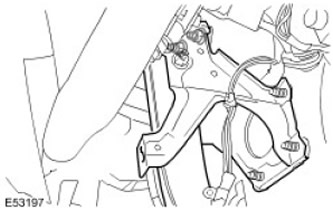

10. Снимите педаль в сборе. Отверните 2 гайки.



11.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.

Снимите накладку педали тормоза.

12. Снимите накладку педали сцепления.

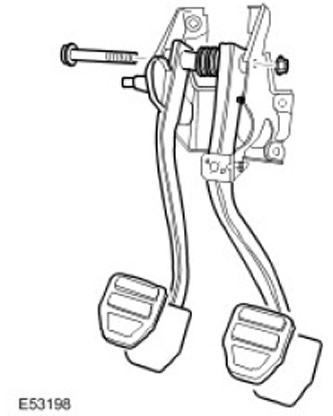

13. Снимите педали.

• Осторожно ослабьте натяжение пружины.
• Выверните болт и отбракуйте гайку.

14. Снимите 3 втулки педали.

Установка

1. Установите втулку.

• Очистите контактные поверхности деталей.
• Смажьте детали.

2. Установите педали.

• Установите стяжную пружину.
• Затяните гайку и болт с моментом затяжки 45 Нм.

3. Установите накладку педали сцепления.

4. Установите накладку педали тормоза.

5. Установите выключатель стоп-сигналов.

6. Установите педаль в сборе. Затяните гайки с моментом затяжки 25 Нм.

7. Установите главный цилиндр сцепления.

• Затяните гайки с моментом затяжки 10 Нм.
• Установите штифт вилки.

8. Установите пружинный вспомогательный механизм педали сцепления.



9. Закрепите жгут электропроводки.

• Закрепите зажимы.
• Подсоедините электрический разъем.

10. Установите кронштейн педали тормоза.

• Затяните болт Torx с моментом затяжки 10 Нм.
• Закрепите жгут электропроводки.

11. Установите панель доступа панели приборов. Закрепите зажимами.

12. Установите декоративную панель.

• Подсоедините электрический разъем.
• Закрепите зажим.
• Затяните винты.

13. Установите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)

Полная версия доступна на сайте lrman.ru

14. Установите усилитель тормозной системы. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов.
