Установка двигателя 4.4L (Дискавери 3)

Специальный инструмент

Лебедка для подъема двигателя 303-1144

Приспособление для размыкания пружинных замков топливной системы 310-D005

Съемник шаровых шарниров 205-754(LRT-54-027)

Установка

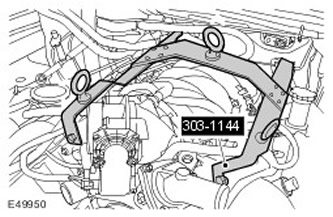

1. Установите двигатель.

• Присоедините подъемные цепи.
• Поднимите двигатель.
• Очистите контактные поверхности деталей.
• Очистите установочные штифты.

2. Осторожно опускайте двигатель, пока он не окажется приблизительно в 35 мм над опорами двигателя.

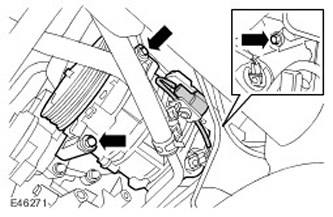

3. Установите кронштейн передней опоры двигателя.

• Затяните новые болты усилием 45 Нм, а затем доверните еще на 60 градусов.

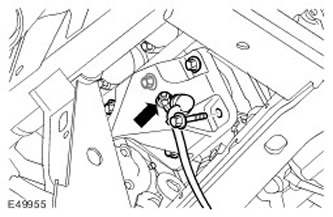

• Подсоедините провод "массы" двигателя и вверните болт (момент затяжки 25 Нм).

4. Очистите контактные поверхности деталей.

5. С помощью другого механика выровняйте двигатель относительно коробки передач и опор.

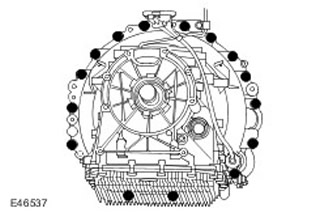

• Вверните болты крепления коробки передач.
• Затяните болты (момент затяжки 45 Нм).
• Затяните гайки опоры двигателя (момент затяжки 90 Нм).

6. Установите гибкую пластину на гидротрансформатор.

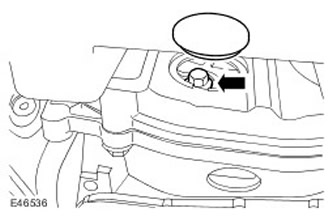

• Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.
• Равномерно, в 2 этапа, затяните болты.
• Затяните болты с моментом 15 Нм.
• Затяните болты (момент затяжки 110 Нм).
• Установите уплотнительную втулку.

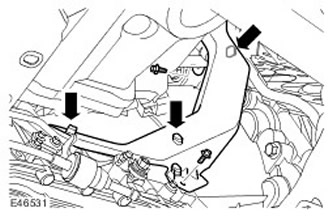

7. Установите теплозащитный экран коробки передач.

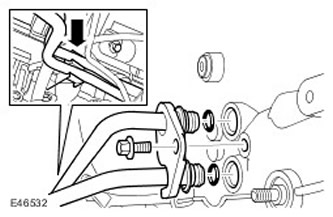

8. Установите трубопроводы системы охлаждения коробки передач.

• Очистите контактные поверхности деталей.
• Установите новые кольцевые уплотнения.
• Установите зажим.
• Затяните болт (момент затяжки 25 Нм).

Первоисточник статьи – веб-сайт (LRMAN.RU)


9. Установите компрессор кондиционера в сборе. Затяните болты (момент затяжки 25 Нм).

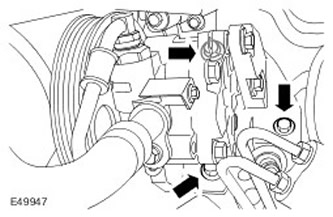

10. Установите насос усилителя рулевого управления. Затяните болты (момент затяжки 25 Нм).



11. Установите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)



12. Установите масляный радиатор двигателя на место. Затяните болт с шестигранным шлицем (момент затяжки 60 Нм).

13. Отсоедините подъемные цепи.

14. Отсоедините специальные инструменты. Снимите подъемные кронштейны.

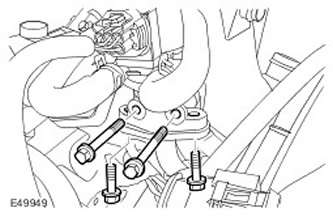

15. Установите клапан EGR в трубку EGR, а затем вставьте болты и затяните их (момент затяжки 25 Нм). Установите и выровняйте новую прокладку.

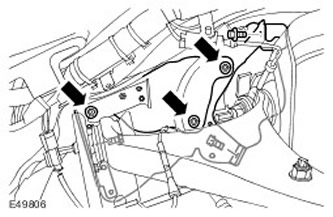

16. Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

• Вставьте и затяните болты (момент затяжки 10 Нм).
• Затяните гайки (момент затяжки 10 Нм).

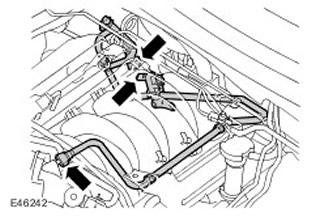

17. Присоедините топливопровод к топливной рампе.

• Очистите контактные поверхности деталей.
• Закрепите зажимы.

18. Подсоедините вакуумный шланг вакуумного усилителя тормозов к впускному коллектору.

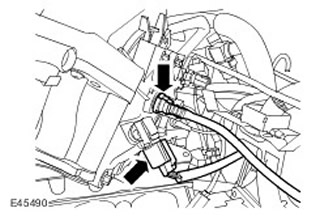

19. Подсоедините жгут электропроводки двигателя.

• Подсоедините провод "массы".
• Подсоедините электрические разъемы.
• Установите кассету.

20. Присоедините шланг адсорбера системы улавливания паров топлива ко впускному коллектору.

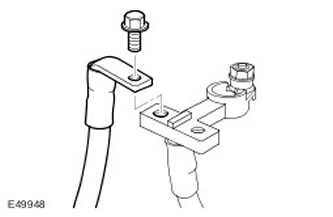

21. Присоедините положительный кабель аккумуляторной батареи к коммутационной коробке аккумуляторной батареи (BJB). Затяните болт (момент затяжки 10 Нм).

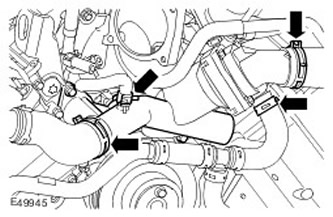

22. Присоедините и закрепите шланги охлаждающей жидкости.





23. Установите натяжитель ремня привода вспомогательных агрегатов. Затяните болт (момент затяжки 45 Нм).



24. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

25. Установите правый воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

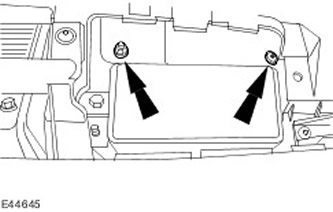

26. Установите лоток дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

27. Установите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

28. Залейте в двигатель масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)



29. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

30 . Залейте охлаждающую жидкость в систему охлаждения. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

31. Выведите капот из сервисного положения.

• Освободите 2 зажима.
• Присоедините стойки и закрепите их зажимами.
