Коленчатый вал и детали поддона картера (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Опорная плита
2	-	Коренные подшипники - нижние

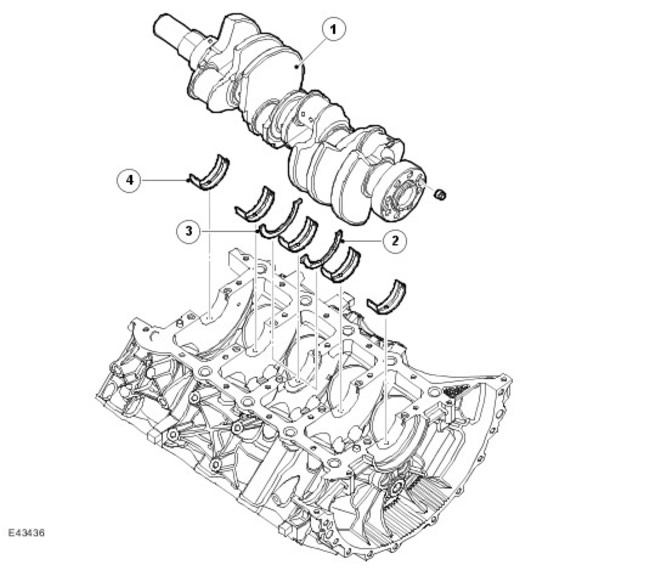

Коленчатый вал и коренные подшипники

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Коленчатый вал
2	-	Упорная шайба
3	-	Упорная шайба
4	-	Коренные подшипники - верхние

Шесть противовесов обеспечивают низкий уровень вибрации от коленчатого вала с четырьмя кривошипами, установленного на пяти подшипниках. Выполненный из чугуна коленчатый вал также имеет внутренние и вальцованные галтели для повышения прочности.



Задний сальник коленчатого вала запрессовывается в стык опорной плиты и блока цилиндров.

В качестве коренных подшипников применены алюминиевые/оловянные разъемные подшипники скольжения. По смазочной канавке в верхней части каждого подшипника масло поступает в коленчатый вал для смазки шатунных подшипников. По обеим сторонам верхней части центрального коренного подшипника установлена алюминиевая/оловянная упорная шайба.

Опорная плита

Опорная плита представляет собой конструкционное литье. Она крепится болтами к нижней части блока цилиндров и удерживает на месте коленчатый вал. Применение опорной плиты повышает жесткость. Железные вставки, расположенные в отливке под опорами коренных подшипников, позволяют минимизировать изменение зазора в подшипниках в результате теплового расширения.

Два полых штифта обеспечивают соосность опорной плиты и блока цилиндров.

Стык опорной плиты с блоком цилиндров уплотнен герметиком.

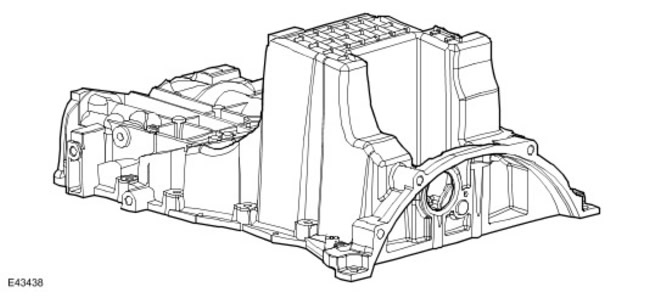

Поддон картера

Рельефный поддон картера из алюминиевого сплава крепится к опорной плите болтами. Аэродинамический поддон, крепящийся к нижней стороне опорной плиты, изолирует поддон картера от возмущений воздуха в результате вращения коленчатого вала с целью предотвращения аэрации масла и улучшения его стекания. Резиновая заглушка в задней части рельефного поддона картера закрывает доступ к болтам крепления гидротрансформатора. Сливная пробка двигателя находится в правом переднем углу масляного поддона.



Стык рельефного поддона картера и опорной плиты уплотнен герметиком.

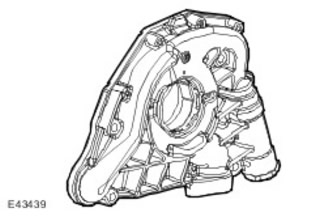

Масляный насос

Масляный насос установлен на коленчатом валу в передней части двигателя. Впускное и выпускное отверстия насоса расположены напротив масляных канавок в опорной плите.

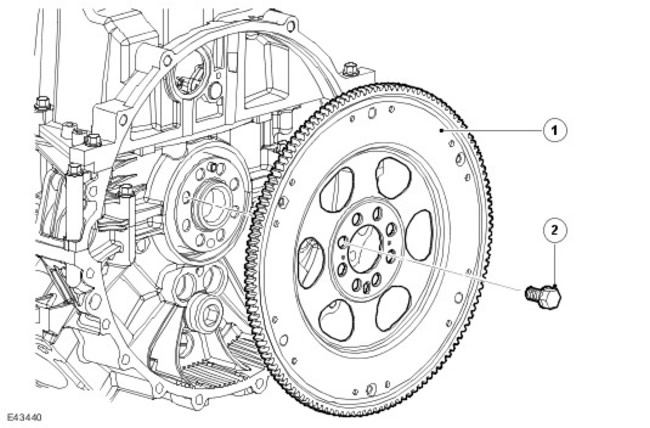

Пластина привода стартера

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Пластина привода стартера
2	-	Болт

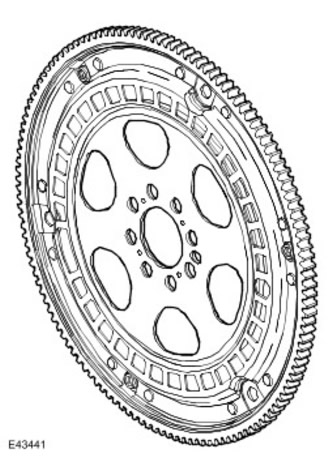

Пластина привода стартера установлена на задней части коленчатого вала. Распределительный диск датчика частоты вращения коленчатого вала приварен к передней поверхности пластины привода точечной сваркой.

Распределительный диск
