Снятие двигателя 4.4L (Дискавери 3)

Специальный инструмент

Лебедка для подъема двигателя 303-1144

Приспособление для размыкания пружинных замков 310-D005

Съемник шарового шарнира 205-754(LRT-54-027)

Снятие

1. Установите автомобиль на подъемник.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

3 . Закрепите капот в сервисном положении.

4. Снимите лоток аккумулятора. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

5. Снимите лоток дополнительного аккумулятора. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

6. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

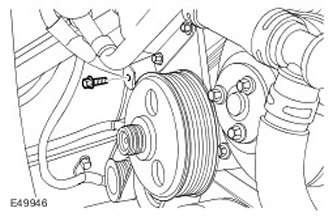

7. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

8. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

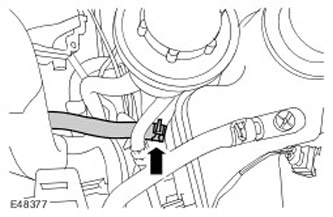

9. Отсоедините нижний шланг расширительного бачка охлаждающей жидкости. Отпустите зажим.

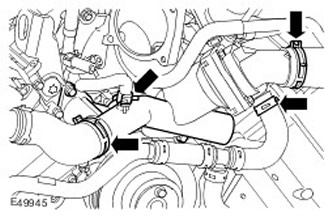

10. Отсоедините шланги охлаждающей жидкости от корпуса термостата. Освободите 2 зажима.

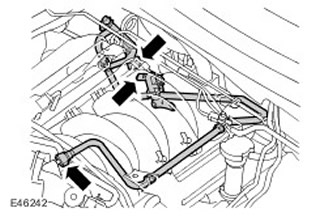

11. Отсоедините верхний шланг охлаждающей жидкости в сборе. Освободите 2 зажима.

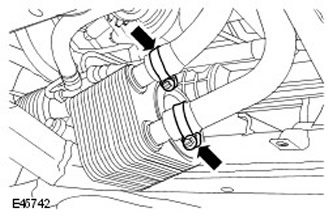

12. Отсоедините шланги охлаждающей жидкости масляного радиатора двигателя.

• Освободите 2 зажима.
• Снимите шланг в сборе.

13. Для получения доступа отведите шланг в сборе в сторону и привяжите его. Выверните болт.

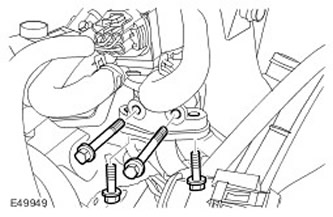

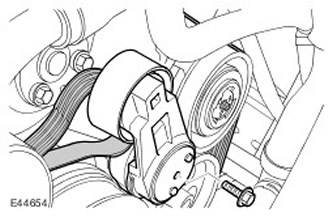

14. Снимите натяжитель ремня привода вспомогательных агрегатов. Выверните болт.



15. Снимите брызговики крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

16. Снимите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

17. Слейте моторное масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)

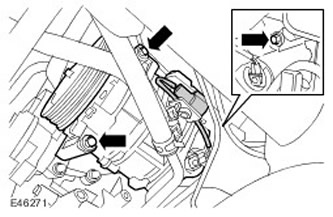

18. Отсоедините насос усилителя рулевого управления, отведите его в сторону и привяжите. Выверните 3 болта.

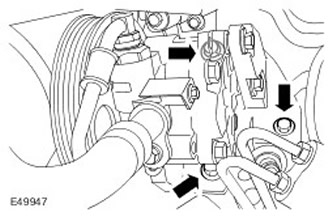

19. Отсоедините компрессор кондиционера, отведите его в сторону и привяжите. Выверните 3 болта.

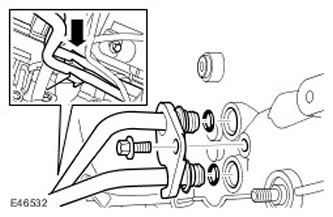

20. Отсоедините трубопроводы системы охлаждения коробки передач.

• Поставьте емкость для сбора пролитой жидкости.
• Выверните болт.
• Освободите 2 зажима.
• Отведите трубки коробки передач в сторону.

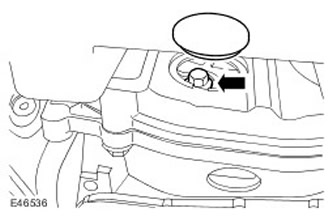

21. Высвободите планшайбу.

• Снимите уплотнительную втулку.
• Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.
• Выверните 3 болта.

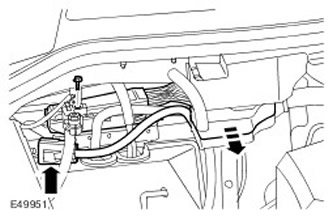

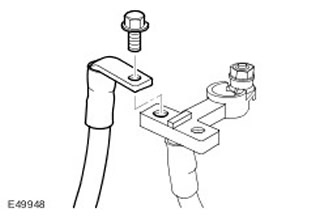

22. Отсоедините положительный провод аккумулятора от BJB.

• Выверните болт.
• Отведите положительный провод в сторону.

23. Отсоедините шланг адсорбера системы контроля паров топлива от впускного коллектора. Для получения доступа отведите шланг в сторону.



24.

ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы закрывайте все открытые соединения.

Отведите клапан EGR в сторону.

• Выверните 4 болта.
• Снимите прокладку и отбракуйте ее.

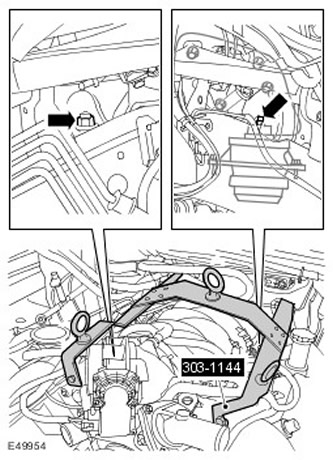

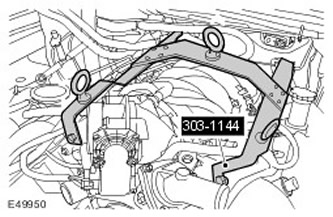

25. Установите специальный инструмент.

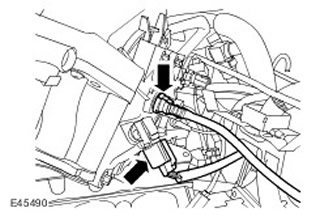

26. Отсоедините жгут электропроводки двигателя.

• Освободите кассету.
• Освободите и отсоедините 2 электрических разъема.
• Выверните болт провода массы.

27. Отсоедините вакуумный шланг вакуумного усилителя тормозов от впускного коллектора.



28. Сбросьте давление в топливном коллекторе. Подложите гигроскопическую ткань для сбора вытекающей жидкости.

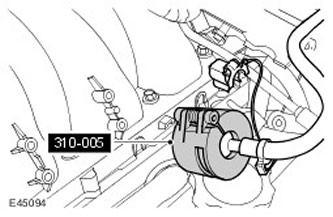

29. Используя специальный инструмент, рассоедините топливопровод. Отведите питающий топливопровод в сторону.

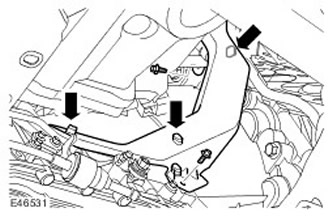

30. Освободите крепление теплозащитного экрана для получения доступа к болтам крепления коробки передач.

• Выверните 2 болта.
• Отведите экран в сторону.

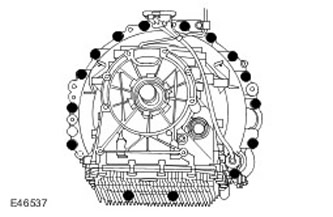

31. Выверните болты крепления коробки передач.

• Подоприте коробку передач.
• Выверните 16 болтов.

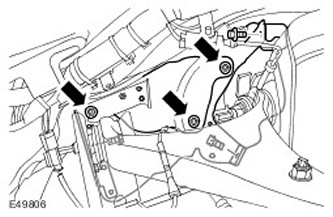

32. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.

• Выверните 3 болта.
• Отверните 3 гайки.

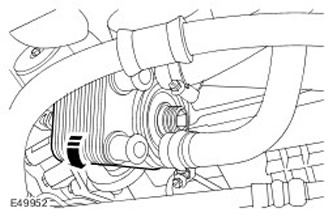

33. Ослабьте болт с шестигранным шлицем и поверните масляный радиатор двигателя в сторону для получения доступа.



34. Отверните 2 гайки опор двигателя.



35. Отсоедините двигатель от опор и коробки передач.

• Присоедините подъемные цепи.
• Поднимите правую сторону двигателя приблизительно на 35 мм.

36. Снимите кронштейн правой опоры двигателя.

• Выверните 4 болта крепления кронштейна опоры двигателя к блоку цилиндров.

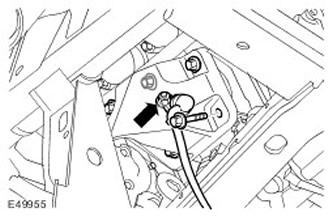

• Отсоедините провод массы двигателя от правого опорного кронштейна.

37.

ВНИМАНИЕ: Убедитесь, что гидротрансформатор остался прикреплен к коробке передач.

ВНИМАНИЕ: Действуйте осторожно, чтобы не повредить рейку рулевого механизма и дифференциал.

Осторожно и постепенно поднимите и снимите двигатель.

38. Отсоедините подъемные цепи.
