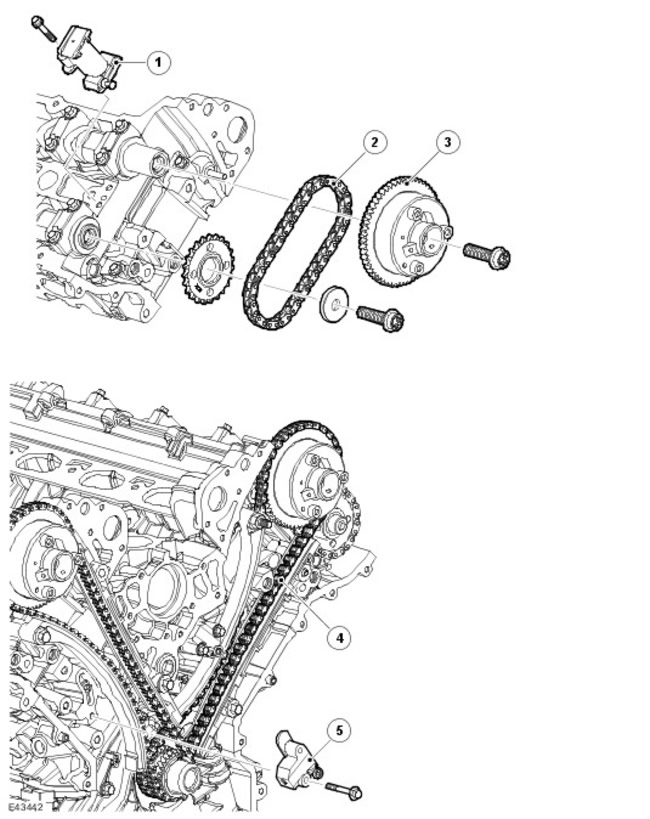

Детали механизма регулировки фаз газораспределения (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Натяжитель вторичной цепи
2	-	Вторичная цепь
3	-	Механизм изменения фаз газораспределения
4	-	Первичная цепь
5	-	Натяжитель первичной цепи

Распределительная шестерня

Многозвенные первичные и однорядные вторичные цепи приводят в движение распределительные валы каждого ряда цилиндров. Первичные цепи передают крутящий момент от двух звездочек на коленчатом валу механизмам изменения фаз газораспределения на впускных распределительных валах. Вторичные цепи передают крутящий момент от механизмов изменения фаз газораспределения звездочкам на выпускных распределительных валах.

Обе приводные звездочки крепятся на коленчатом валу шпонками. Демпфер крутильных колебаний коленчатого вала удерживает звездочки на посадочном месте. Механизмы изменения фаз газораспределения и звездочки выпускных распределительных валов имеют конструкцию, исключающую столкновение, и крепятся на валу без шпонки; крутящий момент передается через соединение "торец к торцу", в котором фрикционную нагрузку обеспечивает болт крепления механизма изменения фаз газораспределения/звездочки.



Каждая цепь имеет гидравлический натяжитель, работающий на моторном масле. Смазка первичных цепей осуществляется посредством шприцевых трубок, расположенных в передней части блока цилиндров возле звездочек привода распределительных валов. Струя масла из каждого натяжителя вторичной цепи смазывает эти цепи. Натяжители первичной цепи действуют на поворотные гибкие пластины натяжителя. Натяжители вторичной цепи действуют непосредственно на цепи. Направляющие установлены с приводной стороны первичных цепей.

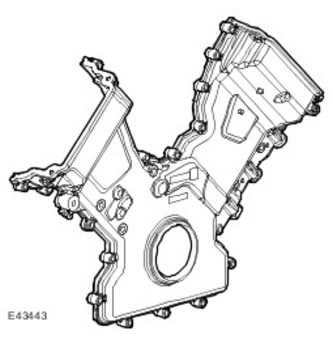

Крышка привода ГРМ

[Оригинал опубликован на портале: LRman.ru]

Выполненная из алюминиевого сплава крышка привода ГРМ закрывает передний сальник коленчатого вала (манжету из ПТФЭ). Между крышкой привода ГРМ и передней стенкой двигателя в углублении расположены прокладки из силиконового каучука.
