Правый выпускной коллектор (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

3. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

4.

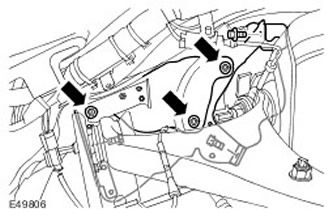

ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.

Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

• Отверните 3 гайки.
• Выверните 3 болта.

(Оригинал статьи можно найти тут lrman.ru)

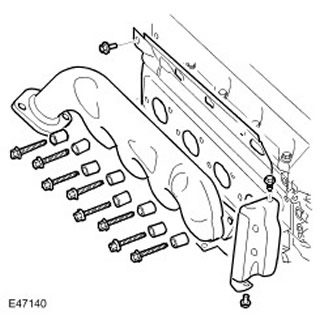

5. Снимите выпускной коллектор.

• Выверните 8 болтов.
• Соберите дистанционные втулки и отбракуйте болты.
• Выверните болт крепления прокладки/теплозащитного экрана.
• Отбракуйте прокладку/теплозащитный экран.

Установка

1. Очистите контактные поверхности деталей.

2. Установите выпускной коллектор.

• Установите прокладку/теплозащитный экран.
• Затяните болт теплозащитного экрана (момент затяжки 25 Нм).

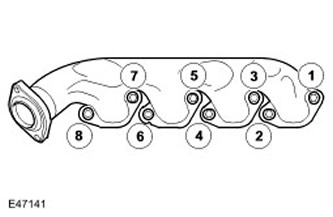

• Равномерно и постепенно затяните болты в указанной последовательности с моментом 20 Нм.

3.

ПРИМЕЧАНИЕ:Теплозащитный экран состоит из трех частей.

Установите теплозащитные экраны верхнего рычага подвески и трубопровода тормозной системы.

• Вверните болты.
• Заверните гайки.

4. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

5. Установите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
