Снятие и установка радиатора 4.4L (Дискавери 3)

Снятие

1. Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.

Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

4. Снимите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)

5. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

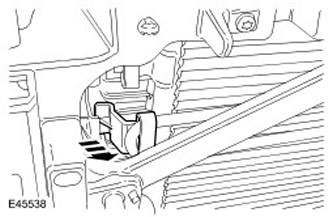

6. Снимите кожух нижнего вентилятора.

• Освободите 2 зажима нижнего кожуха вентилятора.
• Освободите и снимите кожух вентилятора охлаждения с радиатора.

[Статья основана на данных сайта www.lrman.ru]

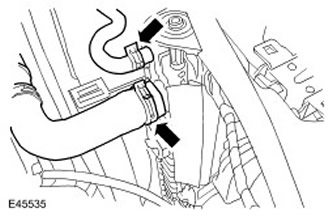

7. Отсоедините шланг расширительного бачка. Освободите зажим.



8. Отсоедините верхний шланг радиатора. Освободите зажим.



9.

ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

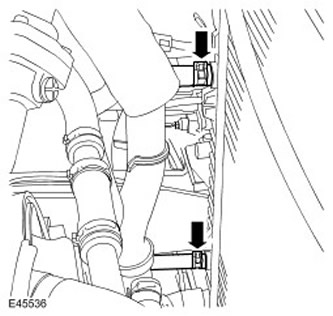

Отсоедините шланги охладителя трансмисионной жидкости.

• Освободите 2 зажима.
• Поставьте емкость для сбора пролитой жидкости.

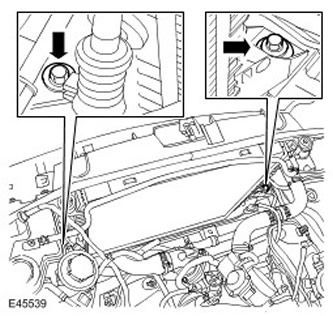

10. Снимите штифты крепления радиатора. Сожмите 2 зажима.

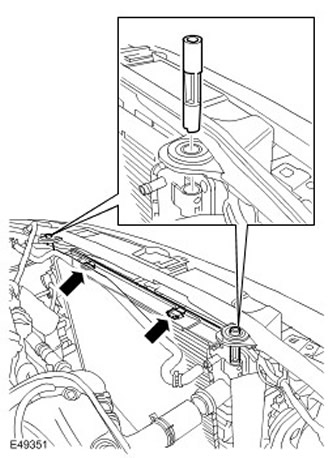

11. Снимите верхний дефлектор радиатора. Освободите 2 зажима.

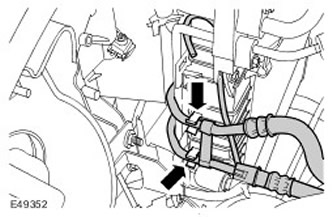

12. Снимите теплообменник усилителя рулевого управления.

• Отпустите зажимы.
• Отведите шланг в сторону и привяжите.

13. Снимите шланг сапуна переднего дифференциала.



14. Снимите зажим с трубки теплообменника усилителя рулевого управления.



15. Выверните болт крепления трубопровода кондиционера.

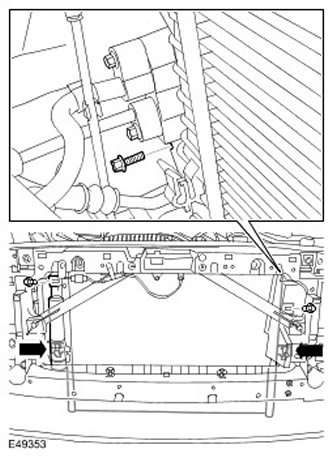

16. Снимите конденсатор кондиционера.

• Выверните два болта.
• Освободите из 2 зажимов.

17. Снимите радиатор.

• Требуется защита деталей от повреждений.
• С посторонней помощью снимите радиатор.
• Выверните 2 болта крепления радиатора.

Установка

1. Установите радиатор.

• Снимите с деталей защитные приспособления.
• С посторонней помощью установите радиатор.
• Выровняйте радиатор.
• Вверните болты крепления радиатора.
• Затяните болты (момент затяжки 25 Нм).

2. Установите конденсатор кондиционера.

• Закрепите в зажимах.
• Затяните болты (момент затяжки 6 Нм).

3. Вверните болт крепления трубопровода кондиционера. Затяните болт (момент затяжки 10 Нм).

4. Установите зажим на трубку теплообменника усилителя рулевого управления.

5. Установите верхний дефлектор радиатора.

6. Установите теплообменник усилителя рулевого управления. Закрепите тремя зажимами.

7. Установите штифты крепления радиатора.

8. Присоедините шланги охладителя трансмисионной жидкости. Установите зажимы.

9. Наденьте верхний шланг радиатора. Установите зажим.

10. Наденьте нижний шланг радиатора. Установите зажим.

11. Наденьте шланг расширительного бачка системы охлаждения на верхний патрубок радиатора. Наденьте зажим на шланг расширительного бачка системы охлаждения.

12. Установите кожух нижнего вентилятора.

• Установите нижний кожух вентилятора.
• Установите 2 зажима на нижний кожух вентилятора.

13. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

14. Установите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)

15. Заправьте охлаждающей жидкостью систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

16. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

17. Проверьте уровень трансмиссионной жидкости в автоматической коробке передач.
