Снятие и установка радиатора 2.7L (Дискавери 3)

Снятие

Для всех автомобилей

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, например ожога.

Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

4. Снимите нижний кожух вентилятора системы охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

5. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

6. Снимите левую фару головного света в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

7. Снимите расширительный бачок охлаждающей жидкости. Выверните 2 болта.

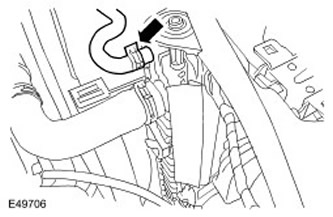

8. Отсоедините шланг для удаления воздуха из радиатора. Освободите зажим.

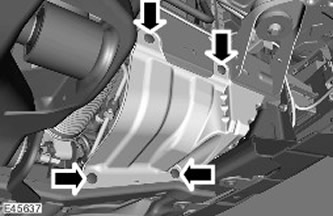

9. Снимите брызговик правого переднего крыла. Снимите 4 зажима.



10.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

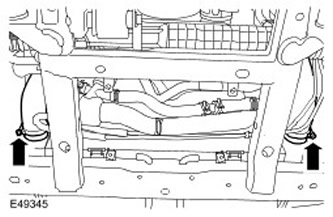

Отсоедините впускной шланг охладителя наддувочного воздуха.

• Освободите зажим.
• Отведите в сторону и привяжите.

11.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

Отсоедините выпускной шланг охладителя наддувочного воздуха.

• Освободите зажим.
• Отведите в сторону и привяжите.

12. Отсоедините верхний шланг радиатора.

• Освободите зажим.
• Отведите в сторону и привяжите.

13. Отсоедините нижний шланг радиатора.

• Освободите зажим.
• Отведите в сторону и привяжите.

14. Отведите воздухозаборник двигателя в сторону двигателя и привяжите.

Автомобили с автоматической коробкой передач

15.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

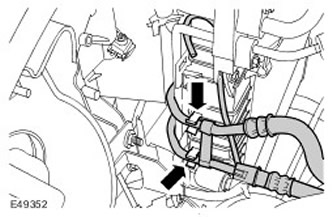

Отсоедините 2 трубки охладителя трансмиссионной жидкости.

• Освободите зажимы.
• Установите емкость для сбора пролитой жидкости.
• Отведите в сторону и привяжите.

Для всех автомобилей

16. Отсоедините магистраль охладителя топлива. Освободите зажим.

17. Снимите штифты крепления радиатора. Освободите зажимы.

18. Снимите верхний дефлектор радиатора. Освободите 2 зажима.

19. Снимите охладитель рабочей жидкости усилителя рулевого управления.

• Освободите 2 зажима.
• Отведите шланг в сторону и привяжите.

20. Снимите шланг сапуна переднего дифференциала.



21. Снимите зажим крепления трубки охладителя рабочей жидкости усилителя рулевого управления.





22. Снимите конденсатор кондиционера.

• Выверните 3 болта.
• Освободите 2 зажима.

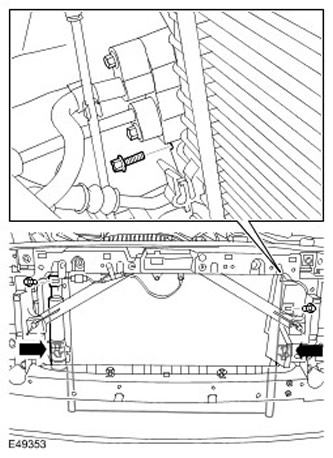

23. Освободите радиатор.

• Выверните 2 болта.
• Поднимите радиатор, чтобы снять его с креплений.

24. Наклоните конденсатор кондиционера вперед, от радиатора.

25.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

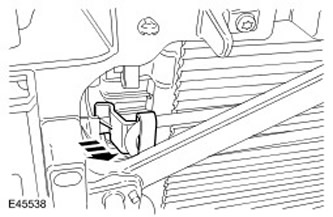

Снимите 2 зажима, которыми радиатор крепится к охладителю наддувочного воздуха.

26.

ВНИМАНИЕ: При выполнении данной операции необходимо защищать радиатор.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Осторожно снимите радиатор.

27.

ПРИМЕЧАНИЕ: Отметьте положение его установки.

Снимите шланг охладителя топлива. Освободите зажим.

28. Снимите нижний дефлектор радиатора.



29. Снимите резиновые опоры радиатора.

Установка

Для всех автомобилей

1. Установите резиновые опоры радиатора.

2. Установите нижний дефлектор радиатора.

3. Наденьте шланг охладителя топлива. Затяните зажим.

4.

ВНИМАНИЕ: При выполнении данной операции необходимо защищать радиатор.

Осторожно установите радиатор.

5. Установите 2 зажима, которыми радиатор крепится к охладителю наддувочного воздуха.

6. Выровняйте радиатор.

• Поднимите радиатор на его крепления.
• Затяните болты (момент затяжки 25 Нм).

7. Присоедините конденсатор кондиционера.

• Снимите и отбракуйте 2 проволочные стяжки.
• Поднимите узел в зажимы.
• Затяните болт (момент затяжки 6 Нм).

8. Установите шланг сапуна переднего дифференциала.

9. Установите охладитель рабочей жидкости усилителя рулевого управления. Закрепите 3 зажимами.

10. Установите верхний дефлектор радиатора.

11. Установите штифты крепления радиатора.

12. Присоедините магистраль охладителя топлива. Закрепите зажимом.

Автомобили с автоматической коробкой передач

13. Присоедините шланги охладителя трансмиссионной жидкости. Установите зажимы.

Для всех автомобилей

14. Установите нижний шланг радиатора. Закрепите зажимом.

15. Освободите воздухозаборник. Снимите и отбракуйте проволочную стяжку.

16. Присоедините верхний шланг радиатора.

• Снимите и отбракуйте проволочную стяжку.
• Закрепите зажимом.

17 . Присоедините нижний шланг радиатора.

• Снимите и отбракуйте проволочную стяжку.
• Закрепите зажимом.

18. Присоедините выпускной шланг наддувочного воздуха. Затяните зажим (момент затяжки 10 Нм).

19. Присоедините впускной шланг наддувочного воздуха. Затяните зажим (момент затяжки 10 Нм).



20. Установите брызговик правого переднего крыла. Установите 4 зажима.

21. Закрепите расширительный бачок охлаждающей жидкости. Затяните два болта крепления (момент затяжки 10 Нм).

22. Присоедините шланг для удаления воздуха из радиатора. Закрепите зажимом.

23. Установите левую фару головного света в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

24. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

25. Установите нижний кожух вентилятора системы охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

26. Подсоедините провод "массы" аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

27. Заправьте охлаждающей жидкостью систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

Автомобили с автоматической коробкой передач

28. Проверьте уровень трансмиссионной жидкости в автоматической коробке передач.
