Устройство и техническое описание 2.7L (Дискавери 3)

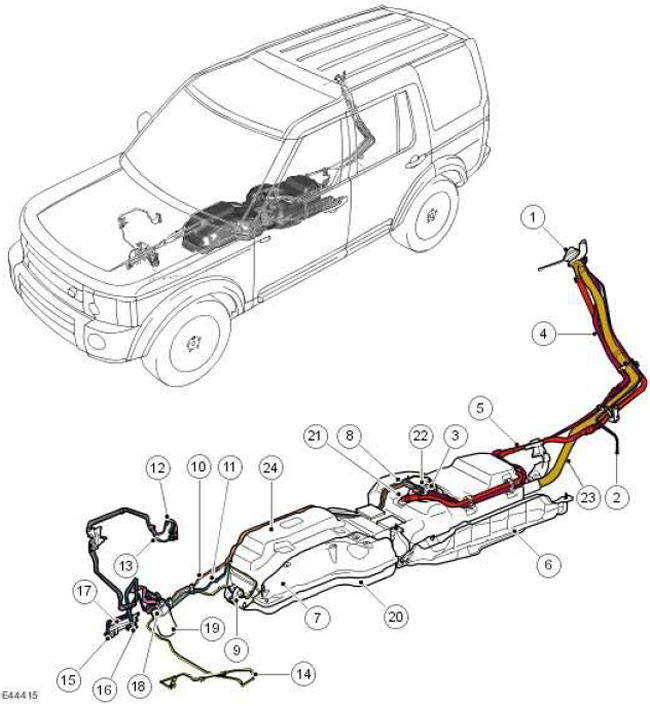

Расположение узлов системы подачи топлива

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Крышка заливной горловины и шнур
2	-	Трубка сапуна заднего дифференциала
3	-	Модуль топливного насоса в сборе
4	-	Трубопровод вентиляции топливного бака
5	-	Трубка сапуна топливного бака
6	-	Теплозащитный экран
7	-	Крышка
8	-	Трубопровод - питающий насос факельного подогревателя (FBH) (если имеется)
9	-	Насос FBH (если имеется)
10	-	Трубопровод - от насоса к фильтру (подача топлива)
11	-	Трубопровод - от фильтра к модулю насоса (возврат топлива)
12	-	Трубопровод - от фильтра к двигателю (подача топлива)
13	-	Трубопровод - от двигателя к охладителю топлива (возврат топлива)
14	-	Трубопровод - от насоса FBH к FBH (если имеется)
15	-	Трубопровод - от охладителя топлива к фильтру (возврат топлива)
16	-	Трубопровод - от топливного насоса высокого давления к охладителю топлива (возврат топлива)
17	-	Охладитель топлива
18	-	Кронштейн топливного фильтра
19	-	Топливный фильтр в сборе
20	-	Рама
21	-	Трубопровод - от топливного насоса к фильтру (подача топлива)
22	-	Трубопровод - от фильтра к модулю насоса (возврат топлива)
23	-	Заливной патрубок
24	-	Топливный бак

Общие сведения

К основным узлам топливной системы двигателя TdV6 относятся топливный бак, модуль топливного насоса, топливный фильтр, охладитель топлива, заливной патрубок с крышкой в сборе и два датчика уровня топлива.

Топливная система двигателя TdV6 - это система впрыска под высоким давлением с общим нагнетательным трубопроводом. В данной системе применяется установленный на двигателе и приводимый им насос высокого давления, который обеспечивает подачу топлива с постоянным давлением в топливный коллектор с общим нагнетательным трубопроводом, где оно распределяется по всем форсункам. Для получения дополнительной информации обратитесь к Fuel Charging and Controls (303-04C Fuel Charging and Controls -2.7L Diesel)
