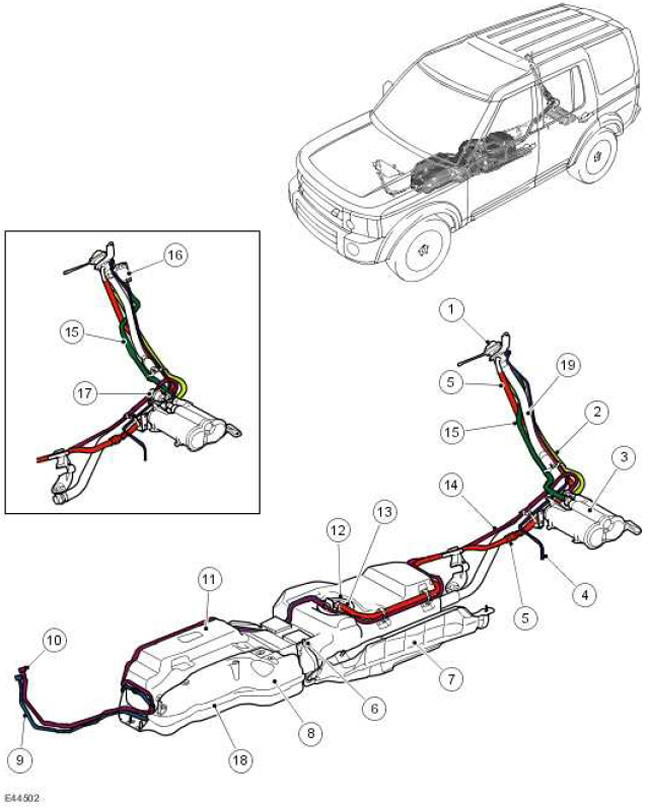

Расположение узлов системы подачи топлива
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Крышка заливной горловины и шнур |
| 2 | - | Тройник трубки сапуна в угольный адсорбер |
| 3 | - | Угольный адсорбер |
| 4 | - | Трубка сапуна заднего дифференциала |
| 5 | - | Трубка сапуна топливного бака |
| 6 | - | Крепежный винт (6 шт.) |
| 7 | - | Теплозащитный экран |
| 8 | - | Крышка |
| 9 | - | Трубопровод - топливный насос к двигателю (подача) |
| 10 | - | Продувочный трубопровод угольного адсорбера |
| 11 | - | Топливный бак |
| 12 | - | Модуль топливного насоса в сборе |
| 13 | - | Соединение трубок сапуна топливного бака |
| 14 | - | Трубопровод соединения клапана продувки с угольным адсорбером |
| 15 | - | Трубопровод вентиляции угольного адсорбера |
| 16 | - | Фильтр DMTL (только для стран Северной Америки) |
| 17 | - | Насос DMTL (только для стран Северной Америки) |
| 18 | - | Рама |
| 19 | - | Заливной патрубок |
Общие сведения
К основным узлам топливной системы двигателя 4.0L V6 относятся топливный бак, модуль топливного насоса, заливная горловина топливного бака в сборе и два датчика уровня топлива.
В топливной системе двигателя 4.0L V6 применяется модуль топливного насоса, установленный в топливном баке и обеспечивающий постоянный уровень давления в топливных коллекторах, из которых топливо подается в форсунки. Топливные коллекторы и форсунки рассматриваются в разделе "Топливная система и система зарядки" для двигателя 4.0L V6. Для получения дополнительной информации обратитесь к Fuel Charging and Controls (303-04A Fuel Charging and Controls - 4.0L)
Источник статьи расположен на сайте: lrman.ru
Система понижения токсичности отработавших газов рассматривается в разделе "Система понижения токсичности отработавших газов" для двигателя 4.0L V6. Для получения дополнительной информации обратитесь к Engine Emission Control (303-08A)
