Погружной топливоподкачивающий модуль: до мая 2003 года (Фрилендер 1)

ПРЕДОСТЕРЕЖЕНИЕ: Если в баке много топлива, то откачайте его через заливную горловину, при помощи специальной установки, до уровня ниже топливоприёмника.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Откройте правую заднюю дверь и дверь задка.

3. Сложите правое заднее сиденье вперед.

4. Отстегните 3 кнопки крепления переднего и заднего ковриков.

5. Сдвиньте назад коврик багажного отделения, чтобы получить доступ к служебному лючку.

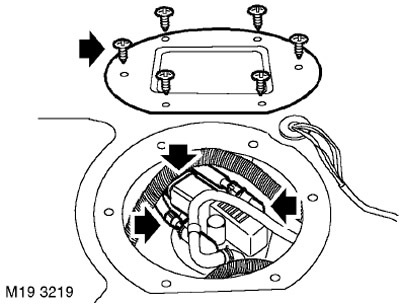

6. Выверните 6 винтов крепления крышки служебного лючка.

7. Снимите крышку служебного лючка.

8. Отсоедините электрический разъём от топливоподкачивающего модуля.

9. Для облегчения последующей сборки пометьте топливные шланги, ослабьте хомут и снимите шланг топливоподающий и шланг обратного слива.

ПРЕДОСТЕРЕЖЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.

10. Автомобили с топливным обогревателем салона: Ослабьте хомут и отсоедините шланг подачи топлива на обогреватель.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

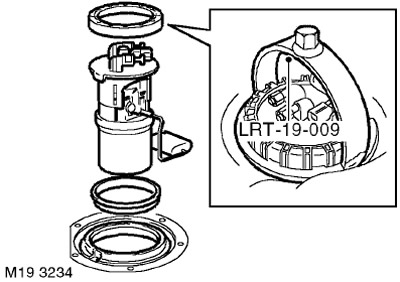

11. При помощи приспособления LRT-19-009 снимите стопорное кольцо с корпуса топливоподкачивающего модуля.

12. Снимите топливоподкачивающий модуль с уплотнительным кольцом.

Установка

1. Очистите корпус топливоподкачивающего модуля и привалочные поверхности на топливном баке.

2. Установите уплотнительное кольцо на топливоподкачивающий модуль.

3. Установите в бак топливоподкачивающий модуль и приспособлением LRT-19-009 поставьте на место стопорное кольцо.

4. Автомобили с топливным обогревателем салона: Присоедините шланг подачи топлива на обогреватель и закрепите его хомутом.

5. Присоедините шланги топливоподающей магистрали и обратного слива, ориентируясь по ранее нанесённым меткам.

6. Подсоедините электрический разъём к топливоподкачивающему модулю.

7. Установите на место крышку служебного лючка.

Материал заимствован с веб-сайта (www.lrman.ru)

8. Уложите на место коврик и закрепите его кнопками.

9. Установите заднее сиденье в первоначальное положение.

10. Закройте заднюю дверь и дверь задка.

11. Присоедините "отрицательную" клемму аккумуляторной батареи.
