Vremensko paljenje i redoslijed paljenja cilindara (Discovery 1)

Provjera i podešavanje - slike 13 i 14

Tehnički uvjeti

Model motora	Kut prethodnje paljenja, stupnjevi, prije GMT/okretaja u minuti
35D/36D	5±1 / 800
Discovery	5±1 / 800
40D	8±1 / 800
Redoslijed paljenja cilindra	1-8-4-3-6-5-7-2
Smjer vrtnje rotora razdjelnika	U smjeru kazaljke na satu

Kut vremena paljenja kontrolira elektronička upravljačka jedinica.

Provjerite je li paljenje isključeno.

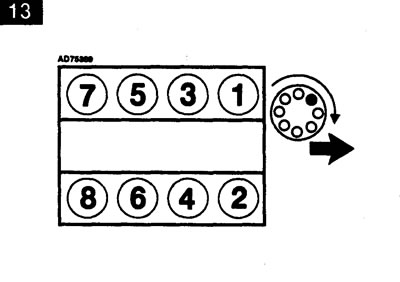

Provjerite smjer vrtnje rotora visokonaponskog razdjelnika i redoslijed paljenja cilindara, slika 13.

Provjerite jesu li visokonaponske žice ispravno spojene.

Spojite stroboskopsko svjetlo.

Odvojite vakuumsko crijevo od razdjelnika visokog napona.

Pokrenite motor.

Pustite motor da radi u praznom hodu.

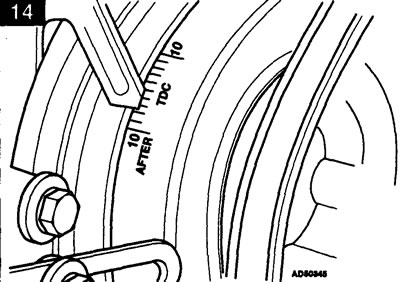

Provjerite kut paljenja slika 14.

Podesite vrijeme paljenja okretanjem razdjelnika visokog napona.

Isključite paljenje.

Spojite vakuumsko crijevo na razdjelnik visokog napona.
