V8 pumpa servo upravljača (Range Rover 3)

Prije odspajanja akumulatora provjerite jesu li ispunjeni svi zahtjevi i uvjeti sadržani u odjeljku o odspajanju akumulatora.

OPĆE INFORMACIJE, Mjere opreza pri radu s električnom opremom.

Demontaža

1. Postavite automobil na dizalo.

2. Odspojite negativni pol s akumulatora.

3. Uklonite zaštitni štit.

VANJSKI DIJELOVI, POPRAVCI, Zaštita motora - prednja.

4. Otpustite 2 vijka zatezača remena.

5. Otpustite napetost remena okretanjem zatezača do kraja u smjeru suprotnom od kazaljke na satu.

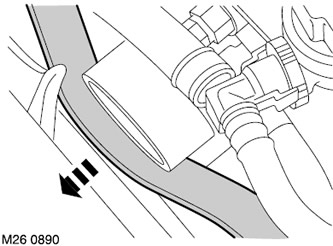

6. Skinite remen s remenice zatezača.

7. Skinite remen s pogonske remenice pumpe servoupravljača.

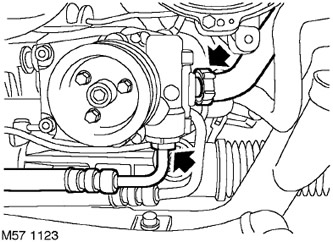

8. Stavite posudu ispod pumpe servo upravljača, odvojite cjevovod i ispustite radnu tekućinu. Zatvorite priključne otvore čepovima.



9. Otpustite stezaljku i odvojite dovodno crijevo od pumpe servoupravljača. Zatvorite priključne otvore čepovima.

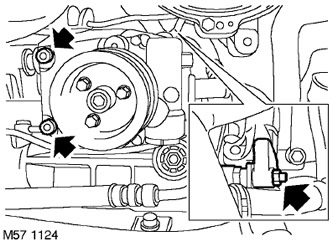

10. Uklonite 2 imbus vijka i 1 maticu. Uklonite pumpu servoupravljača.

NAPOMENA: Nemojte dalje rastavljati ako se komponenta uklanja samo radi lakšeg pristupa.

11. Držite osovinu pumpe imbus ključem i odvrnite vijke koji pričvršćuju pogonsku remenicu pumpe.

12. Odvijte vijke i uklonite pogonsku remenicu pumpe servoupravljača.

13. Uklonite 5 vijaka i nosače s pumpe servoupravljača.

Skupština

1. Ugradite nosače na pumpu servoupravljača i zategnite 5 vijaka momentom od 25 Nm.

2. Postavite pogonsku remenicu na osovinu pumpe i zategnite vijke rukom.

3. Držeći osovinu crpke inbus ključem, zategnite 3 vijka koji pričvršćuju pogonsku remenicu pumpe momentom od 25 Nm.

4. Ponovno postavite pumpu servoupravljača i zategnite pričvrsne vijke i pričvrsnu maticu. Zategnite pričvrsne vijke pumpe momentom od 10 Nm, a maticu za pričvršćivanje momentom od 25 Nm.

5. Uklonite spojne blokove, stavite dovodno crijevo i zategnite stezaljku crijeva.

6. Očistite pumpu servoupravljača i priključak cijevi.

7. Ugradite novi O-prsten na kraj cjevovoda, spojite cjevovod na pumpu i zategnite maticu visokotlačnog priključka momentom od 25 Nm.



8. Postavite pogonski remen priključka na sve remenice osim na remenicu zatezača.

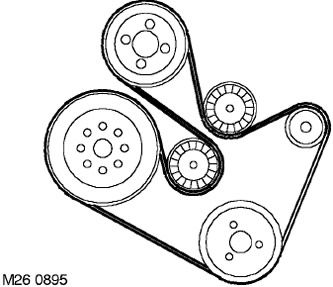

9. Postavite remen na remenicu zatezača. Provjerite ide li pogonski remen oko svih remenica.

10. Postavite napetost na pogonskom remenu priključka.

11. Zategnite vijke zatezača momentom od 30 Nm.

12. Ponovno postavite zaštitni štit.

VANJSKI DIJELOVI, POPRAVCI, Zaštita motora - prednja.

13. Spojite negativni pol na bateriju.

14. Dodajte radnu tekućinu do potrebne razine i uklonite zrak iz sustava.

UPRAVLJAČ, PODEŠAVANJA, Servo (PAS) - odzračivanje.
