Első féknyereg (Discovery 1)

Tartalomjegyzék: Eltávolítás ⇩ Javítás ⇩ Külső dugattyúk beszerelése ⇩ Belső dugattyúk ⇩ Telepítés ⇩

Eltávolítás

1. Szerelje le az első kerekeket.

2. Húzza félre a fékcső rugóvédőjét.

3. Használjon megfelelő bilincset a fékcső rögzítéséhez, hogy megakadályozza a fékfolyadék szivárgását.

4. Válassza le a fékcsövet a tömlőről. Dugd be a csövet.

5. Távolítsa el a rögzítőcsapokat és a fékbetéteket. Ha a betétek újratelepítését tervezi, jelölje meg a telepítési helyeket.

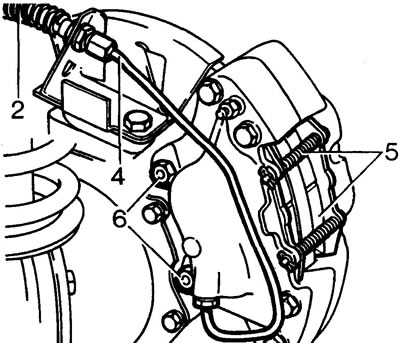

6. Lazítsa meg a rögzítőcsavarokat és vegye le a féknyerget.

6. Lazítsa meg a rögzítőcsavarokat és vegye le a féknyerget.

Javítás

Megjegyzés: Ne válassza szét a féknyereg feleit.

7. Mossa le a féknyerget féktisztítóval.

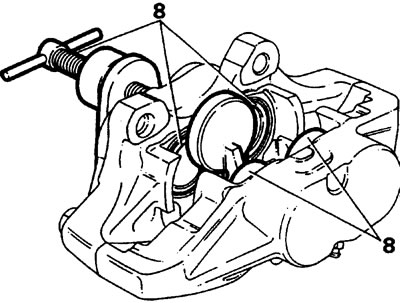

8. Az LRT-70-500 szorítóval helyezze be a féknyereg belső felének dugattyúit a házba. Egy fahasáb és sűrített levegő segítségével állítsa be a dugattyú kioldási sebességét, majd nyomja ki a dugattyúkat a féknyereg külső feléből.

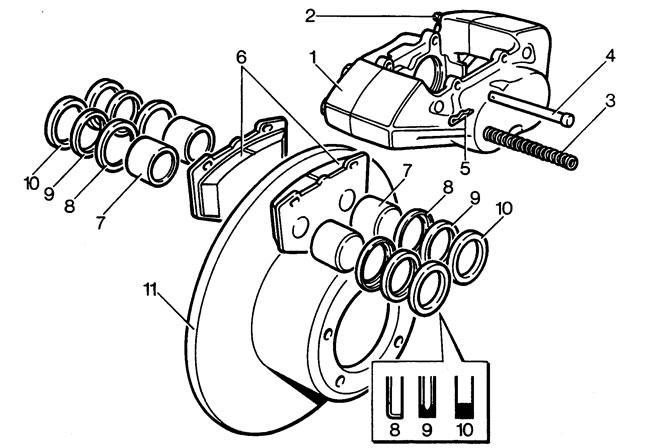

1 - féknyereg, 2 - leeresztő csavar, 3 - zajcsökkentő rugók, 4 - rögzítőcsap, 5 - sasszeg, 6 - fékbetétek, 7 - dugattyú, 8 - gumiharang tartó, 9 - gumiharang, 10 - olajtömítés, 11 - féktárcsa.

9. Jelölje meg a dugattyú beszerelési helyeit.

10. Egy kampó segítségével távolítsa el a csizmatartót.

11. Óvatosan távolítsa el a gumiharangot és a tömítést. Vigyázzon, nehogy megsértse a féknyereg testének hornyait.

12. Mossa le a féknyereg dugattyúit és hengereit féktisztítóval. Ha a dugattyún vagy a hengeren bármilyen horzsolás vagy karcolás látható, cserélje ki a féknyerget.

Külső dugattyúk beszerelése

13. Kenje meg az új tömítést tiszta fékfolyadékkal. Helyezze kézzel az olajtömítést a féknyereg hengerének hornyába. Az olajtömítő gyűrű és a tömítés mérete nem azonos: érezni fogja, ahogy az olajtömítő gyűrű kijön a horonyból.

14. Kenje meg a megfelelő dugattyút fékfolyadékkal. Helyezze be kézzel a dugattyút a féknyeregbe. A dugattyúfejnek körülbelül 8 mm-rel ki kell állnia a féknyeregből.

15. Kenje meg az új porvédő gumiharangot fékfolyadékkal, helyezze a porvédő gumiharangot a dugattyúra, és illessze be a féknyereg hornyába. Az LRT-70-500 szorítóval nyomja be a csizmatartót.
