Vezérműszíj (Discovery 1)

Eltávolítás

Megjegyzés: Ha a szíjat csak a vezérműtengely lánckerekeiről kell eltávolítani, akkor nem kell eltávolítani a segédszíjat, a főtengely-szíjtárcsát vagy az alsó szíjburkolatot.

1. Szerelje le a segédberendezés hajtószíját.

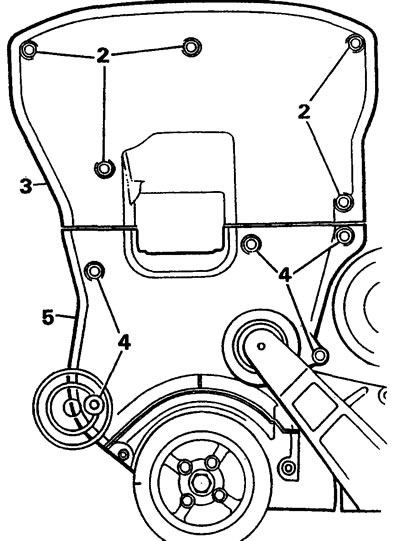

2. Távolítsa el a felső szíjburkolat 5 csavarját.

3. Távolítsa el a felső burkolatot.

4. Távolítsa el a központi szíjburkolat 5 csavarját.

5. Távolítsa el a középső fedelet.



6. Forgassa el a főtengelyt, amíg a vezérműtengely fogaskerekeinek jelölései egy vonalba nem esnek (az 1. henger dugattyúja 90 fokkal a felső holtpont előtt).

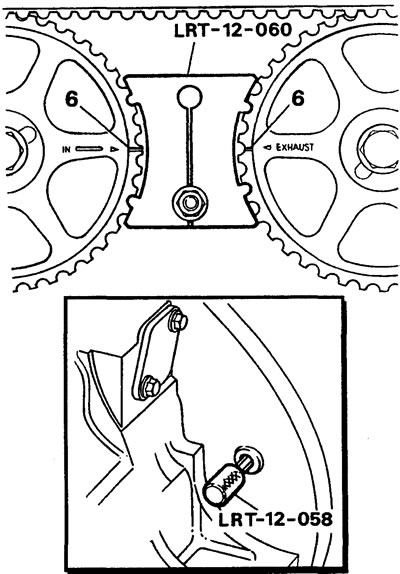

7. Helyezze be az LRT-12-058 csapot a lendkerékbe.

8. Szerelje be az LRT-12-060 vezérműtengely-rögzítő szerszámot.

Az adatok a weboldalról származnak www.LRman.ru

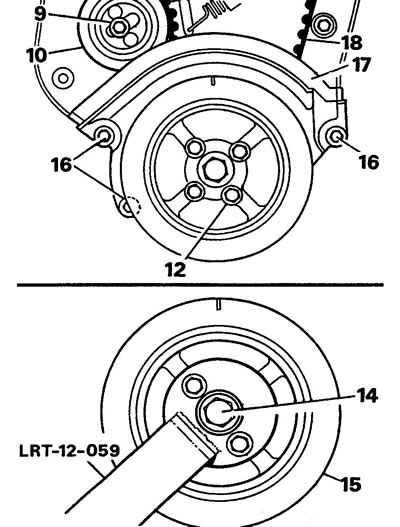

9. Lazítsa meg a vezérműszíj feszítőcsavarját.



10. Távolítsa el a feszítőt a szíjtól.

11. Húzza meg enyhén a csavart.

12. Csavarja le a főtengely-szíjtárcsát a fogaskerékhez rögzítő 4 csavart.

13. Szerelje fel az LRT-12-059 kulcsot a szíjtárcsára, és rögzítse a kulcsot két csavarral.

14. A szíjtárcsát az LRT-12-059 kulccsal tartva csavarja ki a főtengely középső csavarját.

15. Távolítsa el a reteszt és a szíjtárcsát.

16. Távolítsa el az alsó szíjburkolatot.



17. Ha a régi szíjat újra szeretné szerelni, jelölje meg a forgásirányát krétával.

18. Vegye le az övet.

Figyelem: A szíjat csak kézzel távolítsa el, mivel a fém emelők károsíthatják a szíjat és a fogaskerekeket. Ne forgassa a motor tengelyeit leszerelt szíjjal. Ne csavarja vagy hajlítsa meg az övet. A minimális szíjhajlítási sugár 50 mm. Ne szereljen fel olajjal szennyezett szíjat. A szíj cseréje 160 000 km után; a szíj újraszerelése 80 000 km után nem ajánlott.

Telepítés

1. Húzza fel a szíjat a főtengelytől kezdve az óramutató járásával ellentétes irányba, lazaság nélkül a hajtóágban. Helyezze fel a régi szíjat a forgásiránynak megfelelően.

2. Szerelje fel az alsó szíjburkolatot, és húzza meg a három rögzítőcsavart az ajánlott nyomatékkal.



3. Szerelje be a főtengely-szíjtárcsát.

4. Szerelje fel az LRT-12-059 reteszt a szíjtárcsára.

5. Húzza meg a főtengely középső csavarját az ajánlott nyomatékkal.

6. Húzza meg a szíjtárcsát a fogaskerékhez rögzítő 4 csavart.

7. Távolítsa el az LRT-12-059 kulcsot és az LRT-12-060 bilincset.

Szíjfeszesség

1. Lazítsa meg a feszítőcsavart.

2. Alkalmazzon 40 Nm nyomatékot a feszítő excentercsavarjára, majd engedje el.

3. Húzza meg a feszítőcsavart.

4. Távolítsa el az LRT-12-058 csapszeget a lendkerékről

5. Szerelje vissza az eltávolított alkatrészeket.
