Hátsó főtengely-olajtömítés (Discovery 1)

1. Távolítsa el a lendkerék (kézi sebességváltó), vagy automata sebességváltó-meghajtó csatlakozó.

2. Vegye ki a tálcát.

3. Távolítsa el a hátsó főcsapágyfedelet.

4. Távolítsa el a keresztgyűrűket a fedélről.

5. Távolítsa el a hátsó olajtömítést.

6. Tisztítsa meg a tömítés illeszkedési területét a blokkban.

7. Szereljen be új tömítéseket a csapágyfedélbe.

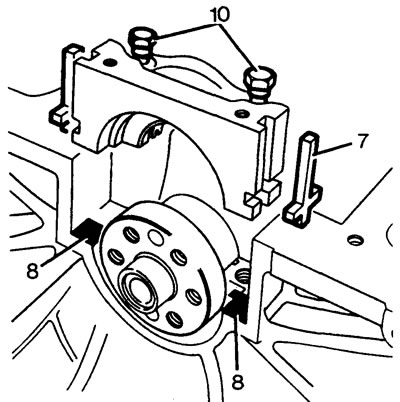

8. Vigyen fel Hylomar SQ32M tömítőanyagot a blokkra az ábrán látható módon.



9. Kenje meg a tömítéseket és a csapágyfedél-perselyeket motorolajjal.

10. Szerelje vissza a fedelet a helyére, de a rögzítőcsavarokat még NE HÚZZA MEG.

11. Győződjön meg arról, hogy a fedél teljesen a helyén van.

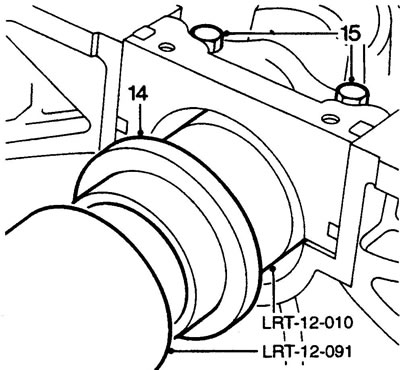

12. Alaposan tisztítsa meg az LRT-12-010 és LRT-12-091 speciális szerszámokat (tüskék). Kenje meg olajjal az olajtömítés vezetőjét és a tengelycsapot az olajtömítés alatt.

Figyelem: Ne fogja meg kézzel az olajtömítő gyűrű tömítőajakát - ez károsíthatja az olajtömítő gyűrűt. A tömítés külső átmérőjének száraznak és tisztának kell lennie.

13. Szerelje fel az LRT-12-010 befogótüskét a főtengely peremére.

Megjegyzés: A tüske külső felületét alaposan be kell kenni motorolajjal a teljes felületén, hogy megakadályozzuk az olajtömítés tömítőajakának meghajlását, az olajtömítés külső átmérőjének száraznak és tisztának KELL lennie.

14. Az LRT-12-092 tüske segítségével nyomja be az olajtömítést, és vegye ki a tüskéket.

15. Húzza meg a fő csapágyfedél csavarjait 90 Nm nyomatékkal.

16. Szerelje be a tálcát.

17. Telepítse a lendkerék (kézi sebességváltó), vagy automata sebességváltó-meghajtó kuplung.
