Выключатель блокировки стартера (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Снимите воздушный патрубок.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

3. Отсоедините колодку от разъема выключателя блокировки.

4. Выверните винт, крепящий фиксатор разъема выключателя блокировки и освободите провода от коробки передач.

5. Снимите шланг вентиляции картера коробки передач.

6. Поднимите автомобиль на подъемнике.



7. Освободите провода выключателя из фиксаторов и расположите их в стороне.



8. Отверните гайку крепления рычага селектора к выключателю блокировки и освободите рычаг селектора.

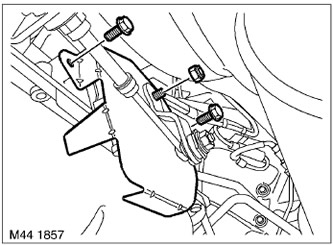

9. Выверните два винта крепления щитка выключателя блокировки и снимите щиток.



10. Выверните два винта крепления выключателя блокировки к коробке передач и снимите выключатель.

Сборка

1. Очистите выключатель блокировки и сопрягаемую поверхность коробки передач.

2. Установите выключатель, заверните винты крепления и затяните их с моментом 10 Н·м.

3. Установите и закрепите провода выключателя блокировки и присоедините колодку разъема.

4. Установите фиксатор проводов выключателя, заверните винт и затяните его с моментом 10 Н·м.

5. Установите щиток выключателя блокировки, заверните винты крепления и затяните их с моментом 10 Н·м.

6. Соедините рычаг селектора с выключателем блокировки, заверните гайку и затяните ее с моментом 10 Н·м.

7. Опустите автомобиль.

8. Присоедините вентиляционный шланг к коробке передач.

9. Установите на место воздушный патрубок.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

10. Присоедините отрицательную клемму к аккумуляторной батарее.
