Жгут проводов электромагнитного клапана (Рендж Ровер 3)

Демонтаж

1. Снимите фильтр автоматической коробки передач.

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕМОНТНЫЕ РАБОТЫ, Фильтр - рабочая жидкость автоматической трансмиссии.

2. Отсоедините колодку разъема от автоматической коробки передач.

3. Снимите фиксатор колодки разъема снимите колодку разъема с картера автоматической коробки передач.

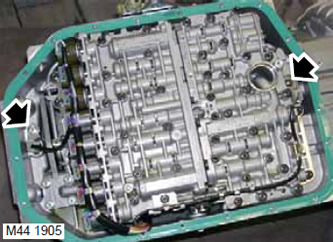

4. Выверните 2 винта типа Torx крепления прижимов датчиков скорости, снимите прижимы и датчики скорости.

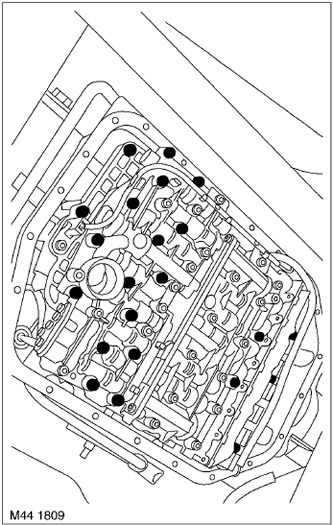

5. Равномерно и постепенно ослабьте и выверните 22 винта типа Torx с широким пояском из блока золотников и клапанов.

6. Снимите блок золотников и клапанов в сборе.

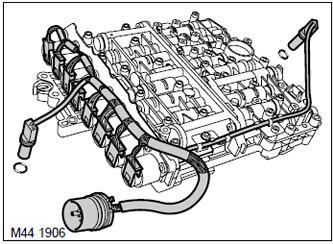

7. Отметьте положение разъемов и снимите 10 колодок с разъемов датчиков и электромагнитов.

8. Снимите жгут проводов, снимите и выбросьте уплотнительные кольца.

Сборка

1. Очистите колодку и гнездо разъема автоматической коробки передач.

(Источник статьи расположен на сайте lrman.ru)

2. Установите новые уплотнительные кольца на жгут проводов и смажьте их рабочей жидкостью автоматической трансмиссии.

3. Установите жгут проводов на блок золотников и клапанов и закрепите его фиксаторами.

4. Присоедините колодки к разъемам датчиков и электромагнитов.

5. Протрите блок золотников и клапанов и все сопрягаемые поверхности.

6. С помощью помощника установите блок золотников и клапанов, присоедините колодки разъемов и проследите, чтобы вилка селектора совпала с выступом.

7. Равномерно и постепенно затяните 22 винта типа Torx блока золотников и клапанов с моментом 10 Н·м.

8. Установите фиксатор разъема автоматической коробки коробки передач.

9. Присоедините колодку к разъему автоматической коробки передач.

10. Установите датчик в блок золотников и клапанов, установите прижим и затяните винт типа Torx с моментом 10 Н·м.

11. Установите фильтр автоматической коробки передач.
