Цепь привода ГРМ и башмаки цепи (Рендж Ровер 3)

Демонтаж

1. Снимите левый регулятор фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).

2. Снимите нижнюю переднюю крышку привода механизма газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Нижняя крышка привода ГРМ.

Разборка

1. Снимите цепь привода ГРМ

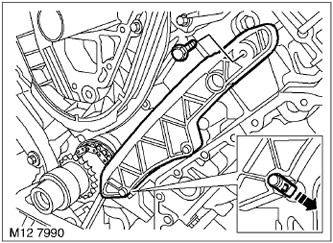

2. Отверните болт крепления левого башмака цепи ГРМ.

3. Снимите разрезной фиксатор левого башмака и снимите башмак.

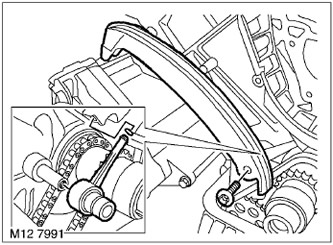

4. Отверните болт крепления правого башмака натяжителя цепи ГРМ.



5. Выньте башмак натяжителя цепи и утилизируйте кольцевое уплотнение.

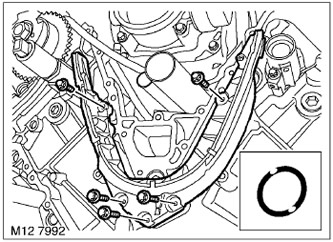

6. Отверните 5 болтов крепления среднего башмака цепи ГРМ.

7. Выньте средний башмак цепи и утилизируйте кольцевое уплотнение и ограничитель.

Проверка

1. Протрите звёздочки цепи ГРМ.

2. Проверьте звёздочки цепи ГРМ на предмет чрезмерного износа.

Сборка

1. На средний башмак цепи ГРМ установите и смажьте новый ограничитель, сальник и кольцевое уплотнение.

2. Установите средний башмак и закрепите его болтами, момент затяжки болтов 10 Н·м.

3. На правый башмак натяжителя установите новое кольцевое уплотнение и смажьте его.

4. Установите правый башмак натяжителя и закрепите его болтами, момент затяжки болтов 45 Н·м.

5. Установите левый башмак цепи ГРМ и закрепите его разрезным фиксатором.

6. Вверните болт крепления башмака левой цепи привода ГРМ и затяните его моментом 10 Н·м.

7. Смажьте цепь привода ГРМ чистым моторным маслом.

8. Наденьте цепь на ведущую звёздочку коленчатого вала и на правый регулятор фаз газораспределения.

ПРИМЕЧАНИЕ: Цепь привода ГРМ устанавливается на звёздочки коленчатого вала и правого VCC в произвольном положении.

9. До установки левого VCC закрепите цепь на левой головке цилиндров.

Сборка

1. Установите нижнюю переднюю крышку привода механизма газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Нижняя крышка привода ГРМ.

2. Установите левый регулятор фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).
