Odstránenie

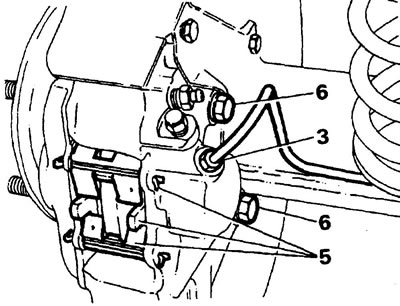

1. Odstráňte zadné kolesá.
2. Na upevnenie brzdovej hadičky použite vhodnú svorku, aby ste zabránili úniku brzdovej kvapaliny.
3. Odpojte brzdové potrubie od strmeňa.
4. Zaslepte potrubie.
5. Odstráňte poistné kolíky a brzdové doštičky. Ak plánujete podložky znova nainštalovať, označte si miesta, kde budú nainštalované.
6. Uvoľnite upevňovacie skrutky a vyberte strmeň.

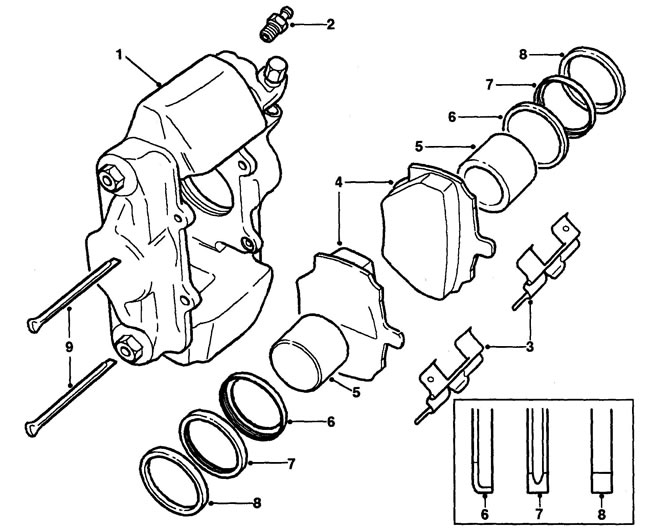

1 - brzdový strmeň, 2 - vypúšťacia skrutka, 3 - protihlukové pružiny, 4 - brzdové obloženia, 5 - piest, 6 - držiak manžety, 7 - manžeta, 8 - olejové tesnenie, 9 - poistný kolík.
Oprava
Poznámka: Neoddeľujte polovice strmeňa.
Text článku bol prevzatý z webovej stránky (LRMAN.RU)
7. Umyte brzdový strmeň čističom bŕzd.

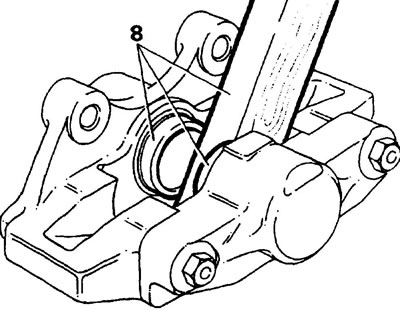

8. Pomocou dreveného bloku a stlačeného vzduchu nastavte rýchlosť uvoľnenia piestu a vytlačte piesty zo strmeňa.
9. Označte miesta inštalácie piestu.
10. Pomocou háku odstráňte držiak topánky.
11. Opatrne odstráňte kryt a tesnenie. Dávajte pozor, aby ste nepoškodili drážky v telese strmeňa.
12. Umyte piesty a valce brzdového strmeňa čističom bŕzd. Ak sú na pieste alebo valci nejaké zárezy alebo škrabance, vymeňte strmeň.
13. Namažte nové tesnenie čistou brzdovou kvapalinou. Rukou vložte olejové tesnenie do drážky valca strmeňa. Tesniaci krúžok a jeho sedlo nemajú rovnakú veľkosť: budete cítiť, ako tesniaci krúžok vychádza z drážky.
14. Namažte príslušný piest brzdovou kvapalinou. Rukou vložte piest do strmeňa. Hlava piestu by mala vyčnievať z brzdového strmeňa približne o 8 mm.
15. Namažte novú prachovku brzdovou kvapalinou, nasaďte ju na piest a vložte ju do drážky strmeňa. Pomocou svorky LRT-70-500 zatlačte držiak topánky.
Vnútorný piest
16. Postup výmeny vnútorného tesnenia piesta je podobný ako pri výmene vonkajšieho. Opakujte kroky 8 – 15.
Inštalácia
17. Inštalácia sa vykonáva v opačnom poradí. Uťahovací moment upevňovacích skrutiek strmeňa je 82 Nm a matíc kolesa je 130 Nm.
