Заміна сальника розподільчого валу (Дискавері 1)

Зняття

1. Вийміть акумулятор.

2. Зніміть ремінь приводу навісних агрегатів.

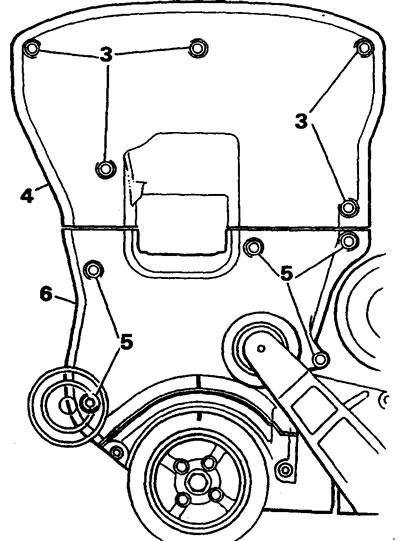

3. Зніміть 5 болтів верхньої кришки ременя ГРМ.

4. Зніміть верхню кришку ременя ГРМ.

5. Зніміть 5 болтів центральної кришки ременя ГРМ.

6. Зніміть центральну кришку ременя ГРМ.

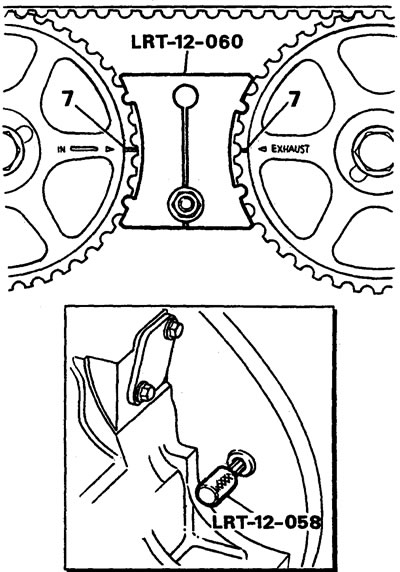

7. Переверніть колінчастий вал до суміщення міток на зубчастих колесах розподільних валів (поршень 1-го циліндра за 90 град, до ВМТ).

8. Заведіть у маховик палець LRT-12-058.

9. Встановіть фіксатор розподільних валів LRT-12-060.

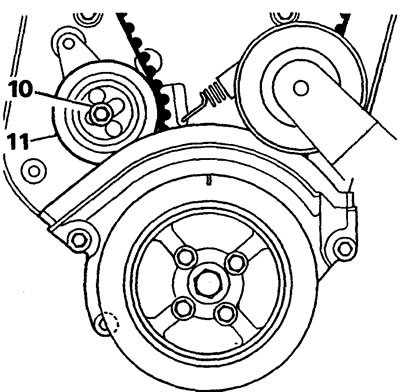

10. Послабте болт натягувача ременя ГРМ.

11. Відсуньте натягувач від ременя і затягніть болт.

12. Зніміть ремінь ГРМ.

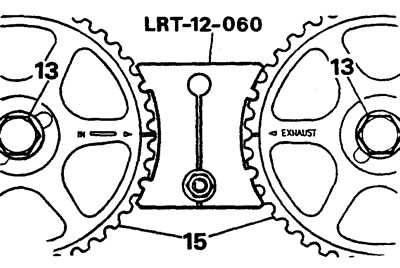

13. Відкрутіть болти кріплення зубчастих коліс розподільних валів.



14. Зніміть фіксатор LRT-12-060.

15. Зніміть зубчасті колеса, запам'ятайте місця встановлення (мітки IN (впуск) та EXHAUST (випуск)).

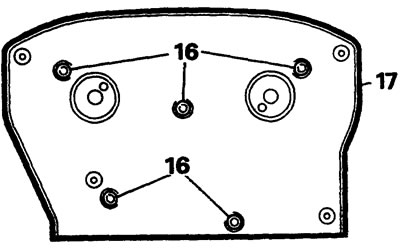

16. Зніміть 5 болтів задньої верхньої кришки ременя ГРМ.

17. Зніміть верхню задню кришку ГРМ.

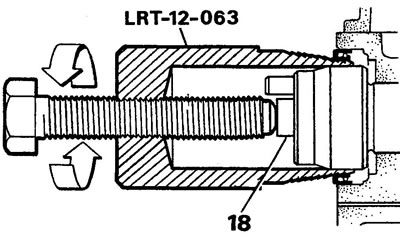

18. Зніміть сальник за допомогою знімника LRT-12-063, як показано на малюнку.

Встановлення

1. Прочистіть посадкове місце сальника та шийку розподільчого валу.

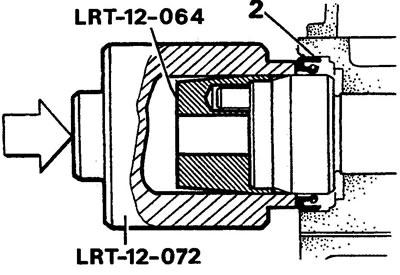

2. За допомогою оправок LRT-12-064 та LRT-12-072 встановіть новий сальник.



3. Встановіть задню кришку ременя. Затягніть болти рекомендованим моментом (див. специфікацію).

4. Встановіть зубчасті колеса впускного (IN) та випускного (EXHAUST) розподільних валів.

5. Закрутіть болти кріплення зубчастих коліс від руки.

6. Перевірте суміщення обох зубчастих коліс.

7. Встановіть фіксатор LRT-12-060.

8. Затягніть болти зубчастих коліс рекомендованим моментом (див. специфікацію).

9. Встановіть ремінь ГРМ (див. нижче).

10. Налаштуйте натяг ременя.

11. Видаліть палець LRT-12-058 з маховика.

12. Встановіть центральну кришку ременя. Затягніть болти рекомендованим моментом (див. специфікацію).

13. Встановіть верхню кришку ременя. Затягніть болти рекомендованим моментом (див. специфікацію).

14. Встановіть ремінь приводу навісних агрегатів.

15. Підключіть акумулятор.
