Двигун MPi - чотирициліндровий, водяного охолодження, з головкою та блоком з алюмінієвого сплаву, з двома верхніми розподільчими валами. Належить до серії двигунів "Т".
Колінчастий вал повноопорний, завзятий підшипник розташований на середній корінній шийці. Кришки корінних підшипників встановлюються за штифтами.
Клапани наводяться через гідравлічні штовхачі, розподільні вали наводяться ременем від колінчастого валу. Кришки ременя ГРМ пластикові, кріплення кришок болтами.
Поршні виготовлені з алюмінієвого сплаву з двома компресійними та одним маслознімним кільцями. Поршневий палець, що плаває, розташований ексцентрично осі поршня.

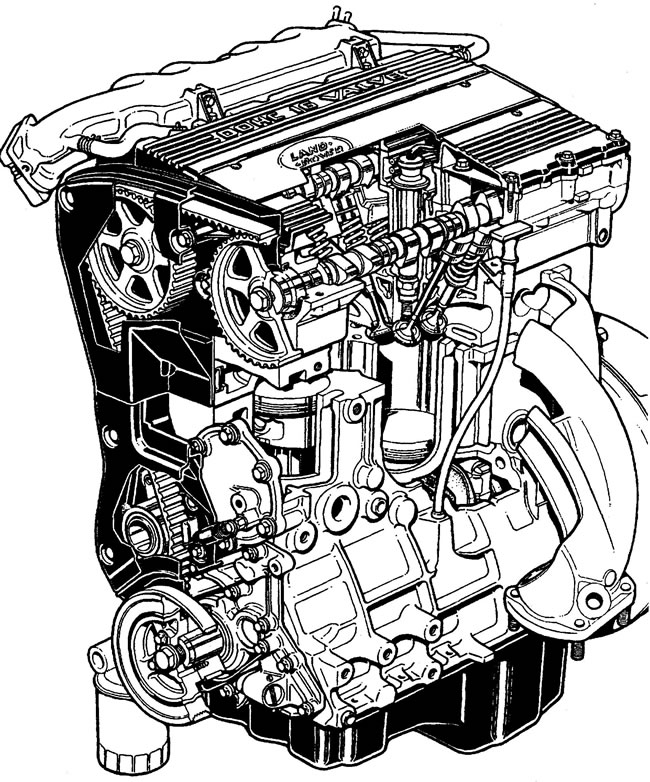

Масляний насос трахоїдального типу встановлений у передній частині двигуна.
Система змащення

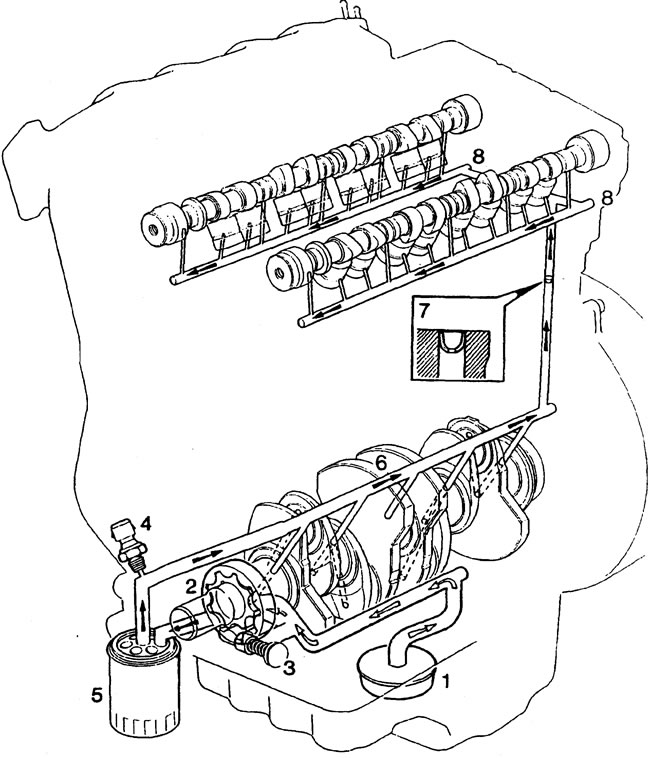

Олія з піддону через паркан (1) засмоктується насосом (2). Тиск головної масляної магістралі підтримується на заданому рівні редукційним клапаном (3), вбудованим у насос. Датчик тиску олії (4) встановлений у корпусі масляного фільтра (5). До шатунних підшипників масло подається з корінних підшипників 1, 3 та 5 шийок (6). До голівки блоку масло подається через жиклер (7), де змащуються штовхачі та підшипники розподільчих валів (8). Поршневі пальці та стінки циліндрів змащуються розбризкуванням.
Вентиляція картера
Вентиляція картера закрита, через два шланги приєднані до впускного колектора та корпусу дроселя. У клапанній кришці встановлений маслоуловлювач.
Компоненти блока циліндрів

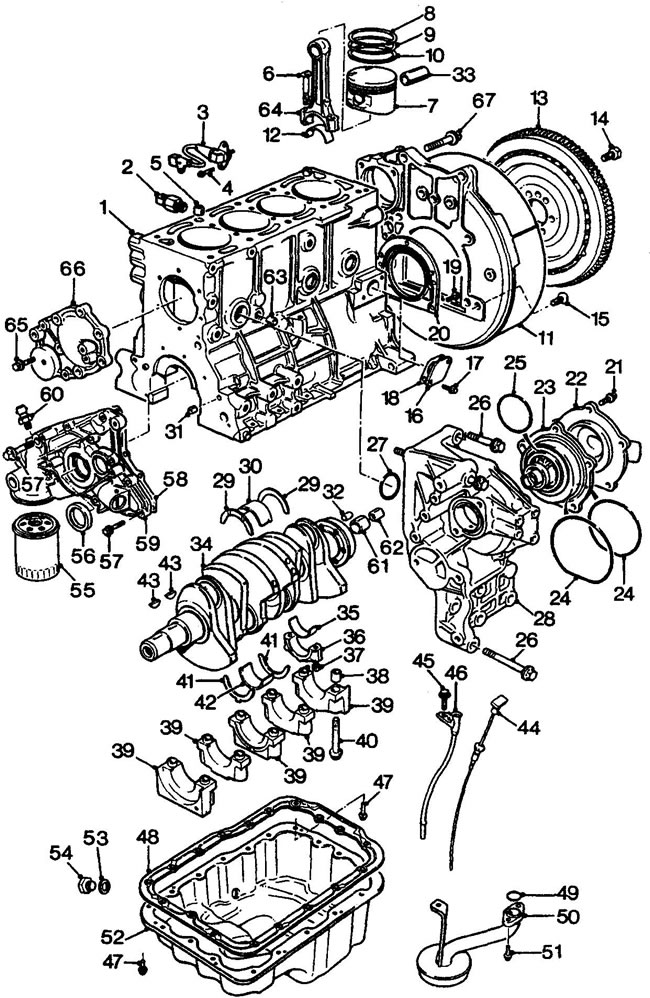

1 - блок циліндрів, 2 - датчик детонації, 3 - датчик положення колінчастого валу, 4 - болт кріплення датчика, 5 - направляючий штифт головки блоку, 6 - болт шатунний, 7 - поршень, 8 - верхнє компресійне кільце, 9 - нижнє компресійне кільце, 10 - маслосъемное кільце, 11 - перехідник КПП, 12 - верхній вкладиш шатунний, 13 - маховик, 14 - болт маховика, 15 - болт перехідника, 16 - заглушка, 17 - болт заглушки, 18 - прокладка, 19 - болт корпусу заднього сальника, 20 - задній сальник і корпус, 21 - болт кришки водяного насоса, 22 - кришка водяного насоса, 23 - водяний насос, 24 - ущільнювальні кільця, 25 - ущільнювальне кільце, 26 - болт водяного насоса, 27 - ущільнювальне кільце, 28 - корпус водяного насоса, 29 - верхнє півкільце упорного підшипника, 30 - верхній вкладиш корінного підшипника, 31 - направляючий штифт піддону, 32 - направляючий штифт маховика, 33 - поршневий палець, 34 - колінчастий вал, 35 - нижній вкладиш шатунного підшипника, 36 - кришка шатуна, 37 - гайка кріплення кришка шатуна, 38 - направляючий штифт кришки корінного підшипника, 39 - кришка корінного підшипника, 40 - болт кришки корінного підшипника, 41 - нижнє півкільце упорного підшипника, 42 - нижній вкладиш корінного підшипника, 43 - шпонка, 44 - масляний щуп, 45 - трубки масляного щупа, 46 - трубка масляного щупа, 47 - болти піддону, 48 - прокладка піддону, 49 - ущільнювальне кільце, 50 - маслозаборнік, 51 - болт маслозаборника, 52 - піддон, 53 - шайба зливної пробки, 54 - зливна пробка, 55 - масляний фільтр, 56 - передній сальник колінчастого вала, 57 - болт масляного насоса, 58 - прокладка, 59 - масляний насос, 60 - датчик тиску масла, 61 - втулка первинного валу КПП, 62 - підшипник первинного валу КПП, 63 - направляючий штифт водяного насоса, 64 - шатун, 65 - болти плати натяжителя ременя ГРМ, 66 - плата натяжителя ременя ГРМ, 67 - болт перехідника КПП.
Компоненти головки для блоку

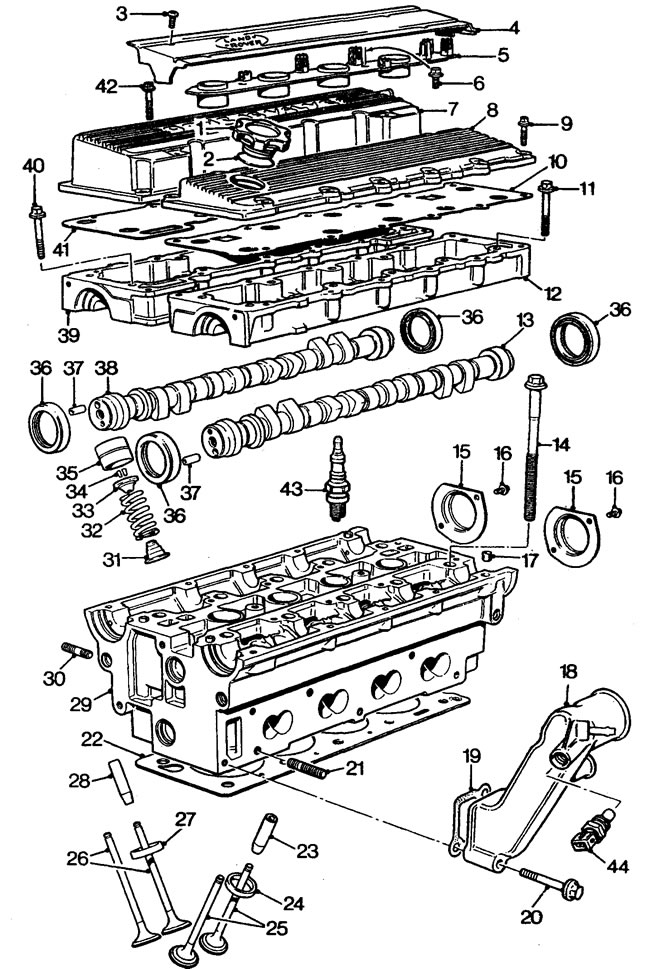

1 - кришка маслозаливної горловини, 2 - ущільнення, 3 - гвинт кришки свічок запалювання, 4 - кришка свічок запалювання, 5 - кліпса високовольтних проводів, 6 - гвинт кліпси, 7 - клапанна кришка (впуск), 8 - клапанна кришка (випуск), 9 - болт, 10 - прокладка кришки, 11 - болт ліжку розподільного валу (випуск), 12 - ліжко розподільного валу (випуск), 14 - випускний розподільний вал, 15 - заглушка, 16 - болт заглушки, 17 - направляючий штифт ліжку розподільного валу, 18 - вихідний патрубок сорочки охолоджувача, 19 - прокладка, 20 - болт патрубка, 21 - шпилька випускного колектора, 22 - прокладка головки блоку, 23 - напрямна випускного клапана, 24 - сідло випускного клапана, 25 - випускний клапан, 26 - впускний клапан, 27 - сідло впускного клапана, 28 - напрямна впускного клапана, 29 - головка блоку, 30 - шпилька впускного колектора, 31 - маслосъемный ковпачок, 32 - пружина клапана, 33 - тарілка пружини, 34 - сухарі, 35 - штовхач, 36 - сальники розподільного валу, 37 - направляючий штифт зубчастого колеса, 38 - впускний розподільний вал, 39 - ліжко розподільного валу (впуск), 40 - болт ліжку розподільного валу (впуск), 41 - прокладка, 42 - болт клапанної кришки (впуск), 43 - свіча запалювання, 44 - датчик температури охолоджуючої рідини.
Примітка: на деяких двигунах поз. 15,16 та 36 можуть бути замінені заглушками, див. нижче.
Вихідний текст можна знайти на [www.lrman.ru]
Ремінь приводу ГРМ

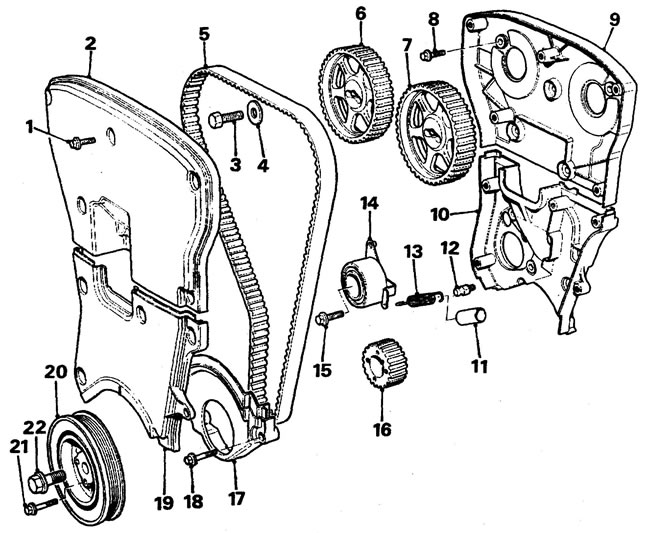

1 - болт верхньої кришки ременя, 2 - верхня кришка ременя, 3 - болт зубчастого колеса розподільного валу, 4 - шайба, 5 - ремінь ГРМ, 6 - зубчасте колесо впускного розподільного валу, 7 - зубчасте колесо випускного розподільного валу, 8 - болт задньої верхньої кришки ременя, 9 - задня верхня кришка ременя, 10 - задня нижня кришка ременя, 11 - корпус пружини натяжителя, 12 - болт-вісь, 13 - пружина натяжителя, 14 - ролик натяжителя, 15 - стопорний болт натяжителя, 16 - зубчасте колесо колінчастого вала, 17 - нижня кришка ременя, 18 - болт нижньої кришки ременя, 19 - центральна кришка ременя, 20 - шків колінчастого валу, 21 - болт шківа, 22 - центральний болт колінчастого вала.
