Демонтаж
1. Снимите узел ступицы.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ступица.
2. Отверните 3 болта крепления защитного кожуха тормозного диска.
3. С помощью болтов закрепите на тормозном суппорте пальцы LRT-60-033/3.
4. Установите приспособление LRT-60-033/5 на фланце ступицы.

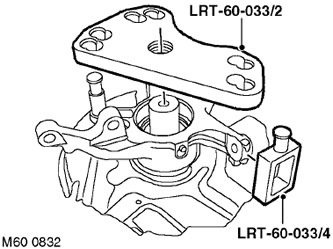

5. Установите на пальцы пластину LRT-60-033/2 Над поворотным кулаком установите палец LRT-60-033/4, закрепив его на пластине.
ПРИМЕЧАНИЕ: Пальцы должны располагаться в отверстиях, отмеченных надписью 'FRONT' ("ПЕРЕДНИЙ")

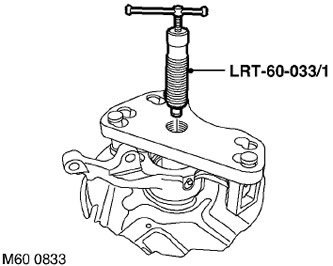

6. Заверните в пластину винт LRT-60-033/1 и выдавите фланец из ступицы.
ПРИМЕЧАНИЕ: При этом наружная обойма подшипника останется на фланце.
7. Демонтируйте пластину LRT-60-033/2 и палец LRT-60-033/4.

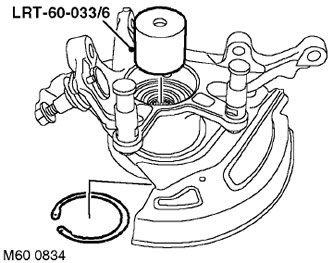

8. Снимите и выбросьте стопорное кольцо.
9. Установите приспособление LRT-60-033/6 на подшипнике и снимите его, используя описанный выше метод.
10. Демонтируйте пальцы LRT-60-033/3.
11. С помощью съемника подшипников демонтируйте обойму подшипника из фланца ступицы.
Сборка
1. Очистите от грязи ступицу и ее фланец.

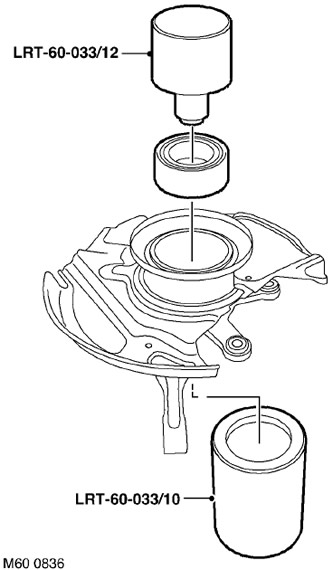

2. Для того чтобы воспользоваться гидравлическим прессом установите опору LRT-60-033/10 и расположите на ней ступицу.
3. Очистите и вытрите насухо сопрягаемые поверхности ступицы и подшипника.
4. Смажьте герметиком STC 50553 посадочное отверстие подшипника в ступице на половину его длины.
5. Запрессуйте подшипник в ступицу, воспользовавшись приспособлением LRT-60-033/12.
6. Установите новое стопорное кольцо.

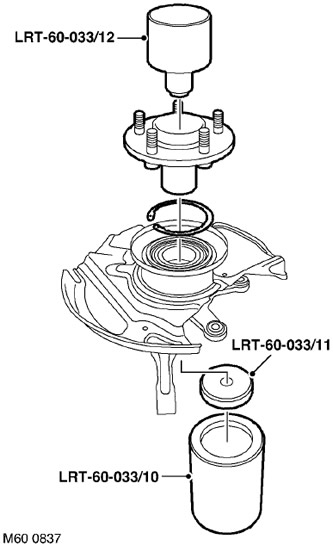

7. Установите упор LRT-60-033/11 подшипника на опору и запрессуйте фланец в подшипник с помощью приспособления LRT-60-033/12.
8. Демонтируйте инструмент.
9. Очистите защитный кожух и его привалочную поверхность. Выровняйте кожух и затяните болты его крепления.
10. Установите на место узел ступицы.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ступица.
