Спирачна вакуумна помпа (Defender 2007+)

Премахване

1. Отстранете горния кожух на охлаждащия вентилатор. Отстранете шест винта.



2.

ЗАБЕЛЕЖКА: Вентилаторът за охлаждане е показан свален за по-голяма яснота.

Разхлабете напрежението на задвижващия ремък на аксесоарите.

• Завъртете обтегача на ремъка на аксесоарите по посока на часовниковата стрелка.
• Свалете задвижващия ремък на аксесоарите от шайбата на вакуумната помпа на спирачката.

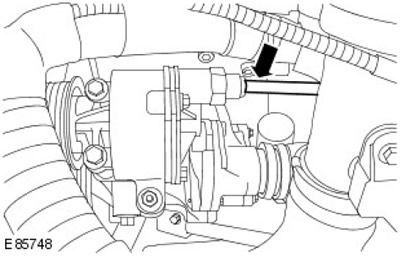

3. Разкачете вакуумната тръба на вакуумната помпа на спирачната система.



4.

Внимание:

• Запушете всички дупки. Използвайте нови щепсели.
• Маркирайте позицията на монтажните болтове за по-късен монтаж.

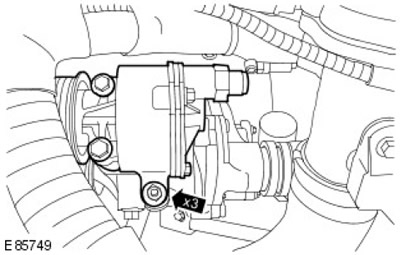

Отстранете вакуумната помпа на спирачната система.

• Отстранете 3 болта.
• Отстранете уплътнението и го рециклирайте.

Монтиране

1.

ВНИМАНИЕ: Поставете монтажните болтове в предварително маркираните отвори.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на частите.

ЗАБЕЛЕЖКА: Поставете ново уплътнение.

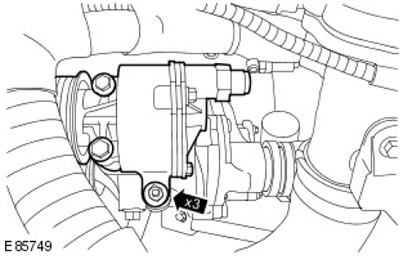

Монтирайте вакуумната помпа на спирачната система. Стегнете (момент на затягане 23 Nm).

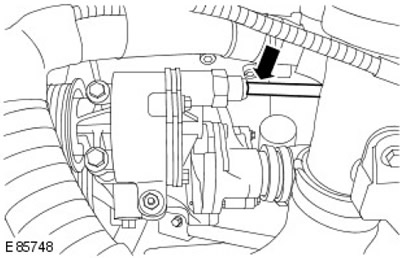

2. Свържете вакуумната тръба на вакуумната помпа на спирачната система.



3.

ЗАБЕЛЕЖКА: Вентилаторът за охлаждане е показан свален за по-голяма яснота.

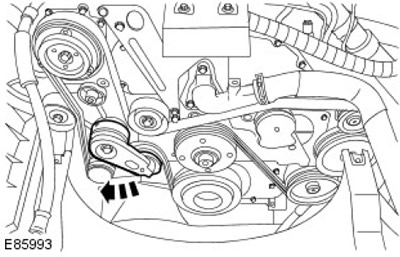

Монтирайте допълнителния задвижващ ремък.

• Завъртете обтегача на спомагателния задвижващ ремък по посока на часовниковата стрелка.

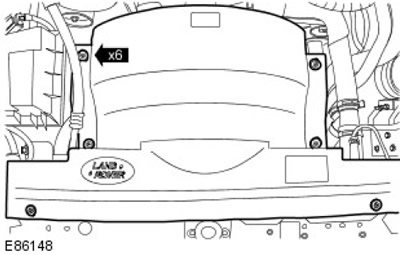

4. Инсталирайте горния кожух на охлаждащия вентилатор. Поставете шест винта.
