Чаша на предния диференциал (Defender 2007+)

Специален инструмент(и)

Демонтаж на сферични шарнири 205-754 (LRT-54-027)

Премахване

1.

ПРЕДУПРЕЖДЕНИЕ: Не работете върху превозно средство, поддържано само от крик. Не забравяйте да инсталирате надеждни опори под колата.

Повдигнете и поддържайте автомобила.

2.

ЗАБЕЛЕЖКА: Почистете зоната около пробките за пълнене и източване на предната ос.

Източете течността от модула на предния мост.

• Поставете съд за събиране на течността.
• Отстранете пробката за пълнене.
• Отстранете пробката за източване.

3. Свалете предните колела и гумите.

4. Отстранете защитата на кормилната щанга. Отстранете 2 болта.



5.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните компонентите, почистете зоната около контактните повърхности и връзките. За да предотвратите замърсяване на системата, запечатайте всички отворени връзки с тапи.

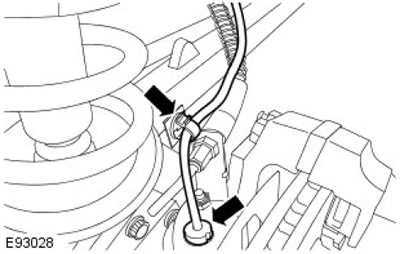

Изключете датчика за скоростта на лявото предно колело. Освободете кабелния сноп от скобата.



6.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните компонентите, почистете зоната около контактните повърхности и връзките. За да предотвратите замърсяване на системата, запечатайте всички отворени връзки с тапи.

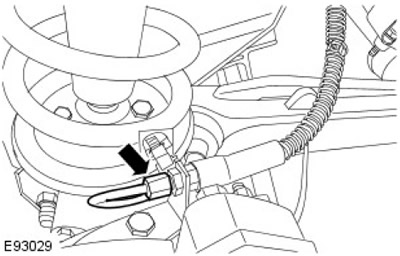

Изключете лявата предна спирачна линия. За да предотвратите загуба на течност, притиснете спирачния маркуч.

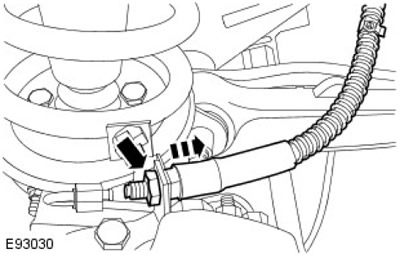

7. Освободете левия преден спирачен маркуч. Развийте гайката.



8. С помощта на специален инструмент освободете края на напречната щанга.

• Отстранете и изхвърлете шплинта.
• Развийте гайката.

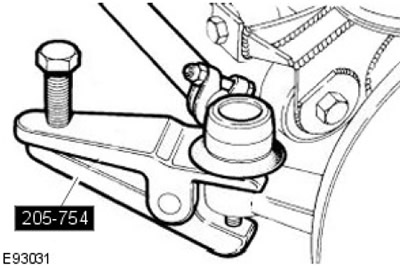

• Извадете шайбата.

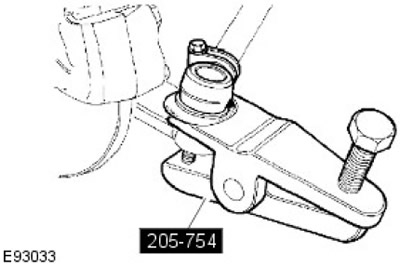

9. Разкачете лявата напречна щанга с помощта на специален инструмент.

• Отстранете и изхвърлете шплинта.
• Развийте гайката.
• Вземете шайбата.

10.

ВНИМАНИЕ: Не позволявайте корпусът на шарнирния болт да виси на вала на оста. Неспазването на тази инструкция може да доведе до повреда на автомобила.

С помощ отстранете корпуса на левия шарнирен щифт.

• Отстранете 7 болта.

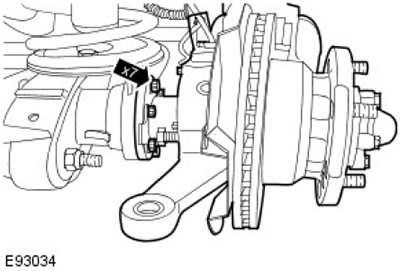

• Отстранете и изхвърлете уплътнението.

11.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните компонентите, почистете зоната около контактните повърхности и връзките. За да предотвратите замърсяване на системата, запечатайте всички отворени връзки с тапи.

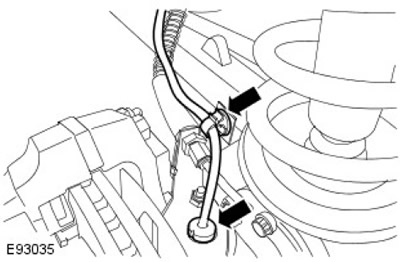

Изключете сензора за скорост на дясното предно колело. Освободете кабелния сноп от скобата.



12.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните компонентите, почистете зоната около контактните повърхности и връзките. За да предотвратите замърсяване на системата, запечатайте всички отворени връзки с тапи.

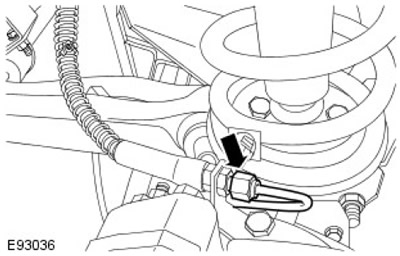

Изключете десния преден спирачен тръбопровод. За да предотвратите загуба на течност, притиснете спирачния маркуч.

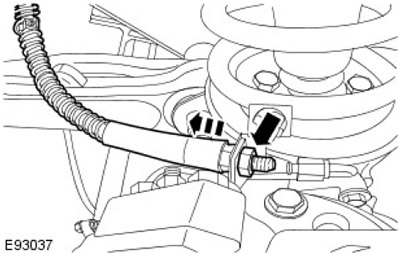

13. Освободете десния преден спирачен маркуч. Развийте гайката.



14. С помощта на специален инструмент освободете десния край на напречната щанга.

• Отстранете и изхвърлете шплинта.
• Развийте гайката.

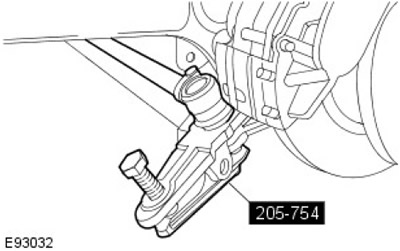

• Извадете шайбата.

15.

ВНИМАНИЕ: Не позволявайте корпусът на шарнирния болт да виси на вала на оста. Неспазването на тази инструкция може да доведе до повреда на автомобила.

С помощ отстранете корпуса на десния шарнирен щифт.

• Отстранете 7 болта.
• Отстранете и изхвърлете уплътнението.

16.

ЗАБЕЛЕЖКА: Изхвърлете ядките.

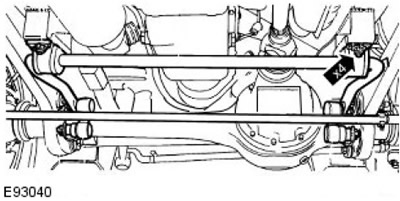

Поставете отново предната стабилизираща щанга. Развийте 4-те гайки и свалете болтовете.



17.

ЗАБЕЛЕЖКА: Изхвърлете ядките.

Освободете предния задвижващ вал.

• Развийте 4-те гайки и свалете болтовете.

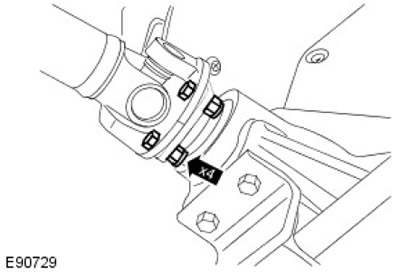

• С помощта на подходяща скоба закрепете задвижващия вал.

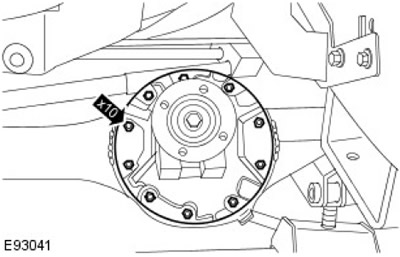

18. Отстранете корпуса на предния диференциал. Развийте и изхвърлете 10 гайки.

Монтиране

1.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на елементите.

ЗАБЕЛЕЖКА: Поставете нови гайки.

Монтирайте корпуса на предния диференциал.

• Нанесете капка от предоставения уплътнител върху контактната повърхност на корпуса на диференциала.
• Затегнете гайките (момент на затягане 41 Nm).

2.

ЗАБЕЛЕЖКА: Поставете нови гайки.

Закрепете предния задвижващ вал. Затегнете гайките и болтовете (момент на затягане 47 Nm).

3.

ЗАБЕЛЕЖКА: Поставете нови гайки.

Прикрепете предната стабилизираща щанга. Затегнете гайките и болтовете (момент на затягане 68 Nm).



4.

ВНИМАНИЕ: Подпрете полуоската, когато монтирате корпуса на шарнирния щифт. Неспазването на тази инструкция може да доведе до повреда на автомобила.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на елементите.

С помощ монтирайте корпуса на десния шарнирен щифт.

• Поставете ново уплътнение.
• Нанесете предписания уплътнител върху болтовете.
• Затегнете болтовете (момент на затягане 73 Nm).

5. Закрепете десния край на напречната щанга.

• Монтирайте шайбата.
• Затегнете гайката (момент на затягане 40 Nm).
• Инсталирайте нов шплент.

6. Прикрепете десния преден спирачен маркуч. Затегнете гайката (момент на затягане 10 Nm).

7.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

Свържете десния преден спирачен тръбопровод.

• Затегнете връзката (момент на затягане 15 Nm).
• Свалете скобата на маркуча.

8.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

Прикрепете сензора за скорост на дясното предно колело. Закрепете кабелния сноп към скобата.

9.

ВНИМАНИЕ: Подпрете полуоската, когато монтирате корпуса на шарнирния щифт. Неспазването на тази инструкция може да доведе до повреда на автомобила.

ЗАБЕЛЕЖКА: Почистете свързващите се повърхности на частите.

С помощ монтирайте корпуса на левия шарнирен щифт.

• Поставете ново уплътнение.
• Нанесете предписания уплътнител върху болтовете.
• Затегнете болтовете (момент на затягане 73 Nm).

10. Закрепете левия край на напречната щанга.

• Монтирайте шайбата.
• Затегнете гайката (момент на затягане 40 Nm).
• Инсталирайте нов шплент.

11. Закрепете края на напречната щанга.

• Монтирайте шайбата.
• Затегнете гайката (момент на затягане 40 Nm).
• Инсталирайте нов шплент.

12. Закрепете левия преден спирачен маркуч. Затегнете гайката (момент на затягане 10 Nm).



13.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

Свържете лявата предна спирачна линия.

• Затегнете връзката (момент на затягане 15 Nm).
• Свалете скобата на маркуча.

14.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

Прикрепете сензора за скорост на лявото предно колело. Закрепете кабелния сноп към скобата.

15. Монтирайте защитата на напречната щанга. Затегнете болтовете (момент на затягане 30 Nm).

16. Напълнете модула на предния мост с правилния обем от предписаната течност.

• Завийте и затегнете пробката за източване (момент на затягане 60 Nm).
• Завийте и затегнете пробката за пълнене (момент на затягане 60 Nm).
• Поставете контейнера.

17. Обезвъздушете предните спирачки.

За повече информация вижте глава: Обезвъздушаване на спирачната система (206-00 Спирачна система - обща информация, общи процедури).

18. Монтирайте предните колела и гумите. Затегнете гайките на колелото (момент на затягане 140 Nm).
