Напречен кормилен прът (Discovery 1)

Премахване

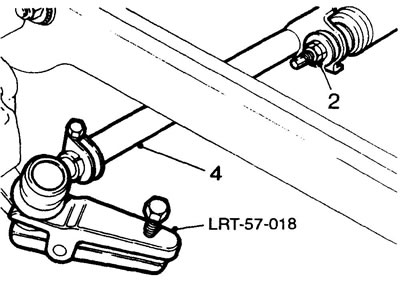

1. Повдигнете колата на асансьор.

2. Разкачете амортисьора на кормилното управление от пръта.

3. С помощта на издърпвача LRT-57-018 свалете сферичните шарнири на накрайниците на кормилната щанга.



4. Извадете пръта.

Демонтаж

5. Разхлабете закрепващите болтове на накрайника на кормилната щанга.

6. Развийте накрайниците.

7. Развийте регулатора на дължината на пръта (лява резба).

Събрание

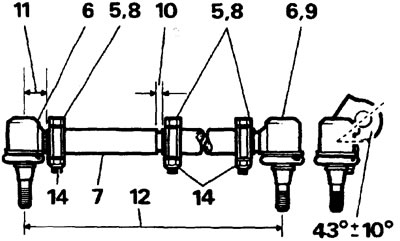

8. Поставете обратно свалените части. Леко затегнете болтовете на държача на накрайника.



9. Завийте върха до пълната дължина на резбата.

10. Завъртете регулатора на дължината, за да настроите размера 9 мм, както е показано на фигурата.



11. Завъртете върха, за да настроите размера 28,5 мм, както е показано на фигурата.

12. Чрез завъртане на втория връх, настройте дължината на пръта на 1230 мм (за първоначално регулиране на колелата).

Инсталация

Внимание: не е позволено да се коригира огънат прът с помощта на изправяща ютия, монтирайте нов прът.

13. Свържете краищата на кормилните щанги. Въртящ момент на затягане 40 Nm.

14. Регулирайте сближаването на воланите.

Оригиналният текст е публикуван на уебсайта (lrman.ru)

15. Свържете амортисьора на кормилното управление.
