Забележка: След проверка на електронния блок за управление, кодовете за грешки трябва да бъдат изчистени. Вижте раздела "Самодиагностика".
Забележка: Поради малкия размер на клемите на електронния блок, препоръчваме използването на адаптерен конектор за свързване на измервателни уреди.

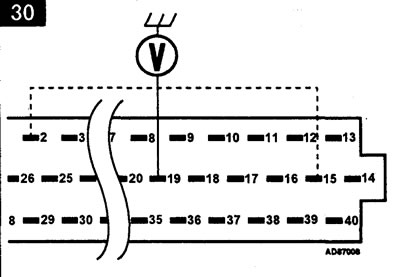

Проверка на захранващото напрежение - Фигура 30
Технически условия
| Контакти | Щат | Напрежение |
| 15 и маса | Запалването е изключено | акумулаторни батерии |
| 2 и маса | Запалването е включено | акумулаторни батерии |
| 19 и маса | Запалването е включено | акумулаторни батерии |
Уверете се, че запалването е изключено.
Изключете електрическия конектор от електронния блок за управление.
Измерете напрежението между клемата на конектора на окабеляването и земята.
Включете запалването.
Измерете напрежението между клемите на конектора на кабелния сноп и земята.
Ако напрежението не е в рамките на спецификациите, проверете окабеляването и релето.

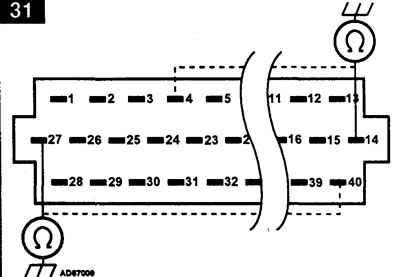

Проверка на заземяващата верига - Фигура 31
Технически условия
| Контакти | Съпротива |
| 4 и маса | нула |
| 14 и маса | нула |
| 27 и маса | нула |
| 40 и тегло | нула |
Уверете се, че запалването е изключено.
Изключете електрическия конектор от електронния блок за управление.
Измерете съпротивлението между контактите на конектора на окабеляването и земята.
Ако съпротивлението се различава от зададената стойност, проверете окабеляването.
