ЗАБЕЛЕЖКА: Панелът на вътрешната престилка на крилото се обслужва като отделен заварен панел.
ЗАБЕЛЕЖКА: Сервизният панел не е напълно заварен.

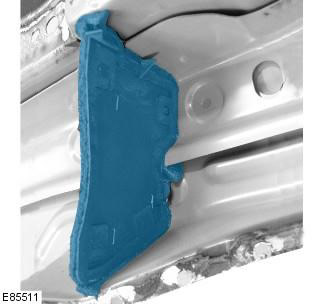

ЗАБЕЛЕЖКА: NVH елементът е фиксиран вътре в този панел; не е обслужваем на новия панел. Следователно, ако е повреден, ще е необходим нов елемент.
1. При подмяна на горния панел на крилата се отстраняват следните елементи:
- Облицовка на предната броня
- Худ
- Панел за заключване на капака
- Двете предни крила
2. За допълнителна информация относно тази процедура за ремонт вижте следните източници: За допълнителна информация вижте главата: Каросерия и рама (501-26 Ремонти на каросерия - специфична за превозното средство информация и проверки на толерантност, описание и работа) / Използвани стандартни техники в сервиза (100-00 Обща информация, Описание и принцип на работа).
3. Свалете заключващия панел на капака. За повече информация вижте главата: Панел на ключалката на капака (501-27, Демонтаж и монтаж).
4. Свалете капака.
5. Отстранете панела на събирателната камера. За повече информация вижте глава: Смесителна камера (412-01 Климатичен контрол, демонтаж и монтаж).
6. Лява страна: Отстранете тръбата за всмукване на въздух.
7. Дясна страна: Освободете кабелния сноп и го оставете настрана.

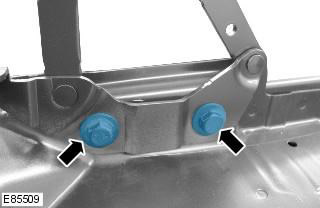

8. Свалете пантата на капака (два болта M13).

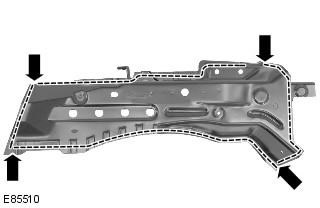

9. Фрезовайте зоните за съпротивително заваряване.
10. Разделете връзките и отстранете стария панел, включително съответния NVH елемент.
Монтиране

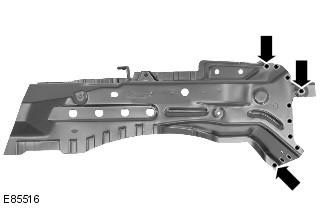

1. Подгответе нов панел в показаните области, където не е напълно заварен и заварете на място.

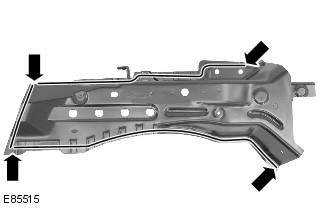

2. Подгответе съединителните повърхности на стария и новия панел.

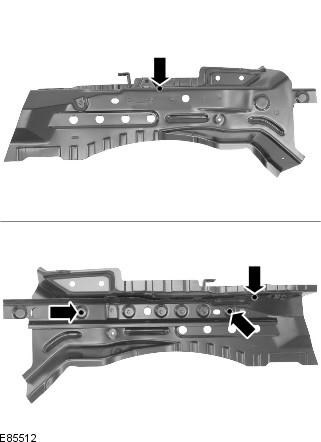

3. Пробиват отвори в нов панел, извършващи подготовка за заваряване электрозаклепками по технология МИГ.
4. Поставете новия панел на желаното място и го закрепете. Проверете подравняването на позицията. Ако е правилно, преминете към следващата стъпка. Ако не, направете необходимите настройки и проверете отново, преди да продължите.

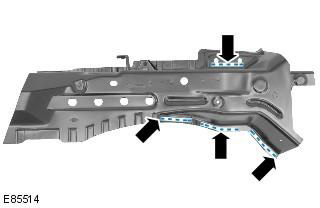

5. Отстранете панела и нанесете лепило върху показаните зони.
6. Сменете NVH елемента, ако е необходимо.
7. Нанесете лепило върху NVH елемента.
8. Поставете новия панел на желаното място и го закрепете.
9. Точкова заварка в показаните области.
10. Извършете електрическо заваряване на нитове по MIG технология.
11. Почистете всички заварки.
12. Монтажът на съответните панели и механични елементи се извършва в ред, обратен на демонтаж.
