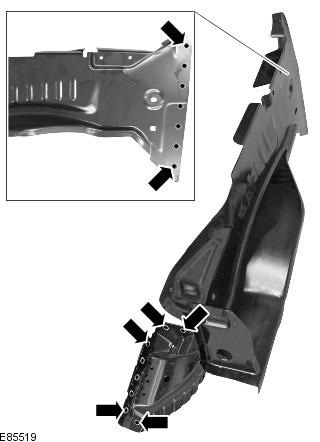

ЗАБЕЛЕЖКА: Панелът на крилата се обслужва като отделен заварен панел. Състои се от подсилване на панела на престилката на калника, панел на долната престилка на калника и разширение на панела на престилката на предния калник.
ЗАБЕЛЕЖКА: Панелът се обслужва без монтажните му шпилки.
Премахване
1. В комбинация с панела на крилото се заменя:
- Облицовка на предната броня
- Панел за заключване на капака
- Двете предни крила
- Панел на горната престилка на крилото
2. За допълнителна информация относно тази процедура за ремонт вижте: За допълнителна информация вижте главата: Каросерия и рама (501-26 Ремонти на каросерията - Специфична информация за превозното средство и проверки на толерантност, описание и работа) / Стандартни техники, използвани в сервиза (100-00 Обща информация, Описание и принцип на действие).
3. Свалете горния панел на престилката на калника. За повече информация вижте главата: Горен панел на предпазителя срещу пръски (501-27 Ремонт, отстраняване и инсталиране на предна ламарина).
4. Лява страна: Отстранете въздушния филтър. За повече информация вижте главата: Въздушен филтър (303-12A Разпределение и филтриране на входящия въздух - 3.2L NA - I6, Демонтаж и монтаж).
5. Лява страна: Отстранете тръбата за всмукване на въздух.
6. Лява страна: Отстранете рафта на батерията. За повече информация вижте главата: Рафт за монтиране на батерията (414-01 Батерия, стойка за батерия и кабели, отстраняване и инсталиране).
7. Лява страна: Отстранете долната вибрационна опора на двигателя. За повече информация вижте главата: Долен изолатор на стойката на двигателя (двигател 303-01A - 3.2L NA - I6, Демонтаж и монтаж).
8. Лява страна: Изключете съединителната кутия на батерията и я поставете настрани.
9. Дясна страна: Източете охладителната система. За допълнителна информация вижте глава: Източване/пълнене на охлаждаща течност и обезвъздушаване на охладителната система (303-03A Охлаждане на двигателя - 3.2L NA - I6, Общи процедури).
10. Дясна страна: Евакуирайте климатичната система. За допълнителна информация вижте глава: Възстановяване на хладилен агент, изпразване и зареждане на системата за климатизация (A/C) (412-00 Система за контрол на климата - обща информация, общи процедури).
11. Дясна страна: Отстранете резервоара на кормилното управление. За повече информация вижте глава: Резервоар за сервоусилвател на волана (211-02 Сервоусилвател на волана, Демонтаж и монтаж).
12. Дясна страна: Изключете разширителния резервоар на охлаждащата течност и го поставете отстрани.
13. Дясна страна: Свалете опорната скоба на двигателя. За повече информация вижте главата: Дясна стойка на двигателя (двигател 303-01A - 3.2L NA - I6, Демонтаж и монтаж).
14. Дясна страна: Отстранете резервоара за измиване на предното стъкло. За повече информация вижте глава: Резервоар за измиване на предното стъкло (501-16 Чистачки и шайби, Демонтаж и монтаж).
15. Дясна страна: Свалете климатичните линии на престилката на калника.
16. Свалете амортисьора и пружинния възел. За допълнителна информация вижте глава: Амортисьор и пружинен възел (204-01 Предно окачване, демонтаж и монтаж).
17. Освободете електрическото окабеляване и го поставете настрани.

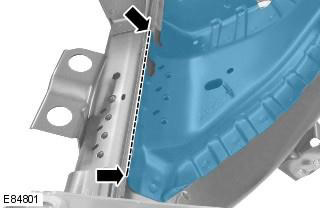

18. Използвайте лентова шлифовъчна машина, за да премахнете 5 заварени петна.
19. Фрезовайте останалите заварени петна.

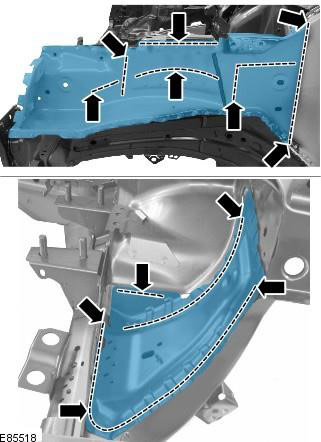

20. Разделете връзките и отстранете стария панел.
Монтиране
1. Подгответе свързващите повърхности на старите и новите панели.

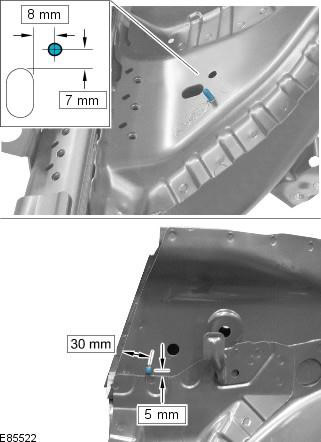

2. Пробиват дупки в новата лента за заваряване электрозаклепками по технология МИГ.
3. Прикрепете новия панел и го заключете на място. Проверете съгласуването, ако е правилно, преминете към следващата стъпка, ако не е правилно и проверете отново, преди да преминете към следващата стъпка.

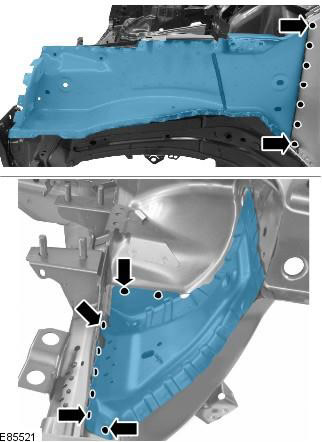

4. Точкова заварка.
5. Заваряване с MIG електронитове.
6. Инсталирайте нови монтажни шпилки.
7. Почистете всички заварени съединения.
8. За да инсталирате свързаните панели и механични компоненти, следвайте процедурата за отстраняване в обратен ред.
