ЗАБЕЛЕЖКА: Уверете се, че кабелният сноп е правилно позициониран.
Оттегляне
Всички коли
1. Свалете корпуса на въздушния филтър. Обърнете се към процедурата: Въздушен филтър (303-12B Разпределение и филтриране на входящия въздух - 2.2L Duratorq - Td4, Демонтаж - Монтаж).
2. Отстранете горивния филтър. Обърнете се към процедурата: Горивен филтър (310-01B резервоар за гориво и горивопроводи - 2.2L Duratorq - Td4, Демонтаж - Монтаж).
3. Отстранете затварящия панел на моторното отделение. Обърнете се към процедурата: Централен панел на преградата - 2.2L Duratorq - Td4 (501-02 предни панели на тялото, премахване и инсталиране).
4. Отстранете скобата на батерията. Обърнете се към процедурата: Рафт за батерии (414-01 Батерия, скоба за батерията и кабели, отстраняване и инсталиране).
5. Отстранете долната защита на двигателя. Обърнете се към процедурата: Защита на двигателя (501-02 Предни панели на тялото, Демонтаж и монтаж).
6. Отстранете предния десен калник. Обърнете се към процедурата: Калник на калника (501-02 Предни панели на каросерията, Демонтаж и монтаж).
7. Повдигнете и поддържайте автомобила.
ПРЕДУПРЕЖДЕНИЕ: Поставете сигурни опори под автомобила.

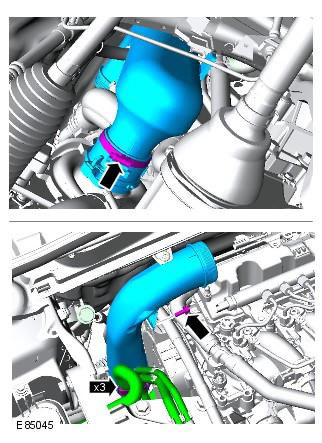

8. Момент на затягане: 10 Nm
![](https://www.lrman.ru/img/freel/1890.jpg)

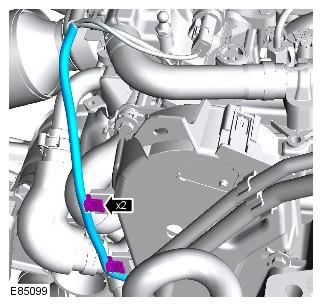

9.
![](https://www.lrman.ru/img/freel/1891.jpg)

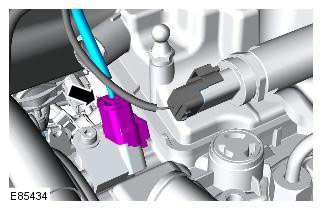

10.
![](https://www.lrman.ru/img/freel/1892.jpg)

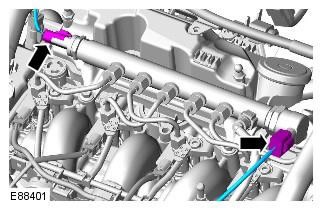

11.
![](https://www.lrman.ru/img/freel/1893.jpg)
12.
![](https://www.lrman.ru/img/freel/1894.jpg)

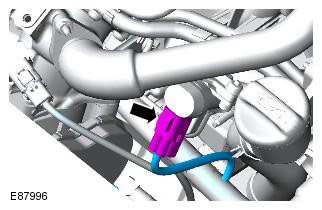

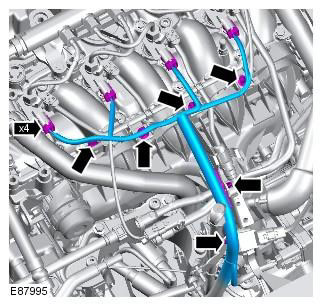

13.
![](https://www.lrman.ru/img/freel/1895.jpg)

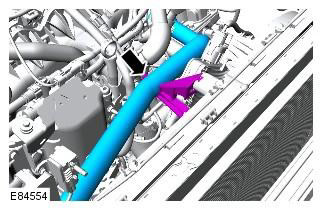

14.
![](https://www.lrman.ru/img/freel/1896.jpg)

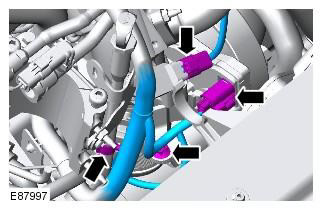

15.
![](https://www.lrman.ru/img/freel/1897.jpg)

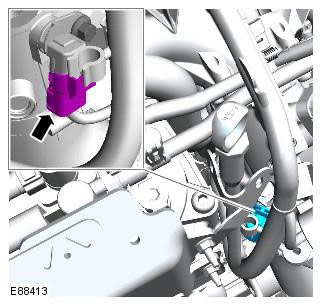

16.
![](https://www.lrman.ru/img/freel/1898.jpg)

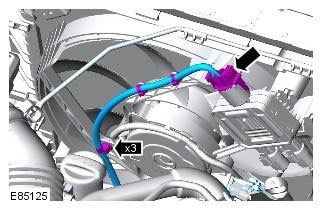

17.
![](https://www.lrman.ru/img/freel/1899.jpg)
Превозни средства с ръчна скоростна кутия

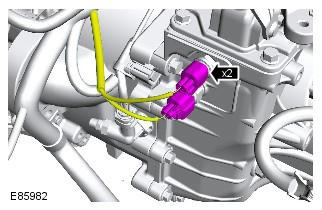

18.
![](https://www.lrman.ru/img/freel/1900.jpg)
автоматични превозни средства

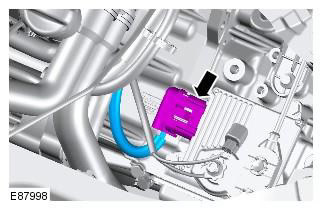

19.
![](https://www.lrman.ru/img/freel/1901.jpg)
Всички коли

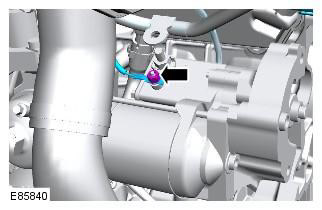

20. Момент на затягане: 6 Nm
![](https://www.lrman.ru/img/freel/1902.jpg)

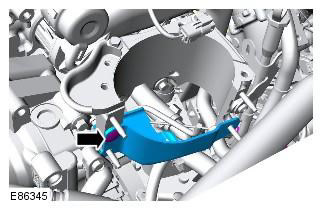

21.
![](https://www.lrman.ru/img/freel/1903.jpg)

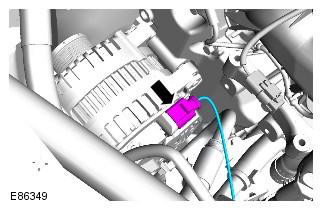

22.
![](https://www.lrman.ru/img/freel/1904.jpg)

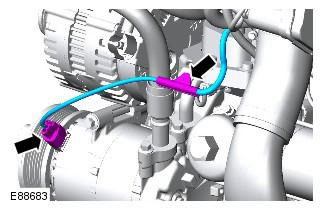

23.
![](https://www.lrman.ru/img/freel/1905.jpg)

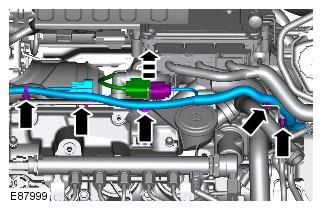

24.
![](https://www.lrman.ru/img/freel/1906.jpg)

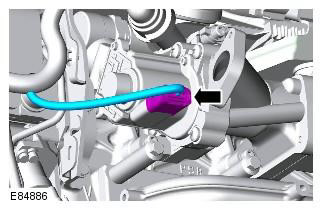

25.
![](https://www.lrman.ru/img/freel/1907.jpg)

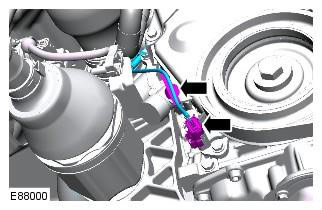

26.
![](https://www.lrman.ru/img/freel/1908.jpg)

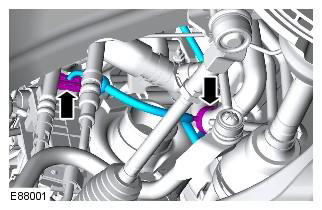

27.
![](https://www.lrman.ru/img/freel/1909.jpg)

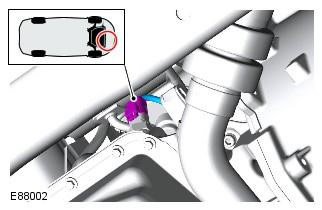

28.
![](https://www.lrman.ru/img/freel/1910.jpg)

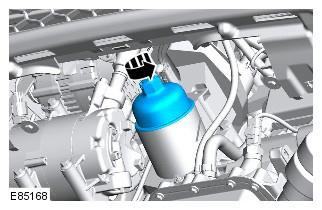

29. Момент на затягане: 25 Nm
![](https://www.lrman.ru/img/freel/1911.jpg)

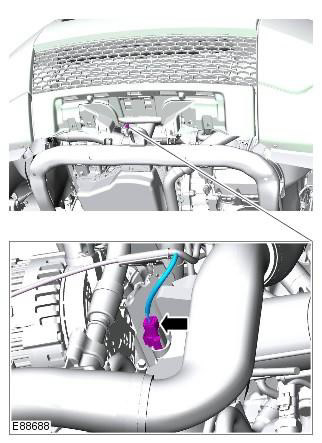

30.
![](https://www.lrman.ru/img/freel/1912.jpg)

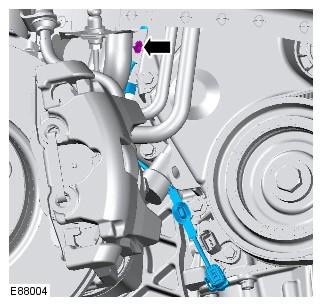

31.
![](https://www.lrman.ru/img/freel/1913.jpg)

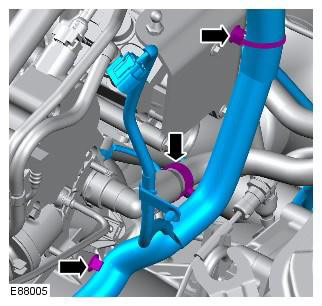

32.
![](https://www.lrman.ru/img/freel/1914.jpg)

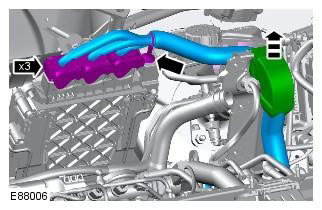

33.
![](https://www.lrman.ru/img/freel/1915.jpg)

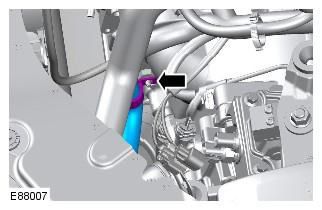

34.
![](https://www.lrman.ru/img/freel/1916.jpg)

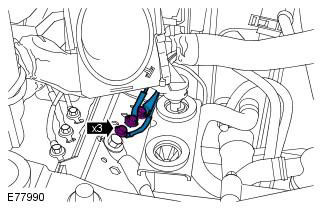

35. Момент на затягане: 10 Nm
![](https://www.lrman.ru/img/freel/1917.jpg)

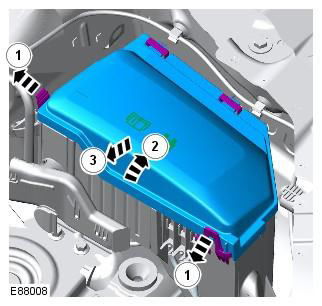

36.
![](https://www.lrman.ru/img/freel/1918.jpg)

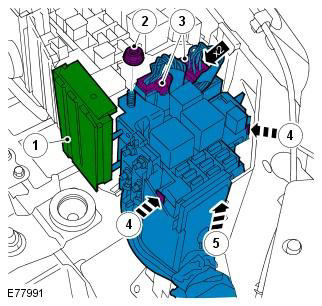

37. Отстранете кабелния сноп от съединителната кутия на батерията. Момент на затягане: 10 Nm
![](https://www.lrman.ru/img/freel/1919.jpg)
38. Свалете кабелния сноп на двигателя.
Инсталиране
1. Сменете елементите в обратен ред.
2. Проверете нивото на маслото в двигателя, долейте, ако е необходимо.
