Демонтаж
1. Поставете колата на асансьор.
2. Изключете отрицателния щепсел от акумулаторната батерия.
3. Свалете изпускателната система.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: V-8 двигател, РЕМОНТ, Изпускателна система и окачване на компонентите на системата.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: Двигател Td6, РЕМОНТ, Изпускателна система и компоненти на системата окачване.
4. Само за бензинови модели: отстранете 5-те гайки, закрепващи левия топлинен щит. Отстранете топлинния щит.

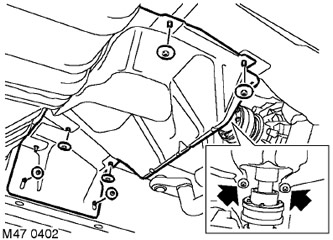

5. Отстранете 8-те гайки, закрепващи централния топлинен щит, и свалете щита.

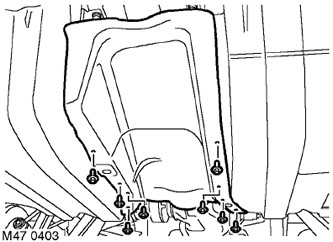

6. Отстранете 8-те винта с шестостенна глава, закрепващи топлинния щит на резервоара за гориво, и отстранете щита.
7. Повдигнете автомобила, така че задвижващият вал да може да се върти.

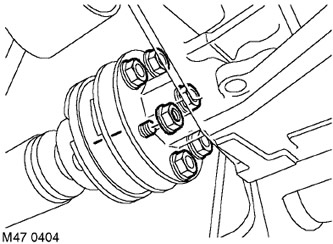

8. Поставете маркировки за монтаж върху карданния вал, за да улесните последващото сглобяване.
9. Отстранете 6-те гайки и болта, закрепващи вала на витлото към фланеца на опашката на крайното задвижване.
10. Отделете карданния шарнир от фланеца на крайната задвижваща опашка и подпрете карданния вал.
ПРЕДУПРЕЖДЕНИЕ: За да предотвратите повреда на багажника или пантата, не позволявайте на задвижващия вал да виси на пантата.

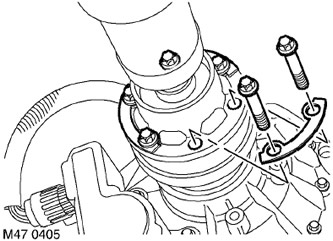

11. Развийте 6 винта Torx, закрепващи витловия вал към фланеца на трансферната кутия.
12. Отделете карданния шарнир от фланеца на трансферната кутия и подпрете карданния вал.

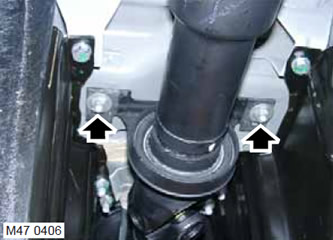

13. Отстранете 2 гайки за закрепване на междинната опора и отстранете карданния вал.
Сглобяване
1. Монтирайте карданния вал, затегнете монтажните гайки на междинната опора, но не ги затягайте напълно на този етап.
2. Почистете шарнирите на карданния вал и съответните фланци.
3. Подравнете шарнирите на карданния вал с фланците, така че маркировките за монтаж да съвпадат. Затегнете винтовете тип Torx, закрепващи вала на витлото към фланеца на трансферната кутия с въртящ момент от 85 Nm, и гайките, закрепващи вала на витлото към фланеца на опашката на крайното задвижване, с въртящ момент от 70 Nm.
4. Затегнете гайките за закрепване на междинната опора с момент на вдишване 21 N·m.
Преди да затегнете винтовете, проверете дали междинната опора не е напрегната.
5. Инсталирайте топлинния щит на резервоара за гориво и затегнете винтовете, които го закрепват.
6. Монтирайте централния топлинен щит и затегнете гайките му.
7. Само за бензинови модели: Инсталирайте левия топлинен щит и затегнете гайките му.
8. Поставете отново изпускателната система.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: V-8 двигател, РЕМОНТ, Изпускателна система и окачване на компонентите на системата.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: Двигател Td6, РЕМОНТ, Изпускателна система и компоненти на системата окачване.
9. Спуснете асансьора.
10. Свържете отрицателния полюс към акумулатора.
