Разборка рухавіка (Дэфендэр 2007+)

Разборка

1. Усталюйце рухавік на прыдатны маторны стэнд.

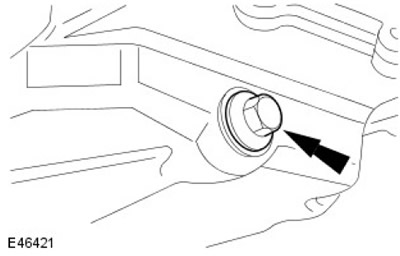

2. Зліце маторнае масла.

• Пастаўце ёмістасць для збору маторнага алею.
• Выміце зліўны корак.
• Дайце маторнаму алею сцячы.

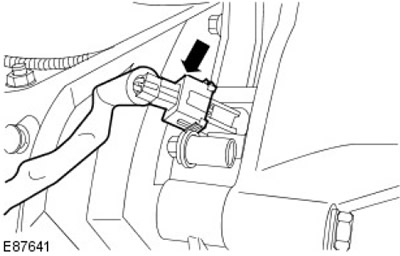

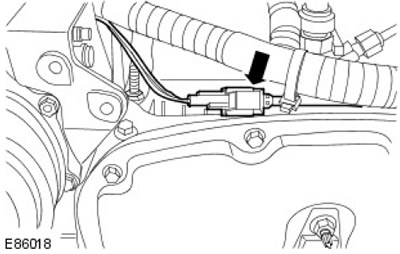

3. Разлучыце электрычны раз'ём датчыка становішча каленчатага вала (CKP).

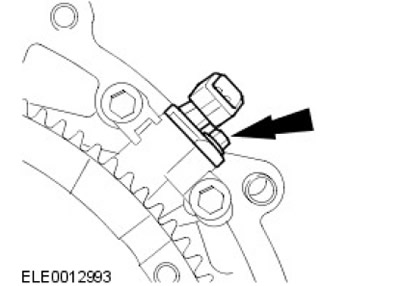

4. Зніміце датчык СКР. Вывярніце ніт.

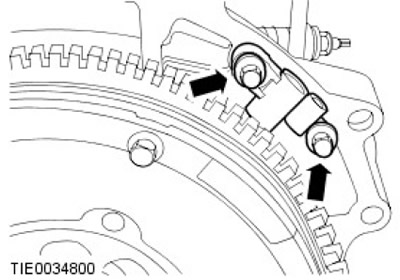

5. Зніміце кранштэйны датчыка CKP. Вывярніце два ніта.





6.

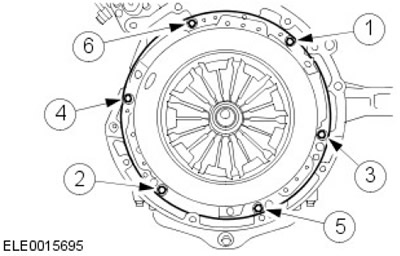

ПЕРАСЦЯРОГА: Адпусціце балты націскнога дыска счаплення, выкручваючы на два абарачэння за раз у паказанай паслядоўнасці.

Зніміце вядзёны і націскны дыскі счаплення. Вывярніце 6 нітаў.

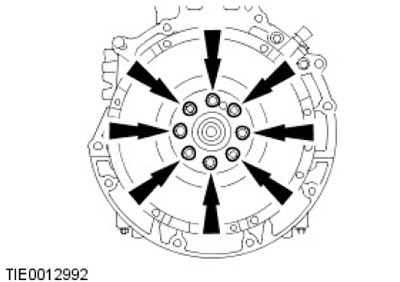

7. Зніміце махавік. Вывярніце і адбракуйце 8 нітаў.

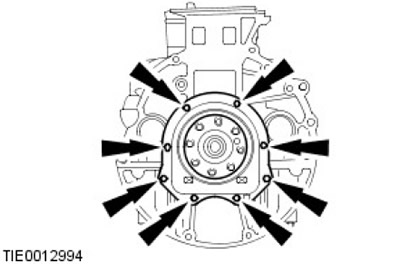

8. Зніміце і адбракуйце задні сальнік каленчатага вала. Вывярніце 8 нітаў.

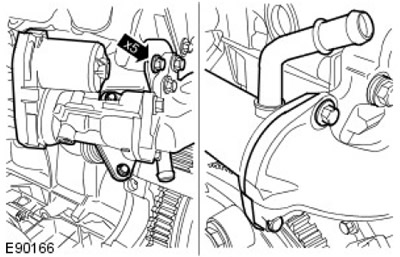

9. Усталюйце клапан EGR у зборы з цеплаабменнікам.

• Адлучыце электрычны раз'ём клапана EGR.
• Вывярніце 5 нітаў.
• Адбракуйце дзве пракладкі.

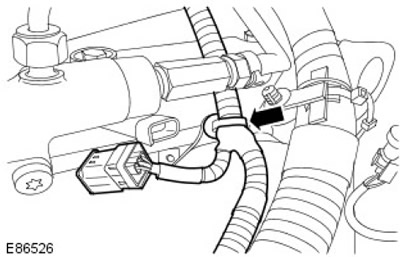

10. Адлучыце электрычны раз'ём датчыка становішча размеркавальнага вала (CMP).



11. Вызваліце паляць электраправодкі рухавіка. Вызваліце заціск.



12.

iПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

Зніміце сілкавальны топливопровод паліўнай помпы высокага ціску. Вывярніце ніт.



13. Вызваліце выпускную трубку клапана EGR. Вывярніце ніт.



14. Зніміце выпускную трубку клапана EGR і впускной калектар у зборы.

• Цалкам прыслабце 9 нітаў.
• Зніміце восем ушчыльненняў і адбракуйце іх.

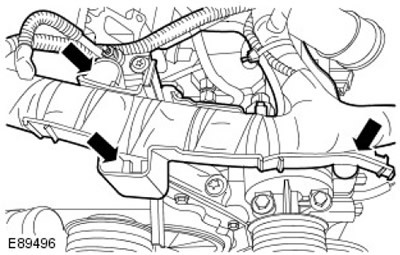

15. Вызваліце джгут электраправодкі рухавіка.

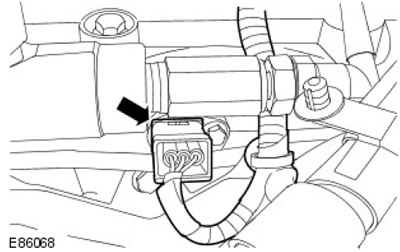

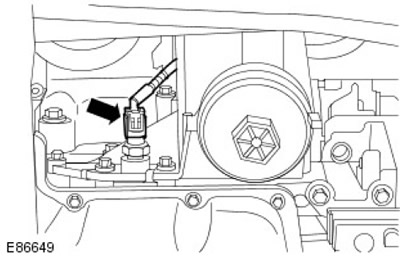

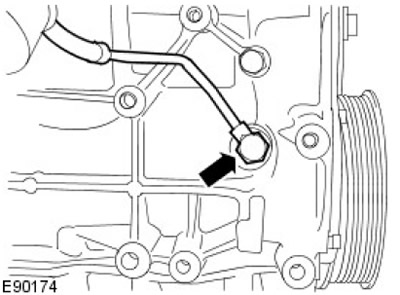

16. Адлучыце электрычны раз'ём датчыка ціску маторнага масла (ЕОР).

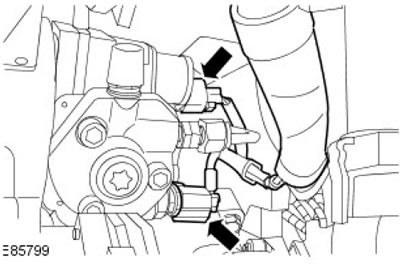

17. Адлучыце электрычныя раздымы клапана дазавання паліва і датчыка тэмпературы паліва.

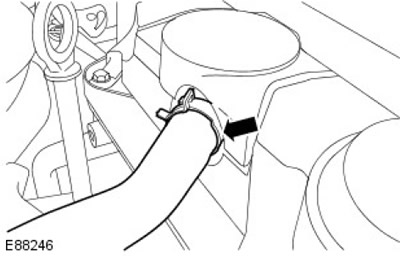

18. Адлучыце шланг астуджальнай вадкасці.

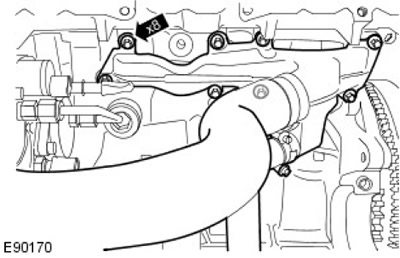

19. Вызваліце калектар ахладжаючай вадкасці.

• Вывярніце 8 нітаў.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

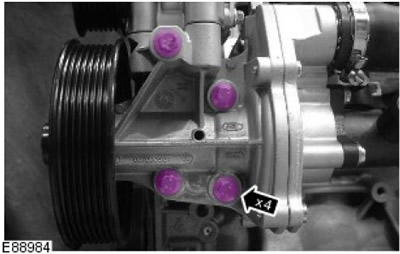

20. Вызваліце помпу ахладжаючай вадкасці.

• Вывярніце 4 ніты.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

21. Зніміце помпу астуджальнай вадкасці і калектар астуджальнай вадкасці ў зборы.

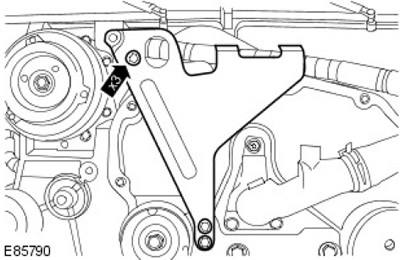

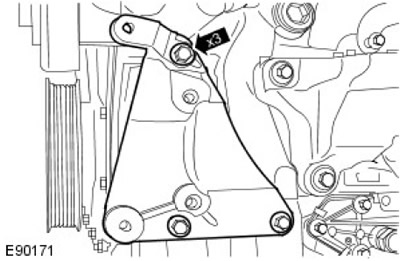

22. Зніміце кранштэйны помпы ўзмацняльніка рулявога кіравання. Вывярніце 3 ніты.

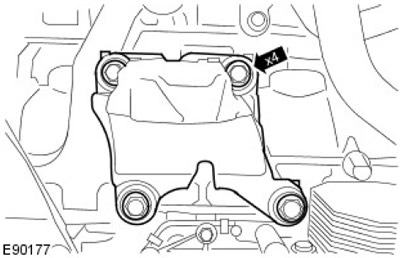

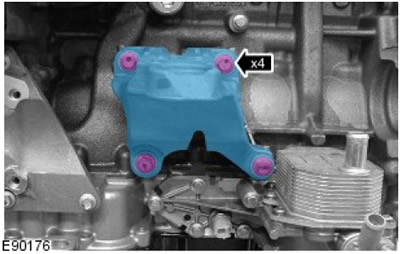

23. Зніміце левы кранштэйны апоры рухавіка. Вывярніце 4 ніты.





24.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

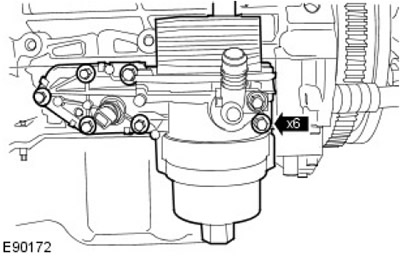

Зніміце корпус алейнага фільтра ў зборы.

• Вывярніце 6 нітаў.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

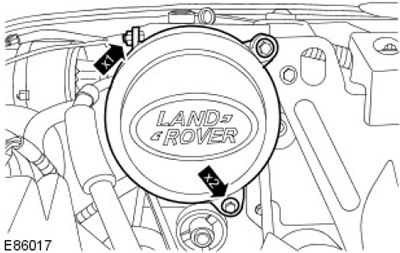

25. Зніміце кажух шківа кампрэсара кандыцыянера.

• Вывярніце два ніта.
• Зніміце гайку.
• Зніміце рамень прывада дапаможных агрэгатаў.

26. Зніміце кранштэйны для пад'ёму рухавіка. Вывярніце 3 ніты.





27. Адлучыце электрычны раз'ём кампрэсара кандыцыянера.

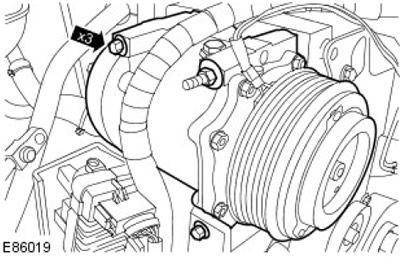

28. Зніміце кампрэсар кандыцыянера. Вывярніце 3 ніты.

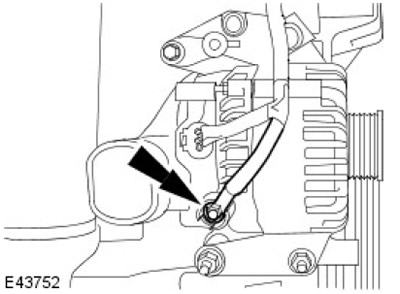

29. Адлучыце станоўчы кабель акумулятарнай батарэі ад генератара. Зніміце гайку.

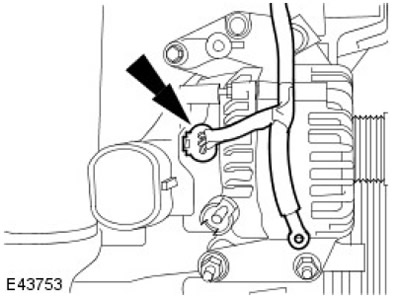

30. Адлучыце электрычны раз'ём генератара.

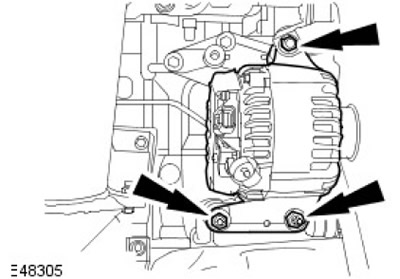

31. Зніміце генератар. Вывярніце 3 ніты.

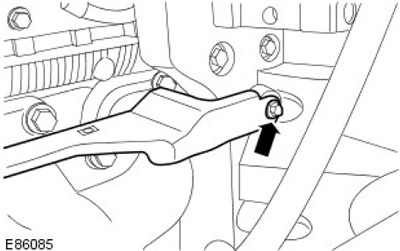

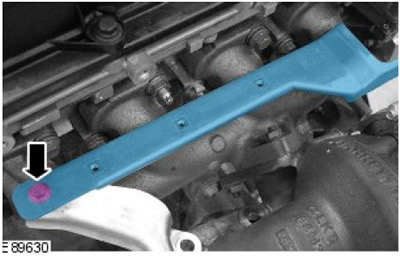

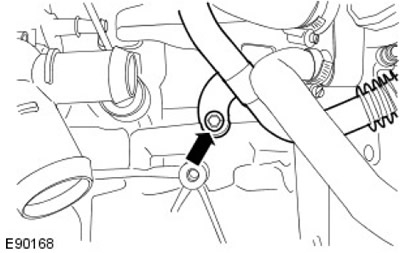

32. Вызваліце кранштэйн цеплаахоўнага экрана турбакампрэсара. Вывярніце ніт.



33. Зніміце кранштэйны цеплаахоўнага экрана турбакампрэсара. Вывярніце ніт.

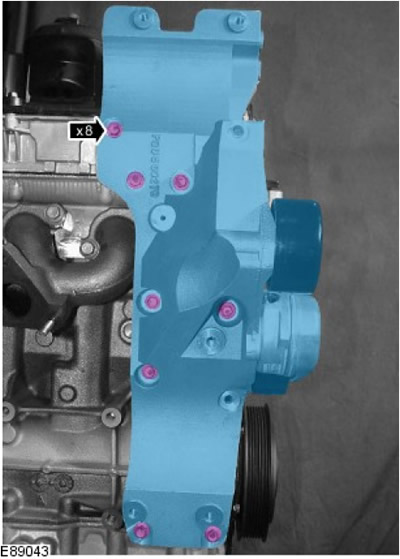

34. Зніміце апорны кранштэйны генератара. Вывярніце 8 нітаў.

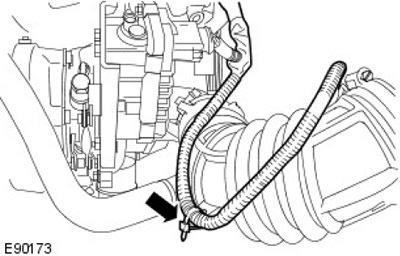

35. Вызваліце джгут электраправодкі датчыка масавага расходу паветра (MAF). Абрэжце хамут.

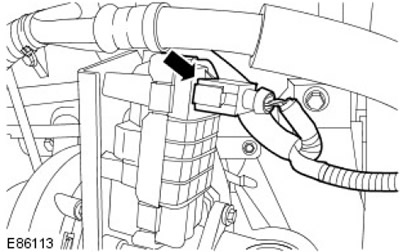

36. Адлучыце электрычны раз'ём прывада турбакампрэсара.

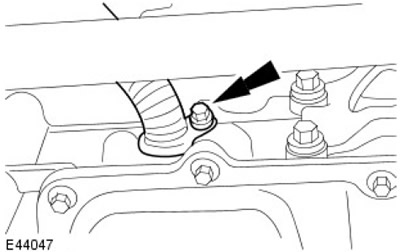

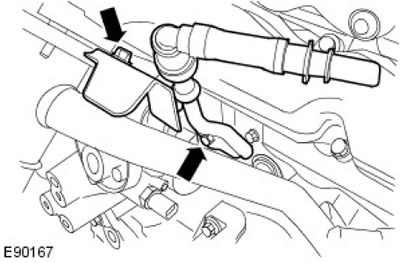

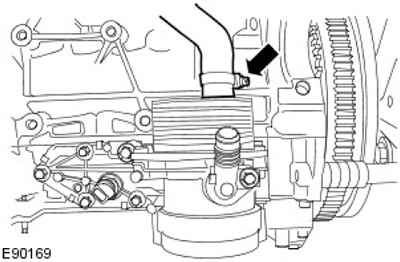

37. Адлучыце трубаправод сапуна. Вызваліце заціск.



38.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

Адлучыце сілкавальны маслаправод турбакампрэсара.

• Вывярніце полы ніт.
• Зніміце ўшчыльняльныя шайбы і адбракуйце іх.

39.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

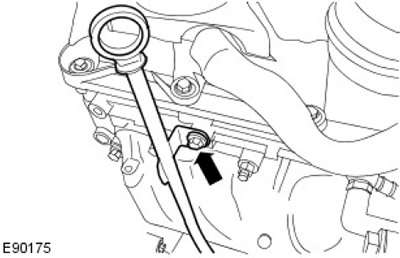

Зніміце трубку паказальніка ўзроўню алею і паказальнік ўзроўню алею.

• Вывярніце ніт.
• Адлучыце джгут электраправодкі.
• Зніміце ўшчыльняльнае кольца і адпраўце яго на ўтылізацыю.

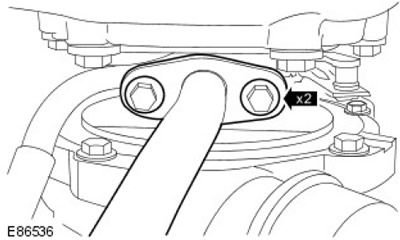

40. Адлучыце зваротны маслаправод турбакампрэсара.

• Вывярніце два ніта.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

41. Зніміце выпускны калектар у зборы з турбакампрэсарам.

• Адкруціце дзве гайкі і адбракуйце іх.
• Вывярніце 6 нітаў.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

42. Зніміце кранштэйн правай апоры рухавіка. Вывярніце 4 ніты.



43.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

Зніміце зваротны маслаправод турбакампрэсара.

• Вывярніце ніт.
• Зніміце хамут.
• Зніміце ўшчыльняльнае кольца і адпраўце яго на ўтылізацыю.

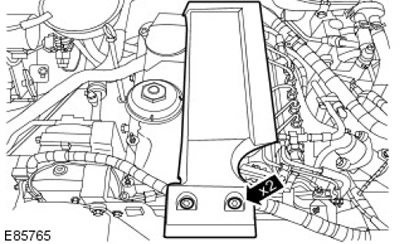

44. Зніміце кажух рухавіка. Вывярніце два ніта.

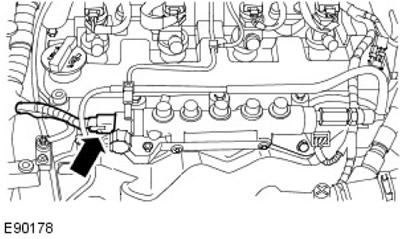

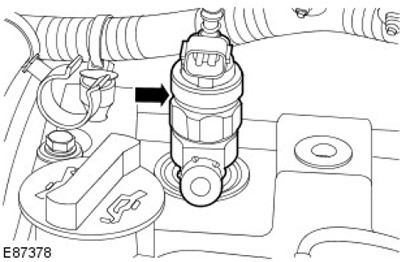

45. Адлучыце электрычны раз'ём датчыка ціску ў паліўным калектары (FRP).

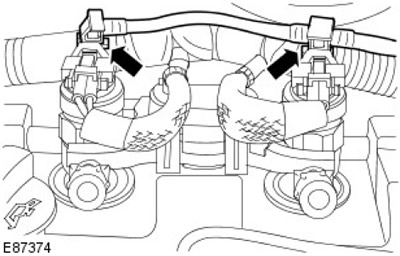

46. Адлучыце чатыры электрычныя раздымы фарсунак.

• Адлучыце джгут электраправодкі фарсунак.
• Адпусціце 7 заціскаў.

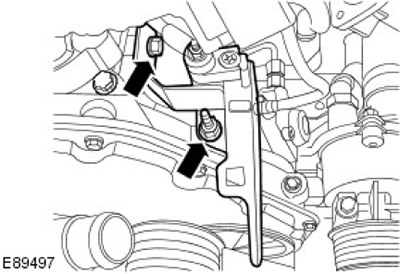

47. Усталюйце апорны кранштэйн джгута электраправодкі рухавіка.

• Зніміце гайку.
• Вывярніце ніт.

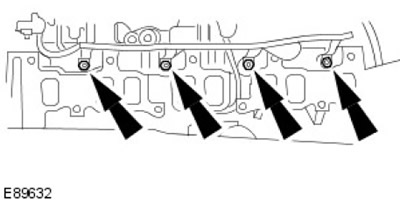

48. Вызваліце паляць электраправодкі свечак падагрэву. Адкруціце чатыры гайкі.



49. Зніміце паляць электраправодкі рухавіка.

50.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

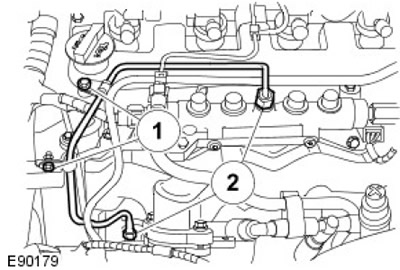

Зніміце сілкавальны паліваправод высокага ціску і адбракуйце яго. Адпусціце два заціскі.



51.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

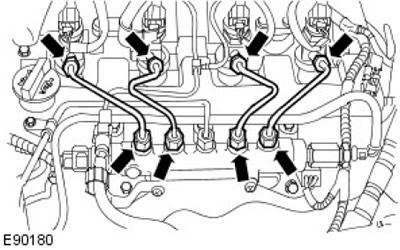

Зніміце 4 топливопровода высокага ціску харчавання фарсунак і адбракуйце іх.



52.

ПЕРАСЦЯРОГА: Заглушыце ўсе адтуліны. Выкарыстоўвайце новыя каўпачкі.

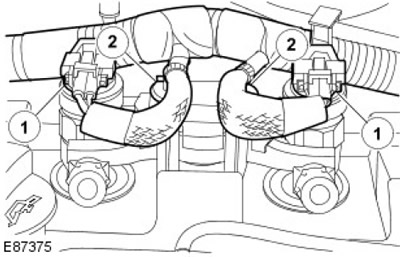

Адлучыце зваротны паліваправод фарсунак. Зніміце 4 заціску.

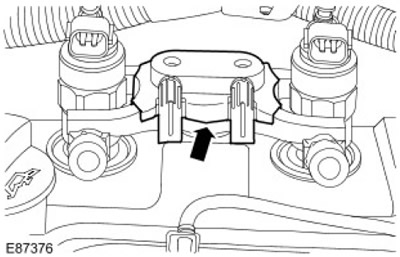

53. Зніміце 2 вечкі заціскаў фарсунак.

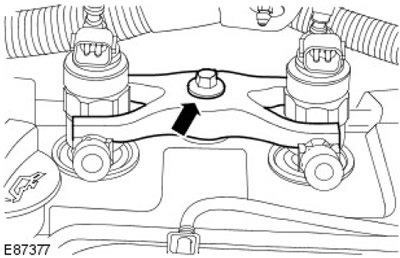

54. Зніміце 2 заціску фарсункі. Вывярніце два ніта.



55. Зніміце 4 фарсункі. Зніміце і адбракуйце ўшчыльняльную шайбу.

Тэкст артыкула ўзяты з сайта LRman.ru

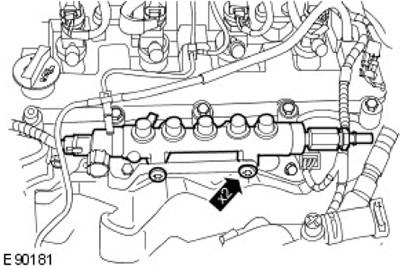

56. Зніміце паліўную рампу.

• Вывярніце два ніта.
• Зніміце кранштэйны.

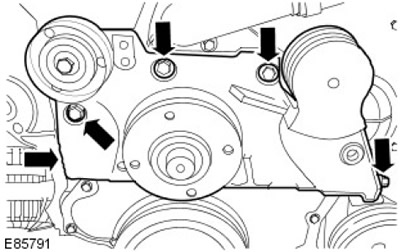

57. Зніміце нацяжны шкіў рамяня прывада дапаможнага абсталявання. Вывярніце 5 нітаў.

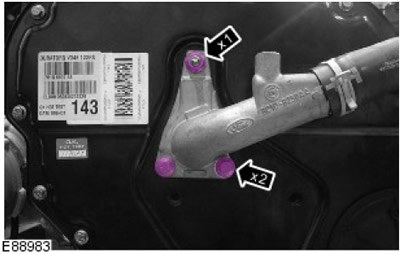

58. Зніміце выпускны каленчаты патрубак астуджальнай вадкасці блока цыліндраў.

• Зніміце гайку.
• Вывярніце два ніта.
• Зніміце ўшчыльняльнае кольца і адпраўце яго на ўтылізацыю.

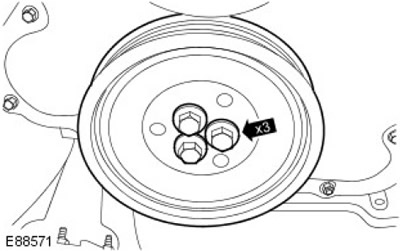

59. Зніміце шкіў каленчатага вала. Вывярніце і адбракуйце 3 ніты.

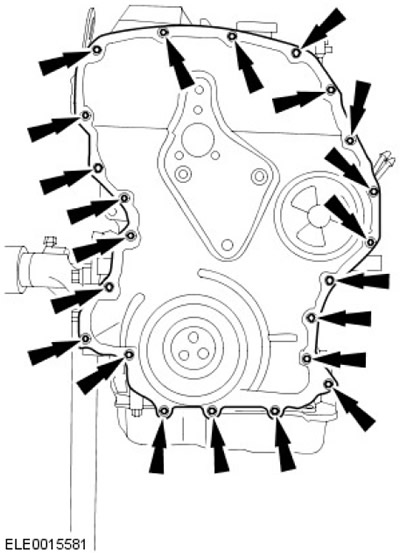

60. Выкарыстоўваючы прыдатную прыладу, зніміце і адбракуйце вечка ГРМ.

• Вывярніце 20 нітаў.
• Адкруціце дзве гайкі.

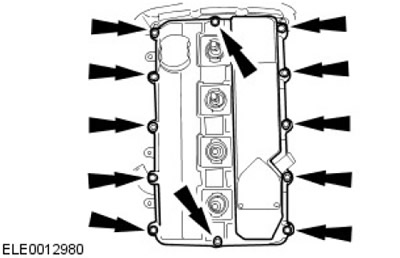

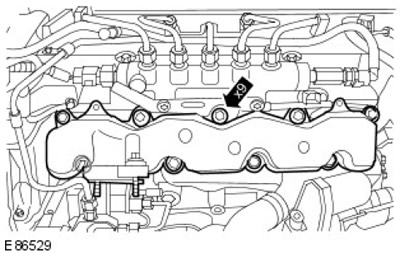

61. Зніміце вечка галоўкі цыліндраў.

• Вывярніце 12 нітаў.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

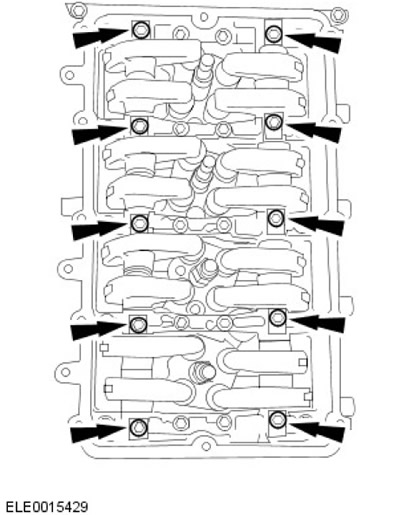

62. Зніміце восі каромыслаў. Вывярніце і адбракуйце 10 нітаў.

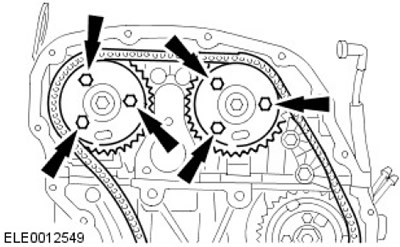

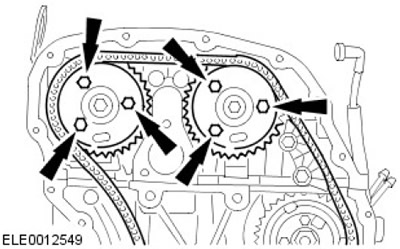

63. Прыслабце 6 нітаў зорачкі размеркавальнага вала.



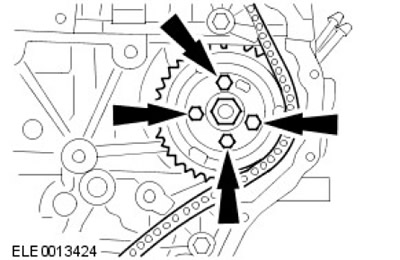

64. Прыслабце 4 ніты зорачкі ТНВД.

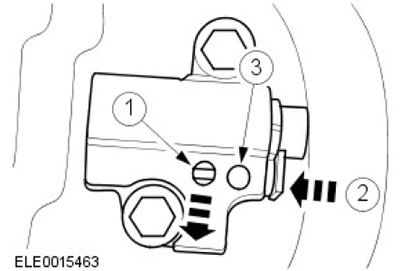

65. Прыслабце і зафіксуйце нацягвальнік ланцуга газаразмеркавальнага механізму.

• 1. Адвядзіце сабачку.
• 2. Уцісніце фіксатар.
• 3. Устаўце штыфт.

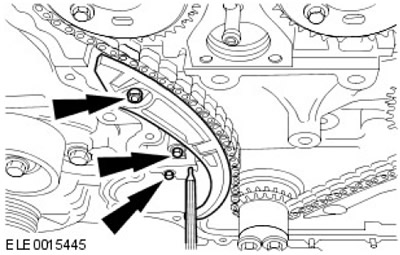

66. Зніміце нацягвальнік ланцуга газаразмеркавальнага механізма і правую накіроўвалую ланцугі газаразмеркавальнага механізма.

• Вывярніце два ніта.
• Зніміце гайку.

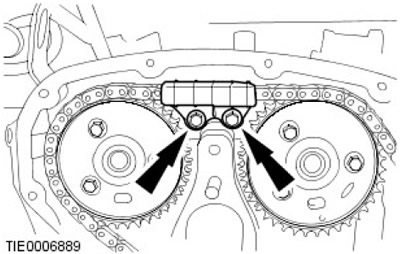

67. Зніміце верхні накіроўвалы ланцугі газаразмеркавальнага механізма. Вывярніце два ніта.



68. Зніміце зорачкі размеркавальных валаў ланцуг прывада газаразмеркавальнага механізму. Вывярніце 6 нітаў.

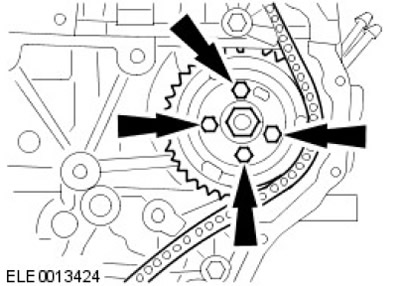

69. Зніміце зорачку паліўнай помпы высокага ціску. Вывярніце 4 ніты.

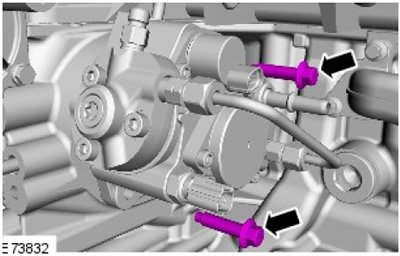

70. Зніміце паліўную помпу высокага ціску.

• Вывярніце два ніта.
• Зніміце ўшчыльняльнае кольца і адпраўце яго на ўтылізацыю.

71.

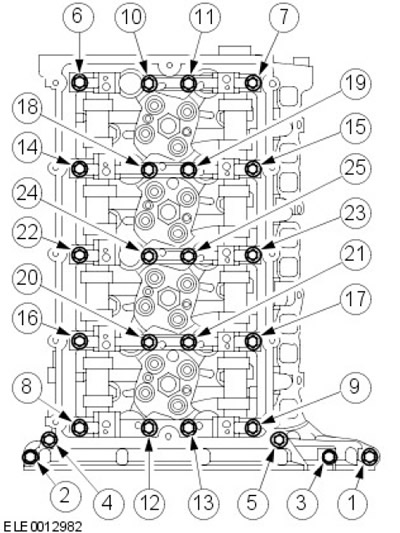

ПЕРАСЦЯРОГА: Вывярніце балты ў паказанай паслядоўнасці. Невыкананне гэтага патрабавання можа прывесці да пашкоджання аўтамабіля.

Зніміце корпус размеркавальных валаў. Вывярніце 25 нітаў.

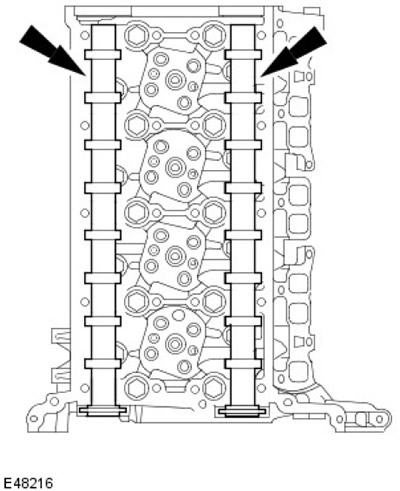

72. Зніміце размеркавальныя валы.



73.

ПЕРАСЦЯРОГА: Забараняецца класці галоўку цыліндраў асабовай паверхняй уніз. Невыкананне гэтага патрабавання можа прывесці да пашкоджання аўтамабіля.

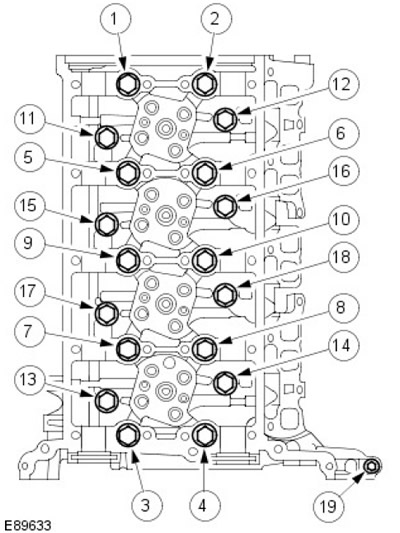

Зніміце галоўку цыліндраў.

• Зніміце і адбракуйце балты з 1 па 18.
• Вывярніце болт 19.
• Зніміце пракладку і адпраўце яе на ўтылізацыю.

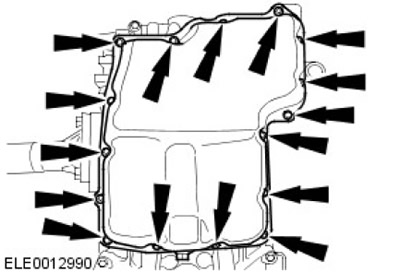

74. Зніміце і адбракуйце алейны паддон.

• Вывярніце 11 нітаў.
• Адкруціце 5 гаек.
• Вывярніце 5 шпілек.

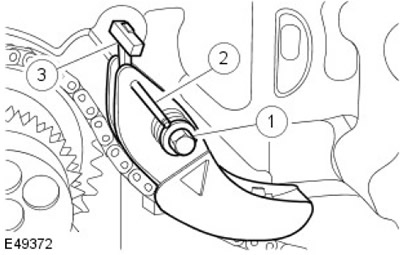

75. Зніміце нацягвальнік ланцуга алейнай помпы.

• 1. Устаўце ніт і замацуеце нацягвальнік.
• 2. Застопарце нацягвальнік, для чаго варта ўставіць штыфт.
• 3. Зніміце ліставую спружыну са шпількі.
• Вывярніце ніт.

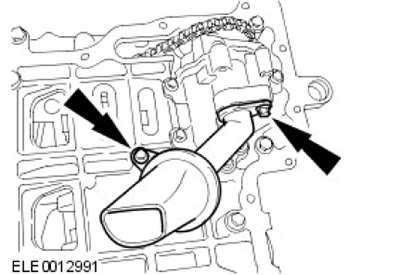

76. Зніміце заборную трубку алейнай помпы.

• Вывярніце два ніта.
• Зніміце ўшчыльняльнае кольца і адпраўце яго на ўтылізацыю.

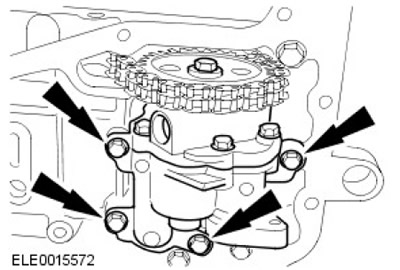

77. Зніміце алейную помпу.

• Вывярніце 4 ніты.
• Адлучыце ланцуг ад зорачкі каленчатага вала.

78.

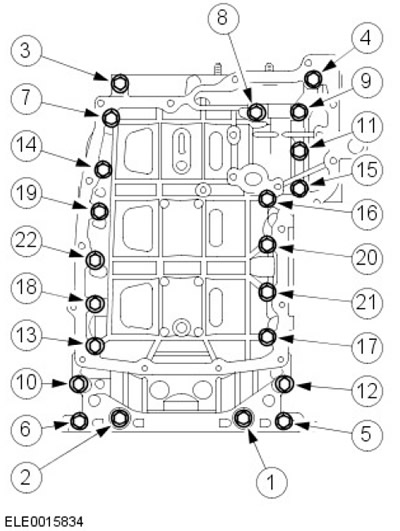

ПЕРАСЦЯРОГА: Выварочвайце балты ступеністай рамы ў паказанай паслядоўнасці.

Зніміце ступеністую раму.

• Вывярніце 22 ніты.
• Адбракуйце пракладку.

79. Зніміце вечкі падшыпнікаў шатуноў. Вывярніце 8 нітаў.



80. Зніміце шатуны і поршні.

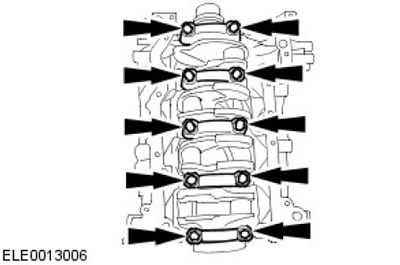

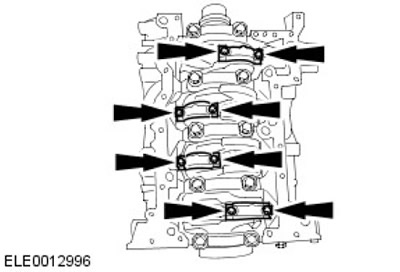

81. Зніміце вечкі карэнных падшыпнікаў каленчатага вала. Вывярніце 10 нітаў.



82. Зніміце каленчаты вал.

• Зніміце ўпартыя кольцы каленчатага вала.
• Зніміце ўкладышы карэнных падшыпнікаў каленчатага вала.
