Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена внутренней задней боковой панели вместе с задней боковой панелью.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)
3.
Наименование пункта | Описание |
1 | Стыковой сварной шов. |
2 | 24 точечных сварных шва. |
3 | 11 точечных сварных швов. |
4 | Стыковой сварной шов. |
5 | 40 точечных сварных швов. |

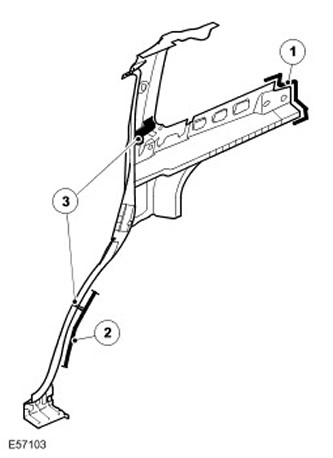

4.
Наименование пункта | Описание |
1 | 5 точечных сварных швов. |
2 | 8 точечных сварных швов. |
3 | Шумоизоляция. |
5. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
