Задняя левая секция панели задней боковой части кузова (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Участок задней боковой панели: правая часть симметрична левой.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка задней боковой панели вместе с задней боковой панелью.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)

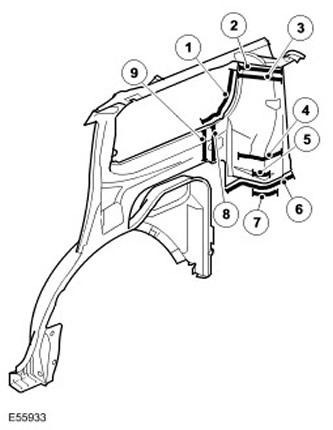

3.

Наименование пункта	Описание
1	15 точечных сварных швов.
2	Стыковой сварной шов.
3	Стыковой сварной шов.
4	Шумоизоляция.
5	3 пробочных сварных шва.
6	8 пробочных сварных швов.
7	Сварной шов МИА.
8	5 пробочных сварных швов.
9	Стыковой сварной шов.

4. Дополнительная информация:

• Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
• Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
• Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка

1. Монтаж выполнять в обратной к демонтажу последовательности.
