Задние технологические панели
| Наименование | Назначение | Номер детали по ремонтному каталогу |
| 1 | Наружная задняя боковая панель | R/H ALA780100 L/H ALA780110 |
| 2 | Задние лонжероны | R/H AGA780021 L/H AGA780031 |
| 3 | Задние лонжероны | R/H AFD780080 L/H AFD780090 |
| 4 | Панель заднего пола (пола багажного отделения) | AFD780010 |
| 5 | Задняя поперечина | AQA780050 |
| 6 | Усилитель задней панели | AQR780080 |
| 7 | Задняя наружная панель | AQA780030 |

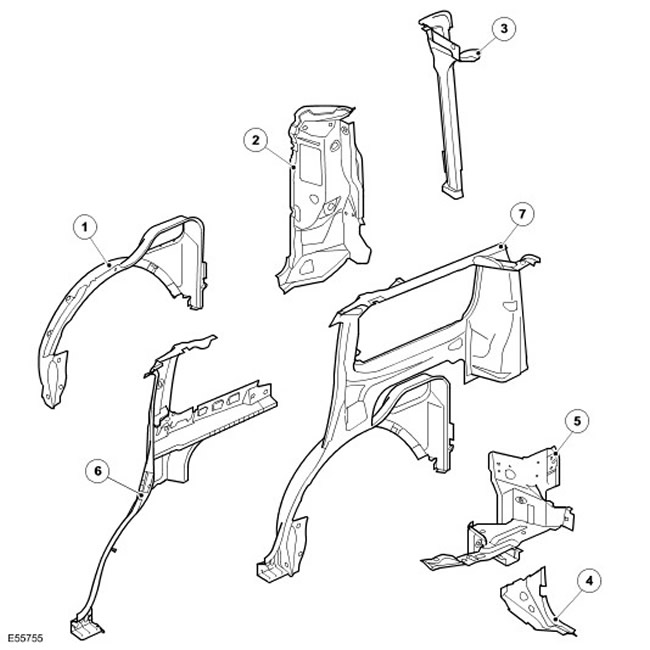

Задние технологические панели
| Наименование | Назначение | Номер детали по ремонтному каталогу |
| 1 | Наружная панель задней колёсной арки | R/H ALK780100 L/H ALK780110 |
| 2 | Панель крепления заднего фонаря | R/H AME780320 L/H AME780330 |
| 3 | Дренажная панель | R/H AME780300 L/H AME780310 |
| 4 | Декоративная панель стойки задней двери | R/H AFF780060 L/H AFF780070 |
| 5 | Нижняя внутренняя панель стойки задней двери | R/H AGY780060 L/H AGY780070 |
| 6 | Внутренняя боковая панель | R/H ALR780220 L/H ALR780230 |
| 7 | Внутренняя задняя боковая панель / участок задней боковой панели | R/H ALJ780120 L/H ALJ780130 |
Временные нормативы, предварительно
Ниже приводятся нормативы времени, затрачиваемого на замену отдельных панелей и сборок. В норматив времени включается снятие механических, электрических и декоративных элементов, плюс время покраски, рассчитанное на основе времени, требуемого на покраску элементов, очищенных до металла.
Приведенные нормативы времени разработаны исследовательским центром страхования и ремонта (Motor Insurance Repair and Research Centre), и их следует использовать только для справки.
Нормативы времени на работу с отдельными панелями
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Дверь багажного отделения | 9.0 | 9,0 |
| Задняя дверь | 6,7 | 6,7 |
| Левая задняя боковая панель | 23,4 | 23,4 |
| Правая задняя боковая панель | 23,7 | 23,7 |
Нормативы времени замены группы панелей
В приведенные нормативы времени включается общее время снятия и установки деталей кузова, декоративных элементов и операции покраски.
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Задний бампер | ||
| Левая и правая декоративная панель стойки задней двери | ||
| Панель крепления заднего фонаря | ||
| Задняя поперечина | ||
| Задняя панель | ||
| Задняя боковая панель | ||
| Задняя дверь | ||
| Общее время на операцию | Левая: 35,6 Правая: 35,9 | Левая: 35,6 Правая: 35,9 |
Время замены группы панелей
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Задний бампер | ||
| Левая и правая декоративная панель стойки задней двери | ||
| Левая и правая панели крепления заднего фонаря | ||
| Задняя панель | ||
| Задняя поперечина | ||
| Задняя дверь | ||
| Задние боковые панели, левая и правая | ||
| Общее время на операцию | 62,1 | 62,1 |
Публикация скопирована с веб-ресурса (www.lrman.ru)
Время замены группы панелей
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Кузов снят с рамы | ||
| Участок задней панели пола | ||
| Задний бампер | ||
| Участок заднего лонжерона | ||
| Декоративная панель стойки задней двери | ||
| Нижняя внутренняя панель стойки задней двери в сборе | ||
| Панель крепления заднего фонаря | ||
| Задняя панель | ||
| Задняя поперечина | ||
| Задняя дверь | ||
| Задняя боковая панель | ||
| Общее время на операцию | Левая: 64,1 Правая: 64,3 | Левая: 64,3 Правая: 64,5 |
Время замены группы панелей
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Кузов снят с рамы | ||
| Участок задней панели пола | ||
| Задний бампер | ||
| Левый и правый участки лонжерона | ||
| Левая и правая декоративная панель стойки задней двери | ||
| Внутренние нижние панели в сборе правой и левой стоек задней двери | ||
| Левая и правая панели крепления заднего фонаря | ||
| Задняя панель | ||
| Задняя поперечина | ||
| Задняя дверь | ||
| Задние боковые панели, левая и правая | ||
| Общее время на операцию | 87,4 | 87,6 |
Время замены группы панелей
| Наименование панели | Бензиновый двигатель | Дизельный двигатель |
| Задний бампер | ||
| Декоративная панель стойки задней двери | ||
| Нижняя внутренняя панель стойки задней двери в сборе | ||
| Панель крепления заднего фонаря | ||
| Задняя панель | ||
| Задняя поперечина | ||
| Задняя дверь | ||
| Боковая панель | ||
| Общее время на операцию | 48,7 | 48,7 |
Время замены группы панелей
| Наименование панели | бензиновый двигатель | Дизельный двигатель |
| Задний бампер | ||
| Панель крепления заднего фонаря | ||
| Задняя панель | ||
| Задняя поперечина | ||
| Левая и правая декоративная панель стойки задней двери | ||
| Задняя дверь | ||
| Общее время на операцию | 27,1 | 27,1 |
