Панель задней боковой части кузова (Дискавери 3)

Снятие

1. Поставьте автомобиль на эстакаду.

2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Снимите заднее колесо.

4. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

5. Снимите решетку вытяжного отверстия.

6. Правая сторона: Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)

7. Правая сторона: Снимите трубку заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Заливной патрубок топливного бака (19.55.07)

8. Правая сторона: Снимите устройство блокировки лючка топливозаправочной горловины. Для получения дополнительной информации обратитесь к Защелка запирания лючка заливной горловины топливного бака (19.55.17)

9. Снимите обивку потолка. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)

10. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)

11. Снимите датчик бокового удара с задней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.24)

12. Снимите модуль подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)

13. Снимите стекло заднего окна-форточки. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)

14. Снимите накладку панели порога.

15. Снимите теплозащитный экран выпускной трубы.

16. Снимите защелку задней двери. Для получения дополнительной информации обратитесь к Защелка откидной двери багажного отделения (76.37.83)

17. Снимите уплотнение проема задней двери.

18. С посторонней помощью снимите заднюю дверь.

19. Снимите облицовки багажного отделения.

20. Снимите ковровое покрытие багажного отделения.

21. Освободите жгут электропроводки.

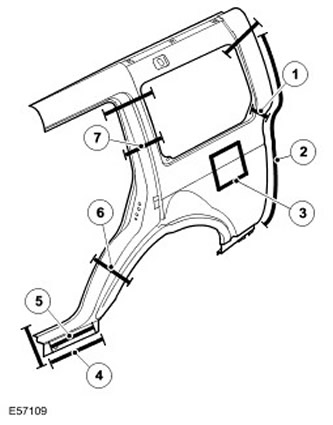

22.

Наименование пункта	Описание
1	Стыковой сварной шов.
2	Стыковой сварной шов.
3	50 точечных сварных швов.
4	5 точечных сварных швов.
5	40 точечных сварных швов.
6	9 точечных сварных швов.
7	Стыковой сварной шов.
8	40 точечных сварных швов.

23.

Наименование пункта	Описание
1	Шумоизоляция.
2	16 пробочных сварных швов.
3	Правая шумоизоляция.
4	7 пробочных сварных швов.
5	3 пробочных сварных шва.
6	Шумоизоляция.
7	Шумоизоляция.

24. Дополнительная информация:

Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
