Наружная ручка передней двери (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Данная процедура предусматривает снятие наружной ручки левой и правой передней двери.

ПРИМЕЧАНИЕ: Если снятие наружной ручки сопряжено с демонтажом других внутренних деталей двери, рекомендуется освободить наружную ручку двери и крышку винта изнутри двери после снятия панели облицовки двери, регулятора и мотора.

1. Левая сторона: снимите секретный замок. Для получения дополнительной информации обратитесь к Цилиндр замка двери (76.37.39)

2.

ПРИМЕЧАНИЕ: Снятие крышки винта может привести к повреждению держащих ее зажимов.

ПРИМЕЧАНИЕ: Если снятие крышки винта сопряжено с демонтажом других внутренних деталей двери, рекомендуется освободить крышку винта изнутри двери после снятия панели облицовки двери, регулятора и мотора.

Правая сторона: снимите крышку винта. Освободите 2 зажима.

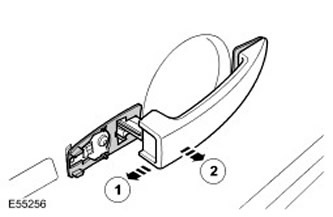

3. Для снятия наружной ручки передней двери без снятия панели облицовки двери.

• С усилием сдвиньте ручку назад, затем поверните ее от двери и снимите.
• Снимите 2 прокладки.

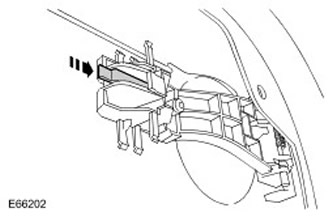

4. Для снятия наружной ручки передней двери после снятия панели облицовки двери и регулятора.

• Киянкой с нейлоновой поверхностью аккуратно освободите зажим.
• Снимите 2 прокладки.

Установка

1.

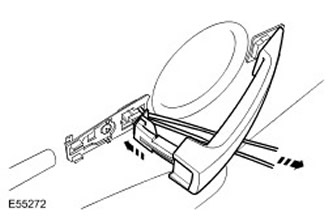

ПРИМЕЧАНИЕ: Проволокой соответствующей длины зафиксируйте пружину рычага замка, нажав при этом наружную ручку.

При установке выполните процедуру снятия в обратной последовательности.
