Цилиндр замка зажигания (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Данная процедура предусматривает демонтаж и монтаж личинки замка зажигания. Личинка замка зажигания и личинки замков дверей подлежат замене в комплекте.

1. Для удобства доступа полностью выдвиньте рулевую колонку.

2. Снимите верхний кожух рулевой колонки. Освободите 4 зажима.

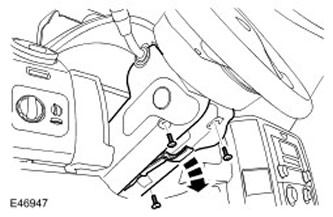

3. Снимите нижний кожух рулевой колонки.

• Выверните 3 винта с головкой Torx.
• Освободите рычаг регулировки рулевой колонки.

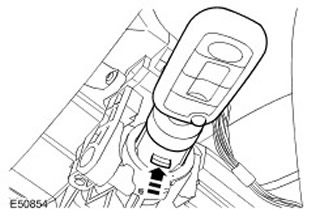

4. Снимите пассивную пружину.

• Отсоедините электрический разъем.
• Освободите 2 зажима.

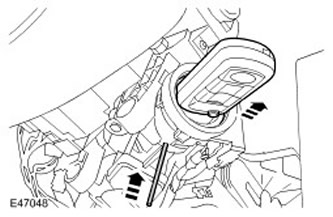

5. Снимите цилиндр замка зажигания.

• Переведите замок зажигания в положение 1.
• Вставьте штырь, диаметр которого не превышает 2 мм, в отверстие в корпусе замка зажигания, нажмите на плунжер и освободите личинку замка зажигания.

Установка

1. Установите цилиндр замка зажигания.

• Переведите замок зажигания в положение 1.
• Вставьте деталь в направляющие и нажмите на плунжер.

2. Установите пассивную пружину.

• Введите в зацепление зажимы.
• Подсоедините электрический разъем.

3. Установите кожухи рулевой колонки.

• Затяните винты с головкой Torx.
• Введите в зацепление зажимы.
• Закрепите регулировочный рычаг.
