Защелка задней двери (Дискавери 3)

Снятие

1. Снимите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)

2.

ВНИМАНИЕ: Освободите наружную ручку двери и зажимы крышек винтов внутри двери.

Снимите наружную ручку задней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)

3. Освободите трос управления замком двери. Освободите уплотнительную втулку.

4. Освободите механизм наружной ручки двери.

• Выверните 2 винта с головкой Torx.
• Снимите стопорный штифт.

5. Снимите замок задней двери в сборе.

• Рассоедините электрический разъем.
• Выверните 3 винта с головкой Torx.

6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

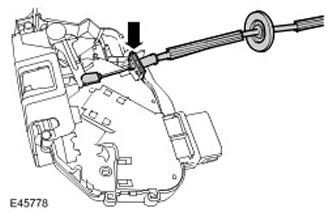

Снимите трос управления замком двери.

• Отсоедините трос от упорного кронштейна.
• Снимите трос с рычага.

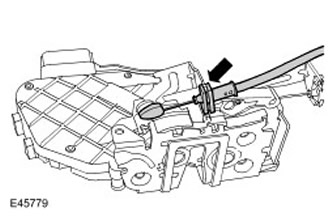

7. Отсоедините кабель механизма наружной ручки двери от замка двери.

• Отсоедините трос от упорного кронштейна.
• Снимите трос с рычага.

Установка

1. Присоедините кабель механизма наружной ручки двери к замку двери.

• Присоедините трос к рычагу.
• Прикрепите трос к упорному кронштейну.

2. Присоедините трос управления замком двери к замку двери.

• Присоедините трос к рычагу.
• Прикрепите трос к упорному кронштейну.

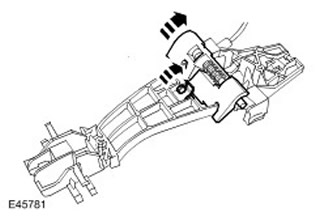

3. Подготовьте механизм наружной ручки двери.

• Поверните рычаг.
• Введите в зацепление хвостовик.

4. Установите замок передней двери в сборе.

• Затяните винты с головкой Torx (момент затяжки 10 Нм).
• Состыкуйте электрический разъем.

5. Установите механизм наружной ручки двери.

• Расположите механизма в двери.
• Вставьте стопорный штифт.
• Вставьте и затяните винты с головкой Torx.

6. Расположите тросы управления замком в двери. Установите уплотнительную втулку.



7. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)

8. Установите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)
